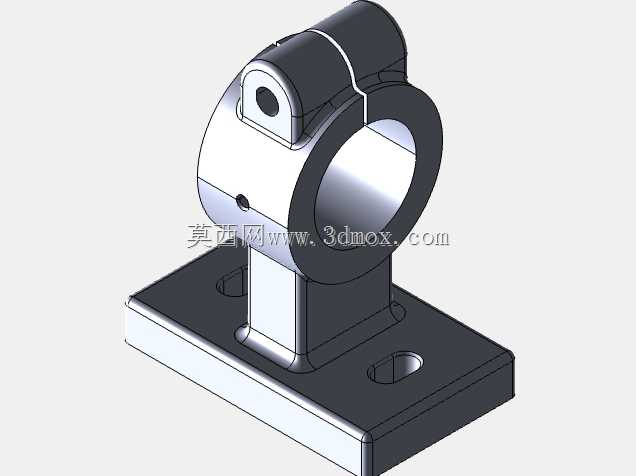

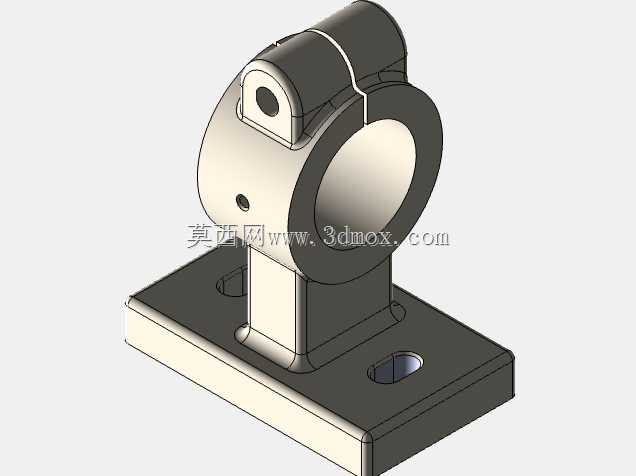

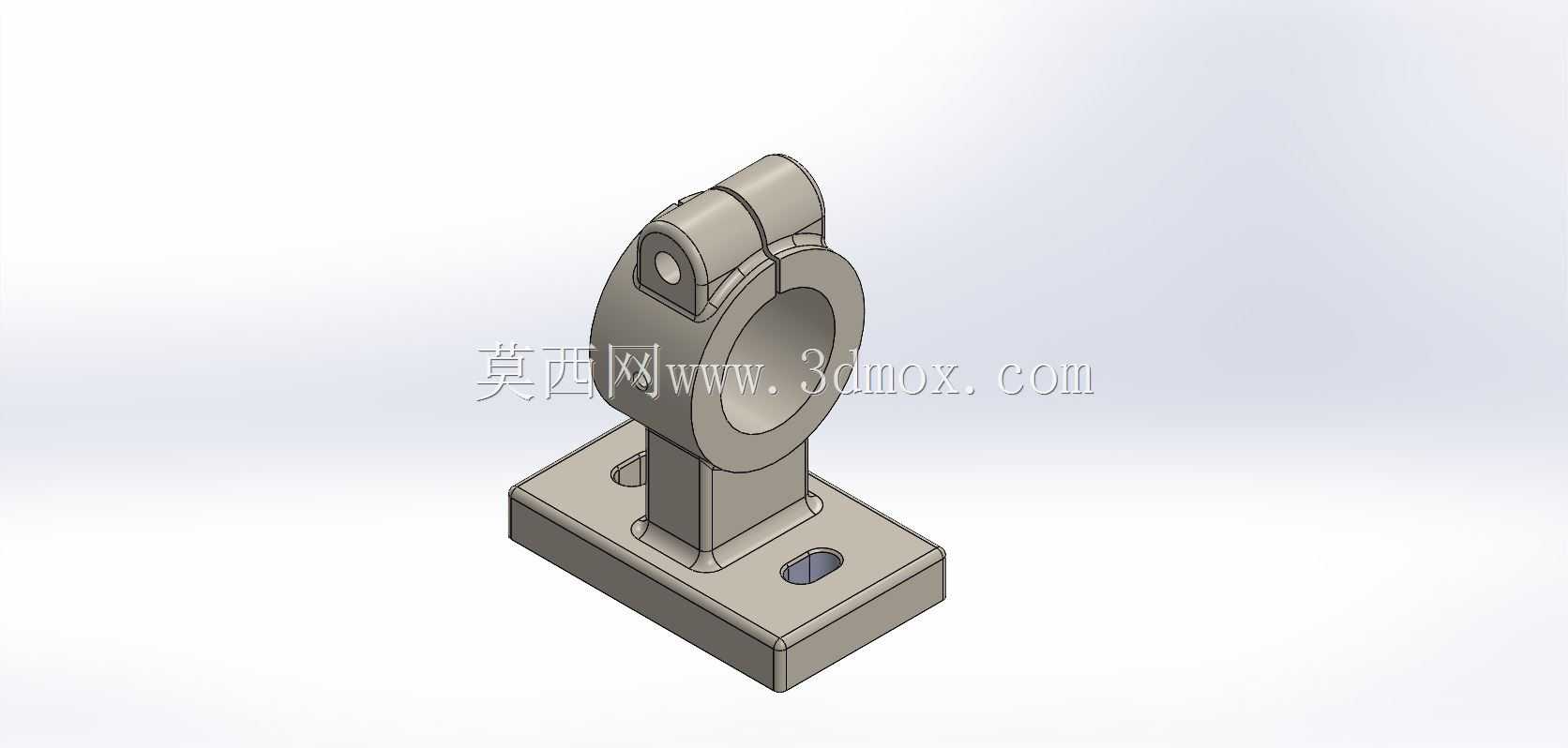

带底座铰接式管夹支撑固定结构件

　　该结构件属于管线支撑固定类五金配件，主要应用在工业流体管路排布、气动液压管线架设、小型设备旁通管路固定场景中，区别于常规一体式管夹，其自带的铰接开合结构可以在不穿管的状态下完成管线装夹，尤其适合后期技改项目中已铺设管线的加装固定作业，无需拆解管线端头即可完成安装，能大幅降低现场改造成本与施工时长。从功能特性来看，底部方形安装座设置了两个沉头安装孔，可适配M6-M8规格的内六角螺栓完成基座固定，安装座上额外预留的长圆孔可补偿安装面的孔位加工误差，降低现场安装时的对位难度，即使基座安装孔存在1-2mm的位置偏差，也能通过长圆孔调整完成锁紧，避免二次扩孔破坏安装面结构。

　　中间的支撑立臂做了变截面过渡设计，根部与安装座衔接处设置了三角加强筋，可抵消管线装夹后产生的侧向倾覆力矩，避免长期受振动载荷出现立臂根部断裂的问题，立臂的高度经过适配设计，可将夹持的管线抬离安装面25-30mm，预留出管线保温层、防护套的安装空间，同时避免管线与安装面直接接触产生摩擦磨损。上部的铰接夹持环为对开式结构，铰接端采用销轴连接，开合端预留了螺栓锁紧位，可适配外径30-35mm范围的圆管、棒料类构件，夹持环内侧可根据实际使用需求加装橡胶减震垫，降低管线内流体脉动产生的振动传递到安装基座，同时避免硬质金属夹环划伤管线外表面。

　　设计过程中优先考虑了现场装配的便利性，铰接销轴与夹环本体采用间隙配合，开合阻尼控制在单指即可扳动上半环的程度，锁紧端的螺栓孔做了沉头处理，锁紧后螺栓端头不会突出夹环外表面，避免周边构件运动时产生干涉。安装边界方面，整个构件的底座长宽尺寸控制在60mm*40mm范围内，总高度约75mm，夹持环中心到底座安装面的垂直距离为55mm，安装时仅需要在固定面加工两个对应孔距的螺纹孔或者通孔即可完成固定，不需要额外加工定位槽或者复杂的配合面，适配钢板、铝型材、混凝土墙面等多种安装基面。

　　在实际工况使用中，这类结构件常被用在小型液压站的管路排布、自动化设备的气动管线固定、实验台架的流体管路支撑场景，相比传统的一体式管卡，其铰接结构可以反复开合，方便后期管线的维护更换，不需要完全拆除基座即可完成管线的拆装作业，同时整体采用金属材质加工，结构强度远高于塑料类管线固定件，可适应车间内的油污、切削液飞溅等复杂工况，长期使用不会出现老化脆断的问题。建模过程中对所有的转角处都做了R1-R2的圆角过渡处理，既避免了尖锐边角造成的安装划伤，也能降低热处理或者机加工过程中的应力集中问题，夹持环的内圆面做了轻微的粗糙度处理，加装减震垫后可提升夹持摩擦力，避免管线受轴向力时出现窜动位移。
