多接口集成式流体输送管路连接件

　　在流体输送系统的搭建过程中，这类多接口集成的管路部件往往承担着分流、转向、多支路汇接的核心作用，常见于小型液压工作站、实验室流体循环装置、中小型化工试验管路以及民用供水支路改造场景中，区别于标准的等径三通、四通接头，该部件将不同连接形式的接口整合在单一阀体上，能够减少管路中接头的使用数量，降低多接头拼接带来的泄漏风险点。从结构设计来看，该部件主体采用流线型的腔体过渡，所有接口与主体的连接位置都做了圆弧倒角处理，避免流体在腔体内流动时出现直角对冲的紊流区，降低流体输送过程中的压力损失，同时也能减少介质中固体颗粒在拐角处的沉积概率，适配带有少量杂质的流体输送工况。

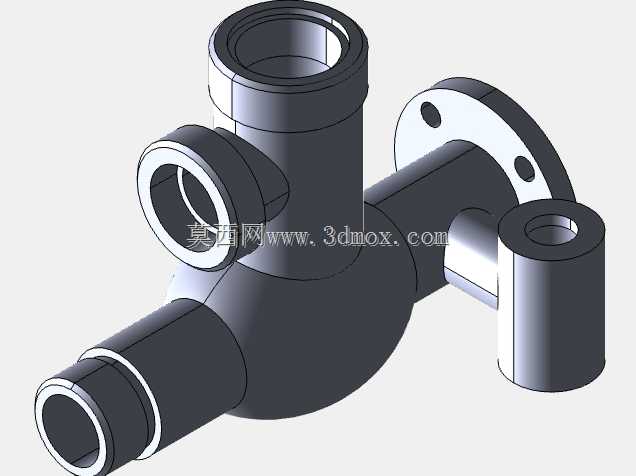

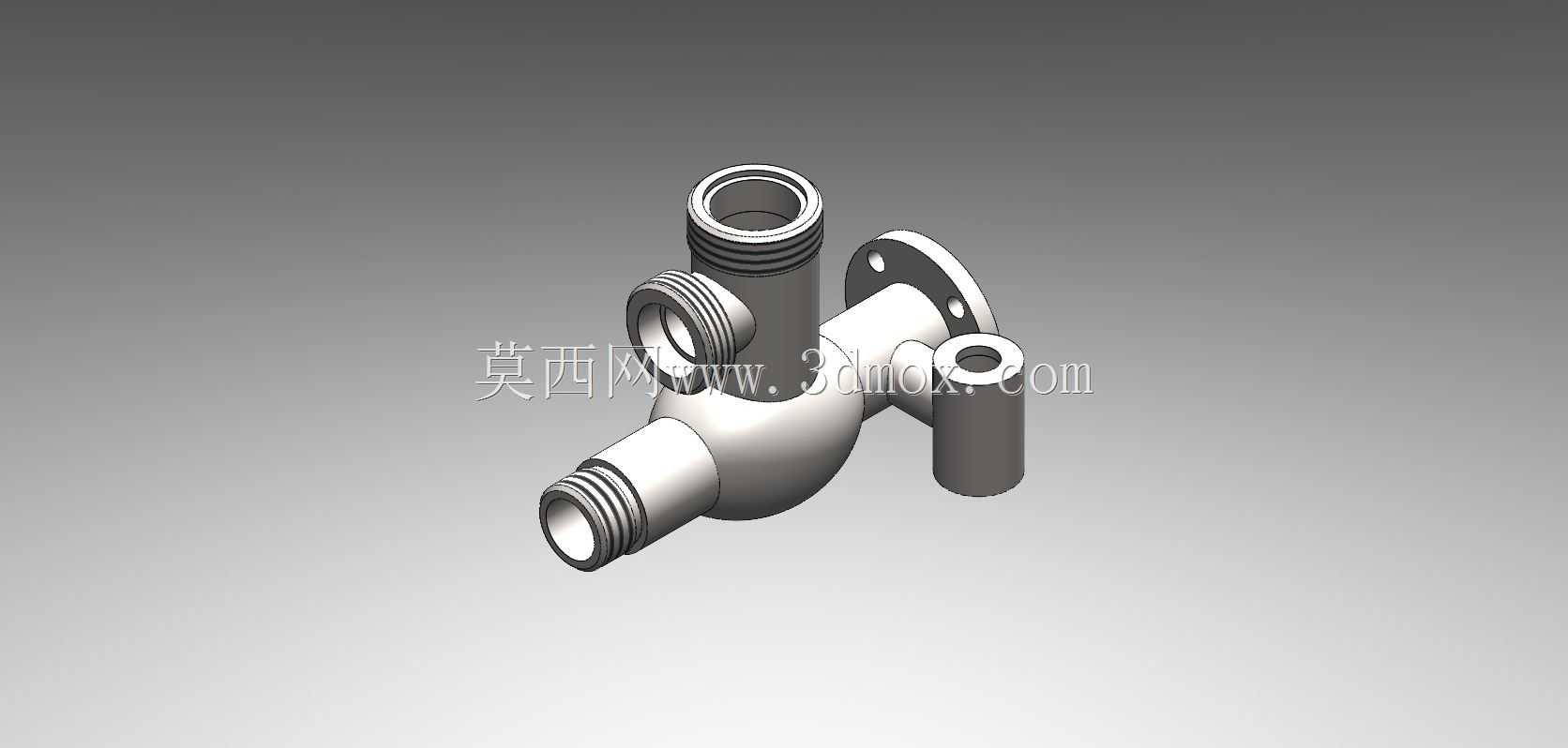

　　接口配置上，一共设置了五个不同规格、不同连接形式的外接端口，其中三个端口采用外螺纹连接形式，螺纹段的长度预留了足够的密封缠绕空间，可适配生料带、密封胶等常见的螺纹密封方式，其中两个螺纹接口的轴线处于同一直线方向，可作为主通路的进出口使用，第三个螺纹接口垂直于主通路轴线布置，可作为支路取流、压力检测表安装或者泄压支路的连接端口；剩余两个端口中，一个采用标准法兰连接结构，法兰盘上预留了均匀分布的螺栓安装孔，可对接大管径的刚性管路，适合需要频繁拆装检修的支路连接，另一个小口径端口采用光孔配合卡套连接的形式，可对接小直径的仪表管路或者取样管路。

　　设计过程中，腔体的壁厚经过等强度校核，在螺纹加工位置、法兰与主体连接位置做了局部加厚处理，避免加工过程中出现壁厚不足导致的强度缺陷，同时所有外表面的过渡圆角都统一了R值，既方便铸造或者锻造毛坯的脱模成型，也能减少后续机加工的走刀次数，降低加工成本。安装边界方面，该部件的主体最大外径控制在常规管路安装的操作空间范围内，法兰端的螺栓孔中心圆直径匹配常用的低压管路法兰标准，各个接口的轴线夹角经过优化，安装后相邻接口的外接管路不会出现干涉，预留的扳手操作空间能够满足普通活动扳手、套筒扳手的操作需求，不需要额外定制专用安装工具。

　　在实际选型使用时，可根据输送介质的特性选择对应的材质，输送普通水介质时可选用普通碳钢或者铸铁材质做防腐处理，输送腐蚀性介质时可更换为304、316不锈钢材质，输送高压液压油时可选用锻钢材质并做调质处理提升整体强度。不同于标准件管路接头，该集成式部件能够在空间受限的管路布置场景中替代多个标准接头的组合，减少管路的整体占用空间，同时减少密封点数量，提升整个管路系统的运行可靠性，在非标设备的流体管路设计、老旧管路的改造升级项目中，这类集成化的管路连接件能够大幅降低设计和安装的工作量，避免多接头组合带来的累计装配误差。建模过程中，所有接口的尺寸都严格遵循对应的连接标准，螺纹参数、法兰螺栓孔位置、卡套接口的配合公差都按照机械设计手册的要求设置，腔体内部的流道做了等通径设计，不会出现通径突变导致的流量波动，主体与各接口的连接位置做了应力释放的结构处理，避免管路运行过程中振动导致的应力集中开裂问题。
