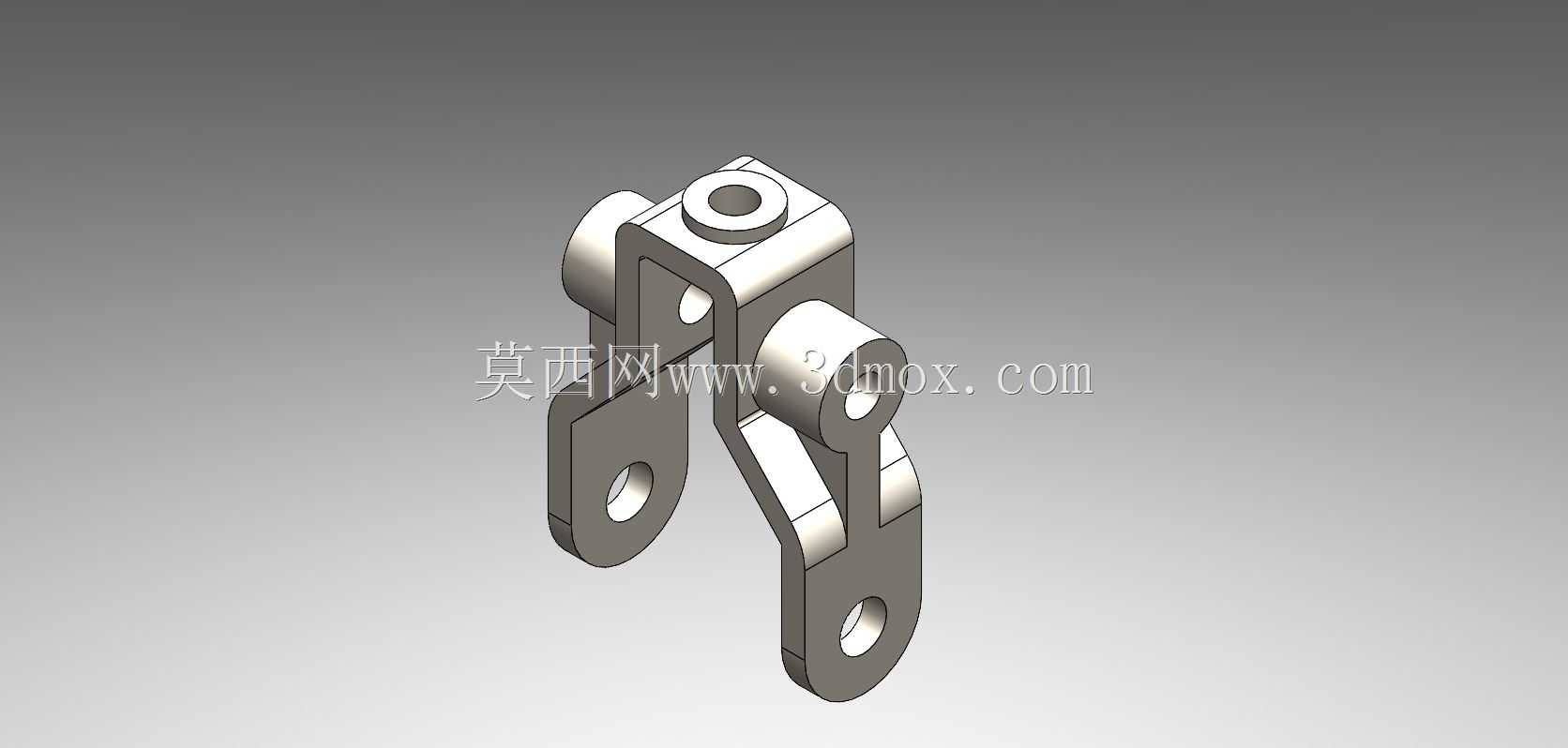

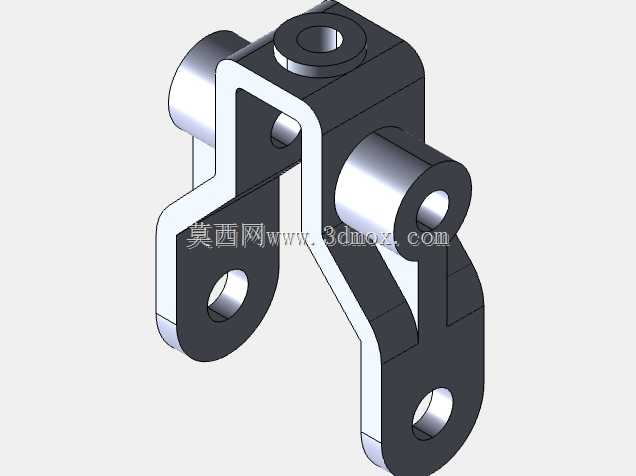

这类双吊耳铰接支撑构件,在轻载传动连杆机构、小型设备舱门开合支撑、工装夹具定位联动结构里应用十分广泛,日常做非标设备设计时经常会碰到类似的连接需求,核心作用是在两个存在相对摆动角度的部件之间传递拉力、支撑力,同时预留足够的转动自由度,避免刚性连接带来的应力集中问题。从结构细节来看,构件主体采用一体化铣削成型的基体,上部设置带同轴通孔的圆柱铰接座,用来穿装铰接销轴,和设备的固定端形成转动副,下部延伸出两个平行分布的带孔吊耳臂,两个臂的孔位保持严格同轴,用来和活动端的连杆或者执行部件连接,中间的斜向加强筋连接上部铰接座和下部吊耳臂,在不额外增加整体壁厚的前提下,大幅提升构件受拉、受弯时的结构强度,避免长期受交变载荷出现臂部变形或者断裂的问题。
做这类零件的结构设计时,首先要明确安装边界的尺寸约束:上部铰接孔的中心到下部吊耳孔中心的中心距,要匹配整套连杆机构的运动行程,避免转动过程中出现构件和周边零部件的干涉;两个下部吊耳的开档宽度,要和对接的连杆端部厚度留0.2到0.5毫米的装配间隙,既保证装配顺畅,又不会因为间隙过大导致联动过程中出现横向窜动;所有铰接孔的内径公差要按H7级精度控制,和销轴采用间隙配合,保证转动灵活无卡滞,同时孔的端面要做倒角处理,去除机加工产生的毛刺,也方便销轴的穿装。实际选型应用时,要先核算构件的受力工况:如果是用在静态支撑场景,比如设备检修门的支撑连杆,只需要承受门体的自重载荷,按常规的6061铝合金或者Q235钢材质设计即可,壁厚满足2毫米以上就能达到强度要求;如果是用在有频繁往复运动的传动机构里,比如小型自动化设备的摆杆联动结构,就要选用45号钢做调质处理,孔位位置还要加装耐磨铜套,减少长期转动带来的磨损,延长构件的使用寿命。
设计建模过程中,要特别注意几个工艺细节:构件上的所有转角位置都要设置R1以上的圆角过渡,避免铣削加工时出现应力集中的尖角,也能减少热处理环节的开裂风险;上部铰接座的顶端凸台是用来安装轴向限位卡簧的,凸台的外径要比卡簧的安装槽直径大1毫米,保证卡簧安装后能可靠限位销轴,不会在运动过程中出现销轴窜出脱落的问题;下部两个吊耳的外侧面要和基体的侧面保持平行,平面度公差控制在0.1毫米以内,避免和对接部件装配时出现贴合不严的问题。
这类构件看似结构简单,实际在整套机构里起到的是力传递和运动导向的关键作用,一旦尺寸设计不合理,比如孔位同轴度超差,就会导致整个连杆机构运动卡滞,甚至出现运转过程中构件断裂的设备故障,所以建模时除了要保证整体尺寸准确,还要重点校验各个铰接孔的同轴度、中心距公差,以及运动过程中的干涉情况,模拟整个摆动行程里构件和周边零件的相对位置,确认全行程都没有碰撞、剐蹭的问题,才能输出可用于加工的工程图纸。另外在表面处理的选择上,如果是用在普通室内设备上,钢制件做发黑或者镀锌处理即可,满足基础的防锈要求;如果是用在户外或者有腐蚀环境的设备上,就要做不锈钢材质或者增加喷塑、达克罗的表面处理层,提升构件的抗腐蚀能力,适配不同的应用场景需求。
