带防脱结构的卡宾式弹簧挂钩结构设计

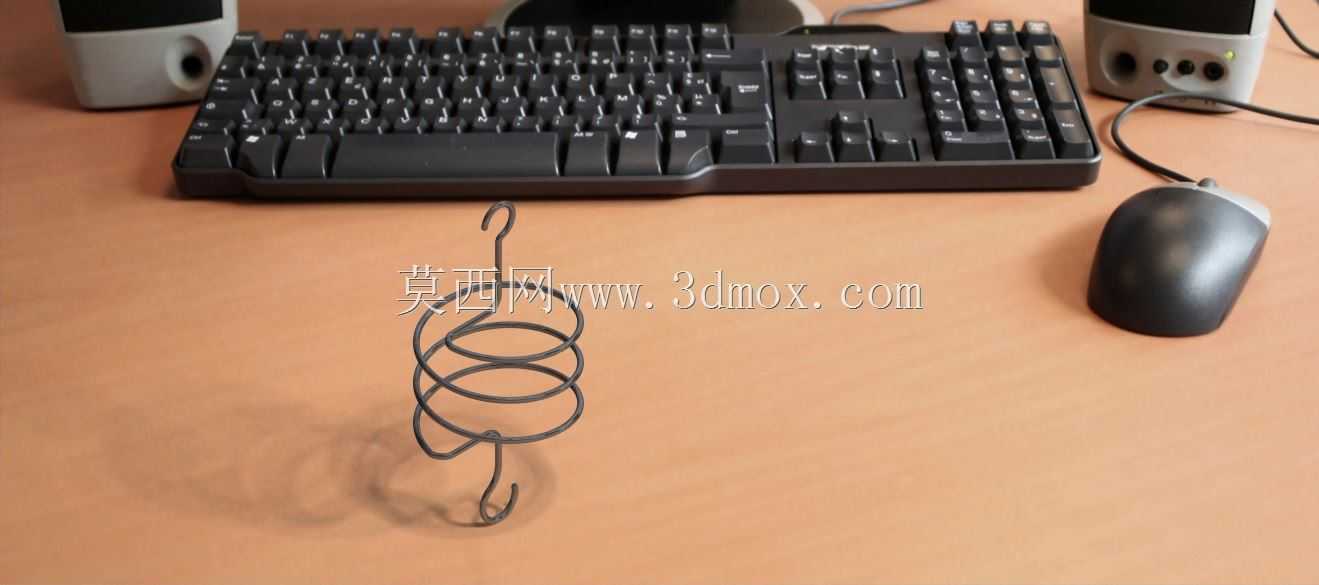

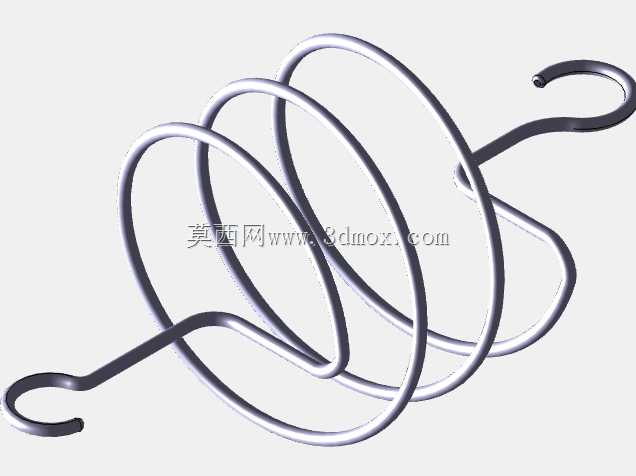

　　这类带螺旋弹性主体的卡宾式弹簧钩，在户外吊挂、工业临时挂载、电气设备附件固定、小型工装吊点场景中应用十分广泛，和普通闭口挂钩相比，它的核心优势在于依靠自身螺旋段的预紧弹力实现钩口的快速开合与自动锁闭，不需要额外加装锁扣结构就能避免挂载物件意外滑脱。从结构设计逻辑来看，整个零件采用等直径金属线材一体弯折成型，没有额外的拼接、焊接工序，线材直径的选取直接决定了挂钩的额定挂载载荷，常规用于小型附件固定的款式多选用1.5mm-3mm直径的弹簧钢丝或者不锈钢丝，既保证足够的弹性形变能力，又不会因为刚度过大导致钩口扳动费力。主体的螺旋段是整个挂钩的弹性核心，螺旋圈数通常设置为3-5圈，圈数过少会导致弹力不足，开合后复位力矩不够，容易出现钩口无法完全闭合的问题；圈数过多则会拉长整体长度，增加不必要的安装空间占用，螺旋段的内径设计需要匹配挂载场景的固定杆直径，比如用于变压器附件吊挂的款式，螺旋内径通常略大于设备上预留的固定挂杆直径，安装时直接将螺旋段旋入挂杆即可完成固定，不需要额外的紧固件，拆装效率远高于传统螺栓固定的挂钩。

　　两端的钩体结构做了差异化设计，一端是大弧度的开口钩，钩尖做了向内的小角度弯折，这个弯折角度控制在15度-20度之间，角度过小会导致防脱效果下降，挂载的绳索或者挂环容易从钩尖滑出，角度过大则会增加挂载时的操作难度，需要将钩口扳开更大的间隙才能放入挂具；另一端的小钩主要用于和弹性拉索、小型挂绳连接，钩口尺寸更小，弯折半径更紧凑，避免连接的细绳索从连接处滑脱。在安装边界上，这类挂钩的整体长度通常控制在80mm-120mm之间，螺旋段的外径不超过30mm，钩口的最大开合距离可以达到15mm-20mm，能够适配直径10mm以内的挂环或者绳索，安装时不需要预留太大的操作空间，即使在设备内部狭窄的走线腔、工装框架的狭小间隙里也能顺利完成挂载操作。

　　从实际使用的工况来看，镀锌材质的弹簧钩多用于普通室内环境，成本较低，表面的镀锌层可以抵御日常环境中的潮气侵蚀，避免短时间内生锈卡滞；不锈钢材质的款式则可以用于户外或者有轻度腐蚀的工业环境，比如户外配电箱的附件吊挂、露天设备的临时固定，不需要额外做表面防腐处理就能长期保持弹性性能。设计这类挂钩的三维模型时，需要重点关注线材弯折处的圆角处理，所有弯折位置的内圆角半径不能小于线材直径的1.5倍，避免弯折处出现应力集中，在反复开合使用后出现金属疲劳断裂的问题；同时螺旋段的螺距需要保持均匀，保证弹力输出线性，扳动钩口时不会出现卡顿或者弹力忽大忽小的情况。

　　和普通的固定式挂钩相比，这种弹簧钩的拆装效率更高，不需要借助任何工具就能完成挂载和拆卸，而且自身重量很轻，不会给挂载的设备带来额外的负重负担，在需要频繁更换挂载位置的场景中，比如生产线的临时工具吊挂、设备检修时的零件临时挂放，它的使用体验远优于传统的焊接式挂钩或者螺栓固定式挂钩。在电气设备领域，这类挂钩常被用于电源变压器的附件固定，比如将温度传感器、辅助接线端子等小型部件挂装在变压器的框架上，不会破坏变压器本体的结构，后期维护时可以快速取下附件，不需要拆卸固定螺栓，大幅提升检修效率。
