普拉托造粒机辊轮支架结构三维设计

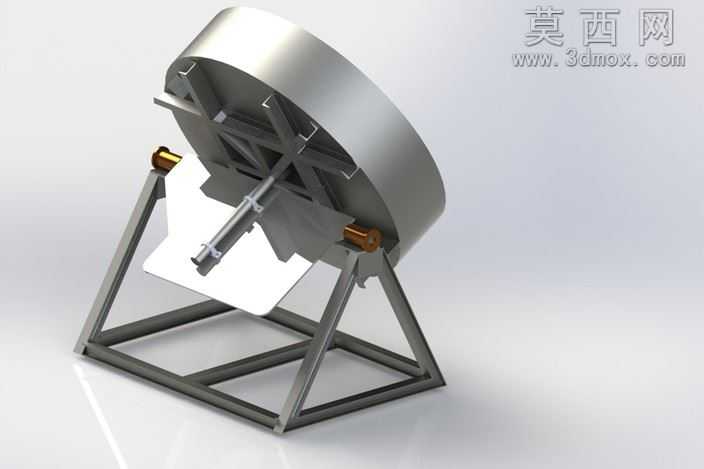

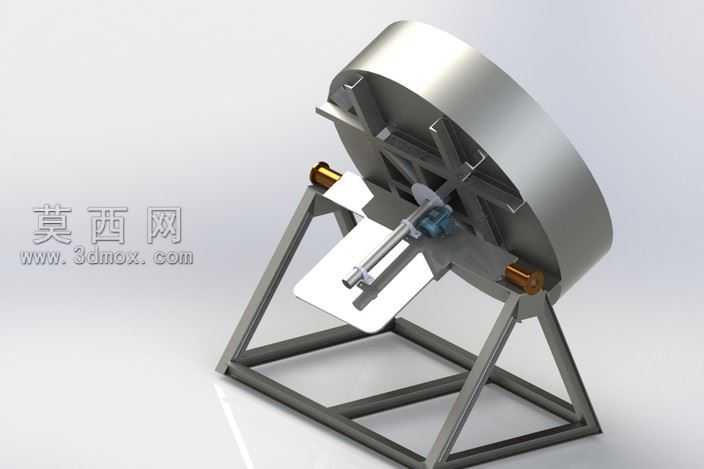

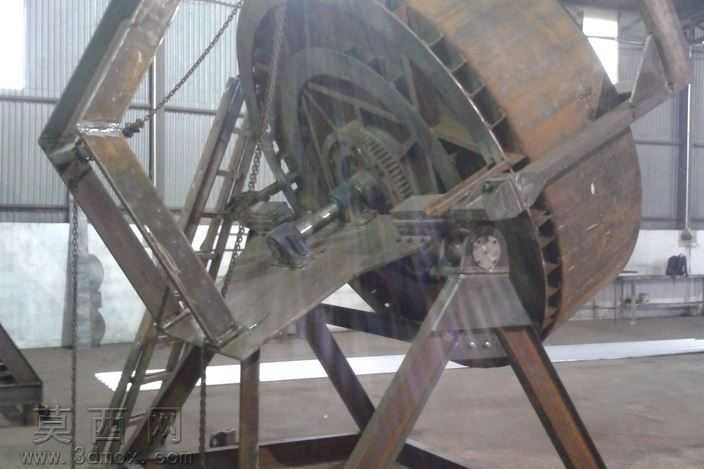

本作品为普拉托Granulador造粒设备的核心主体三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了设备的功能结构与外观形态。建模阶段采用自底向上的装配设计思路，首先完成单个零件的特征建模：针对大直径主工作辊轮，通过旋转凸台特征生成辊轮基体，再通过拉伸切除完成内部辐条式支撑结构的建模，保证辊轮在满足结构强度的前提下尽可能降低自重；针对两侧的支撑轴与轴承安装位，严格按照轴类零件的配合公差要求建模，预留出轴承装配的合理间隙；底部的机架采用方管型材焊接结构的建模逻辑，通过焊件模块生成标准方管构件，添加对应的焊缝特征与端部裁切处理，还原真实焊接机架的结构形态，机架的三角支撑结构经过力学角度优化，能够为上方的辊轮组件提供稳定的支撑，避免设备运行过程中出现晃动偏移。材质与渲染阶段，针对不同零件的实际材质属性匹配对应的材质参数：辊轮与金属结构件采用哑光不锈钢材质，调整金属粗糙度与反射参数，还原金属加工后的哑光金属质感，避免过度反光影响结构展示；机架方管采用磨砂碳钢材质，添加轻微的氧化质感区分于辊轮的不锈钢材质；轴端的铜套采用黄铜材质，调整金属色泽与高光参数，突出铜件的材质特征；接料导板采用亮面不锈钢材质，提高反射率模拟薄板冲压后的光滑表面效果。渲染阶段采用工作室柔光环境，添加多组辅助光源消除结构死角的阴影，清晰展示辊轮内部的辐条支撑、驱动组件安装位、导料板的倾斜角度等细节结构，通过半透明剖切预览可直观查看内部轴系与辊轮的装配关系。结构设计上，主辊轮内部采用十字辐条支撑结构，既保证了大直径辊轮的结构刚性，又减少了材料用量降低设备整体重量；辊轮两侧的轴端采用铜套滑动轴承支撑，适配造粒作业的低速重载工况，具备良好的耐磨性能；机架底部采用矩形框式底座搭配斜向支撑腿，形成稳定的三角支撑结构，底座预留设备安装固定孔位，可直接将设备固定在作业平台上；辊轮下方设置倾斜导料板，能够将辊轮作业产出的物料引导至指定收集位置，导料板的倾斜角度经过优化，避免物料堆积残留。整体建模过程严格遵循机械装配的配合关系，所有转动部件预留合理的运动间隙，静止部件添加贴合约束，完整还原设备的实际装配状态，可直接用于设备的结构展示、装配工艺验证以及后续的工程图纸导出工作。
