电脑机箱金属钣金支架结构设计

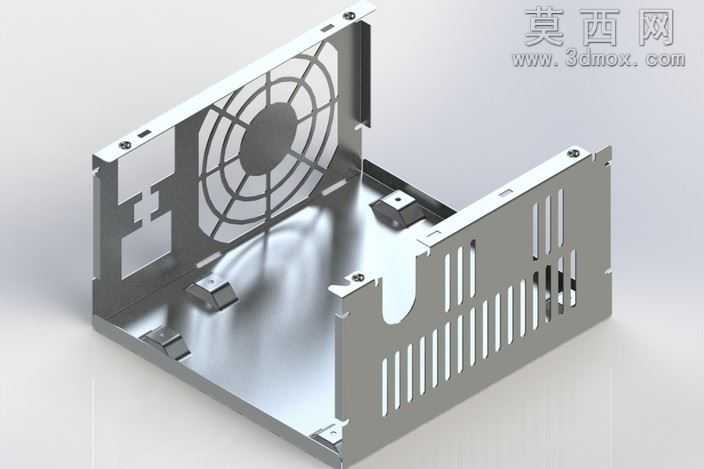

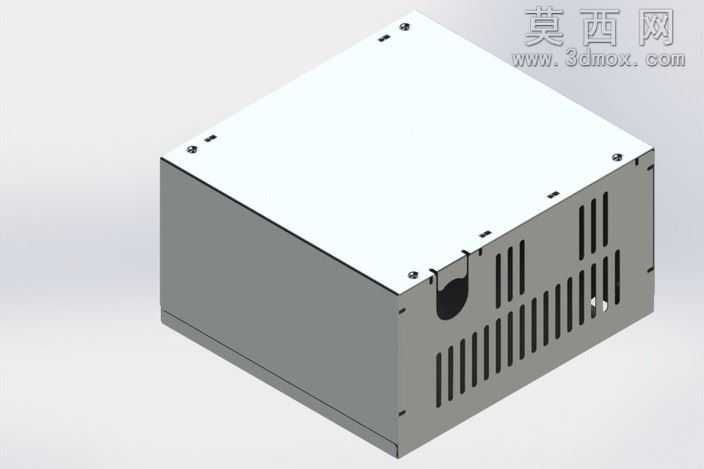

本作品为电脑配套的金属钣金安装支架，采用三维参数化建模方式完成全结构设计，建模过程严格遵循钣金加工工艺规范，所有折弯、切口、冲孔特征均匹配实际冲压折弯生产的工艺要求，避免出现无法落地加工的设计缺陷。模型构建阶段先绘制整体轮廓草图，通过基体法兰生成基础薄板结构，再依次绘制折弯线完成多道折弯工序的特征创建，精准还原钣金件从平板到立体成型的完整加工逻辑，所有折弯半径、折弯扣除参数均按照常规冷轧钢板加工参数设置，保证模型展开后可直接用于下料生产。材质设定为哑光镀锌冷轧钢板，渲染时还原金属表面细腻的磨砂质感，对边缘折弯处的轻微圆角做了精细化处理，模拟真实冲压加工后的边缘过渡效果，同时通过光影调整凸显金属表面的反光特性，让整体渲染效果贴近真实钣金零件的视觉质感。结构设计上，支架一侧预留了标准风扇安装位，设计了放射状的通风防护格栅，既保证风扇安装后的气流流通效率，又能避免异物触碰风扇扇叶造成损坏；支架侧壁开设多组长短不一的条形通风槽，进一步提升机箱内部的空气流通能力，辅助硬件散热；支架内部设置多组一体冲压成型的定位凸台与安装固定孔位，可直接匹配电脑硬件的安装点位，无需额外焊接固定件，减少装配工序；支架边缘设计有对应的卡扣与螺丝安装孔，可快速与机箱其余部件完成拼接固定，装配公差控制在合理范围内，保证安装后的结构稳定性。整体设计思路围绕钣金加工的低成本、易量产特性展开，所有特征均采用冲压、折弯工艺即可完成生产，无需额外的焊接、切削加工，有效控制零件生产成本，同时兼顾结构强度与散热需求，在保证支架支撑固定功能的前提下，通过合理的开孔设计减轻零件自重，提升材料利用率，适合批量冲压生产。
