硬质合金反向切削刀片三维结构设计

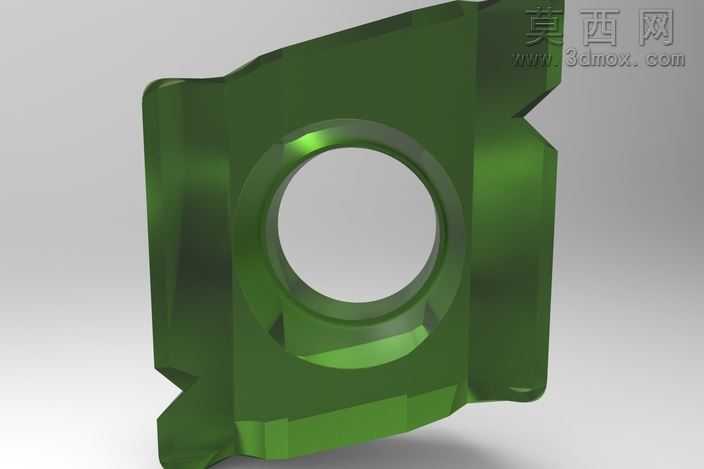

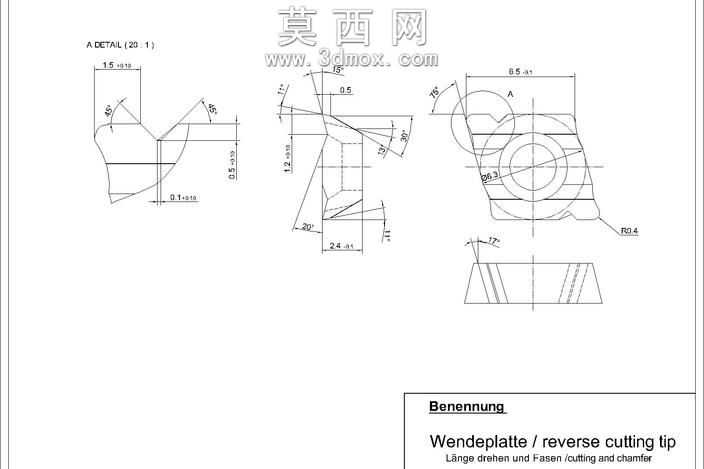

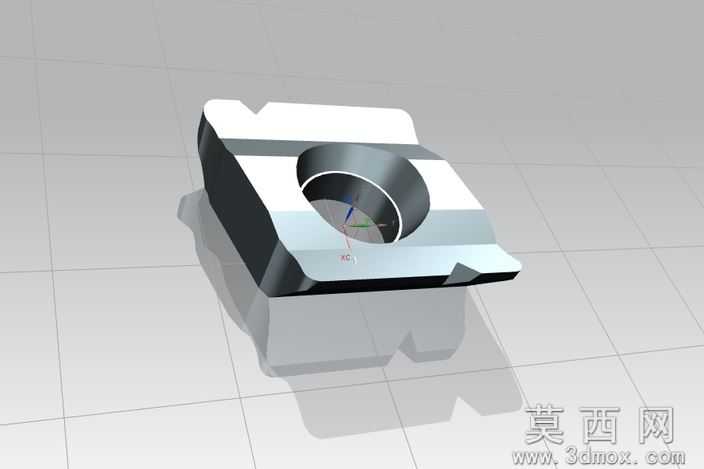

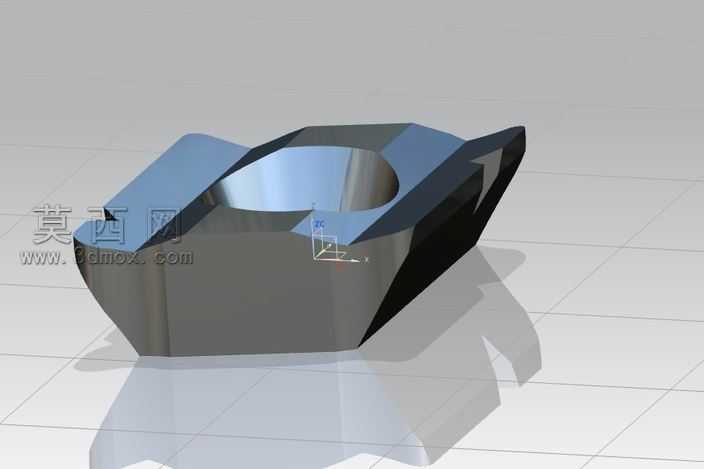

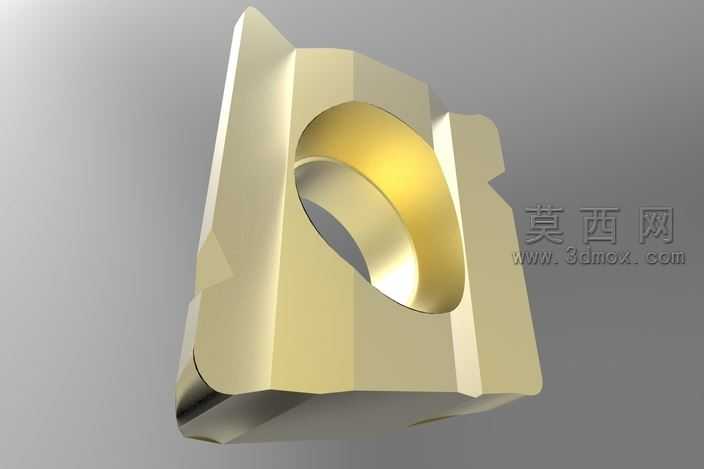

本作品为机加工用反向切削刀片的三维参数化模型，建模阶段依托NX平台完成全特征构建，首先依据可转位切削刀片的行业设计规范，确定刀片的整体轮廓基准：先绘制刀片的多边形截面草图，精准约束各切削刃的角度参数、刃口过渡圆弧尺寸，保证切削刃的几何角度符合反向切削的工况需求，避免切削过程中出现排屑不畅、刃口崩损的问题。模型中部的安装定位孔是结构设计的核心，建模时通过回转特征生成带锥度的孔壁结构，同时匹配刀片安装时与刀杆定位面贴合的支撑凸台结构，对凸台的定位尺寸做全约束，确保刀片装配后定位精度满足数控加工的装夹要求，不会出现切削过程中刀片移位的情况。在细节特征处理上，针对刀片的各个切削刃口做了微小倒棱处理，还原实际硬质合金刀片的刃口钝化工艺特征，同时对刀片的各个非切削面做了拔模角度约束，匹配刀片压制成型的工艺需求，让模型不仅具备外观展示性，更符合实际生产的工艺逻辑。材质与渲染阶段，为模型赋予硬质合金基材的金属材质，调整材质的反射参数、粗糙度数值，还原涂层硬质合金刀片表面的细腻金属光泽，对切削刃部位做局部的光影强化，突出刃口的锋利质感，同时通过环境光遮蔽效果，凸显刀片安装孔、定位凸台的结构层次感，让渲染效果贴近真实工业刀片的视觉表现。结构设计层面，这款反向刀片针对反向走刀的切削场景优化了刃口朝向与排屑槽结构，模型完整还原了排屑槽的曲面弧度，确保切屑能够顺着槽型顺利排出，不会缠绕在工件或刀杆上，刀片的多边形结构支持多刃口转位使用，每个刃口的几何参数完全一致，保证转位后切削性能无差异。整个建模过程采用全参数化驱动，所有结构尺寸均可通过参数表快速调整，能够适配不同规格刀杆的装夹需求，也可为后续的切削仿真、刀杆配套设计提供精准的三维模型基础，模型的曲面连续性、特征完整性均达到工业级应用标准，可直接用于数控加工编程、刀具产品展示、切削工艺验证等多个场景。
