四叶式船舶螺旋桨船用推进配件设计

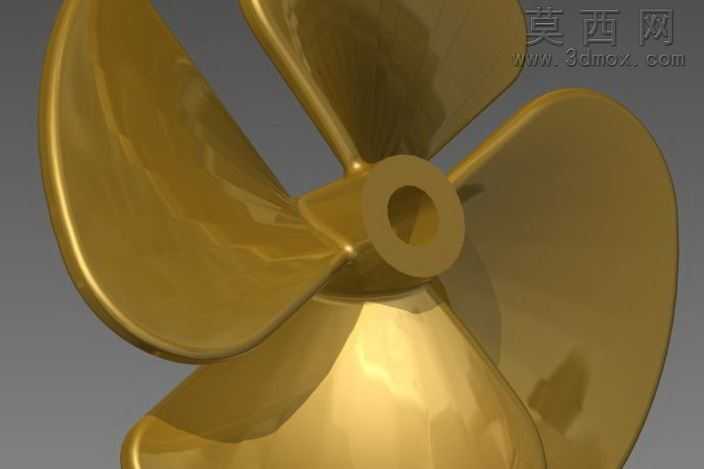

本作品为船用四叶螺旋桨三维建模设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以螺旋桨的桨毂中心为基准建立全局坐标系，先完成中心安装轴孔的特征绘制，轴孔采用标准圆柱通孔结构，孔壁预留装配公差匹配区间，桨毂整体做流线型过渡设计，减少桨叶根部的水流紊流影响。四片桨叶采用圆周均布的阵列逻辑完成排布，每片桨叶的翼型截面从根部到梢部做连续的螺距渐变设计，截面厚度从根部向梢部均匀递减，既保证桨叶根部的结构强度，又能降低梢部的水流阻力，桨叶的导边与随边均做圆弧过渡处理，避免尖锐边缘在流体运动中产生空泡效应。材质渲染阶段采用抛光黄铜材质进行表现，材质参数中调整金属度为0.95、粗糙度为0.12，添加微弱的清漆层反射效果，还原铜质螺旋桨经精细打磨后的金属光泽，同时在桨叶表面添加细微的水流冲刷纹理，模拟实际使用中的材质质感。场景渲染采用中性灰色渐变背景，搭配三点布光方案：主光源从侧上方45度角投射，打出桨叶曲面的明暗层次与金属反光；辅助光源从另一侧补光，消除暗部死黑区域；轮廓光从后方勾勒桨叶的边缘轮廓，突出螺旋桨的整体曲面形态。设计过程中重点考量螺旋桨的水动力性能，每片桨叶的曲面均通过放样命令生成，截面翼型参考成熟的船用螺旋桨翼型数据，保证推进过程中的水流顺滑通过，减少能量损耗；桨叶与桨毂的连接位置做圆角过渡处理，降低应力集中风险，提升结构的抗疲劳强度。中心安装孔的尺寸参考直径6英寸、适配4英寸轴径的安装标准设计，孔内可根据实际装配需求添加键槽特征，方便与船舶传动轴进行周向固定，整体模型的曲面连续性达到G2级别，可直接用于后续的水动力仿真分析、3D打印样件制作或者船舶配件的生产加工参考，模型同时导出STEP、IGES等通用格式，可适配多数三维设计软件的导入编辑需求。
