自行车车架适配橡胶制动锁紧结构设计

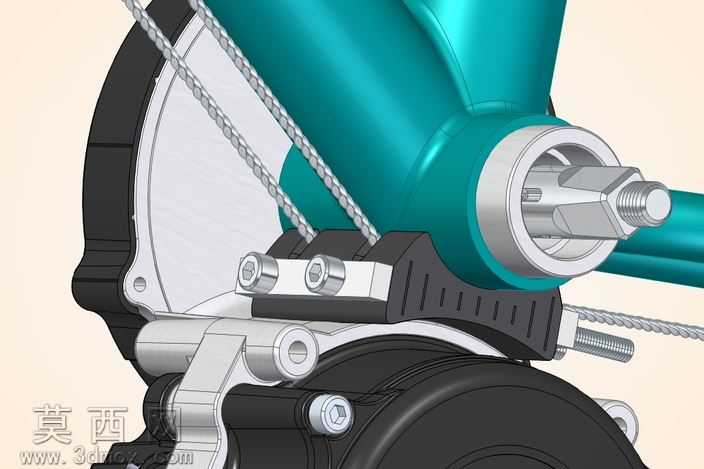

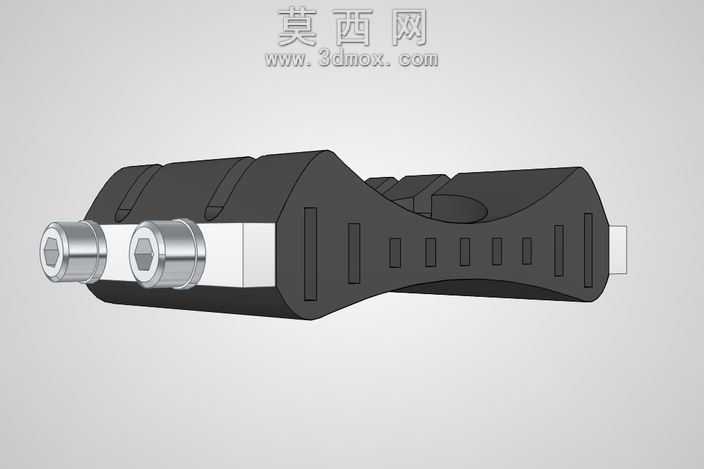

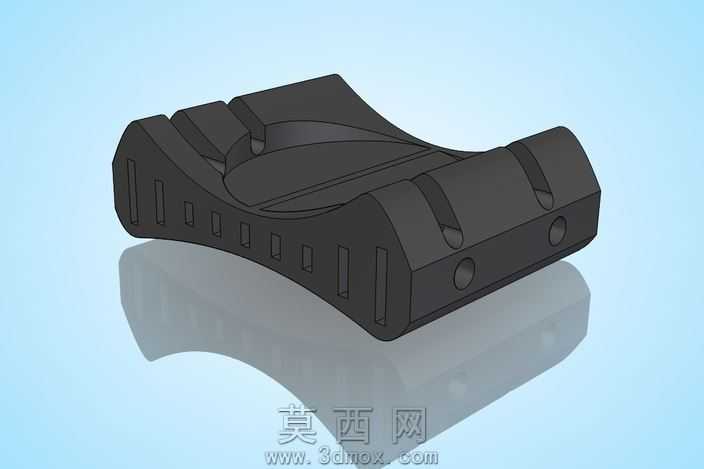

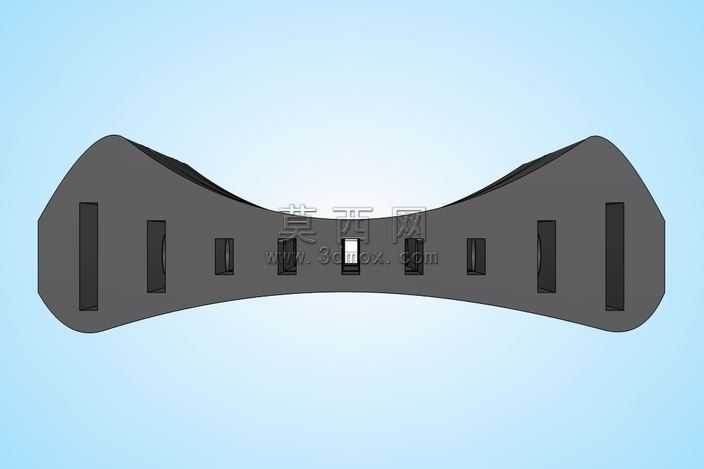

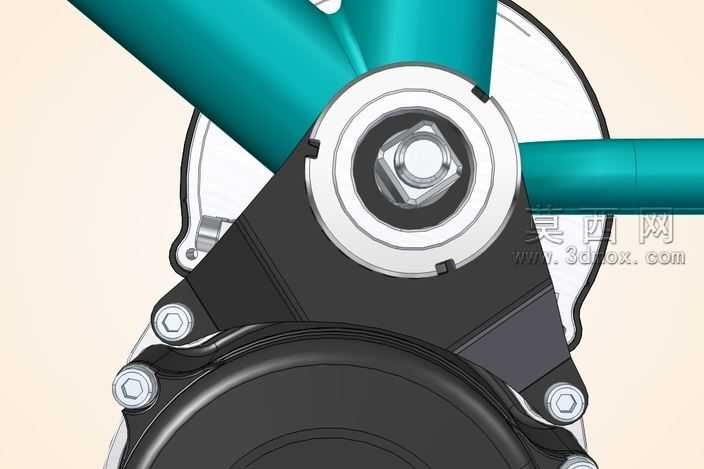

本作品为自行车车架配套的橡胶制动锁紧单元三维建模设计，建模过程中严格遵循原有自行车部件的制造基准与尺寸公差要求，未对车架、花鼓等原始配套部件做任何参数修改，完整保留了原有部件的所有设计理念与制造基准。建模阶段首先完成自行车五通、后叉爪等安装基准位的参数匹配，将橡胶制动锁紧单元的坐标系与海星S03型号车架的安装坐标系完全对齐，确保所有安装孔位、贴合面的形位公差与原厂部件完全一致，实现安装空间的零冗余利用，各配合面紧密贴合无装配间隙。结构设计上，该制动锁紧单元集成了橡胶制动块、锁紧螺栓、调节弹簧、安装卡座等核心组件，建模时对每个零件的倒角、退刀槽、螺纹牙型等工艺细节都做了完整还原，橡胶制动块的摩擦面纹理、金属卡座的散热槽结构、锁紧螺栓的防松齿纹都按照实际生产工艺要求完成建模，确保模型可直接对接生产加工环节。材质渲染阶段，针对不同部件的物理特性做了对应的材质参数调试，自行车车架部分采用金属烤漆材质，还原青绿色漆面的光泽度与细微颗粒质感；金属结构件采用拉丝不锈钢与镀锌钢材质，区分不同加工工艺带来的表面质感差异；橡胶制动块采用哑光耐磨橡胶材质，还原橡胶表面的细微磨砂质感与弹性视觉特征；紧固件部分做了镀锌钝化的表面效果处理，还原标准件的真实外观。设计思路上，该结构主打低成本快速适配特性，整套单元无需对原有自行车部件做任何二次修改，仅需五分钟即可完成全部安装操作，安装后可直接适配海星S03型号车型的销售配套需求，结构设计充分考虑了量产的工艺可行性，所有零件均采用常规加工工艺即可生产，无需额外开制特殊模具，有效控制生产与装配成本，同时锁紧结构的调节弹簧预留了足够的磨损补偿行程，可在制动块磨损后通过调节螺栓快速调整间隙，延长制动组件的整体使用寿命。
