500公斤级360度旋转悬臂起重吊机设计

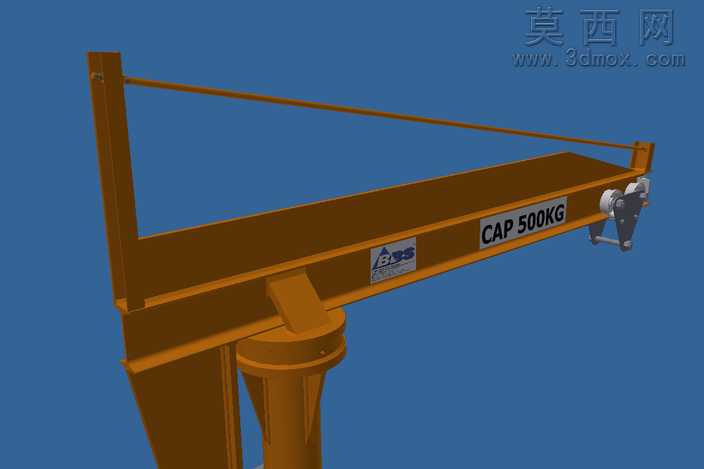

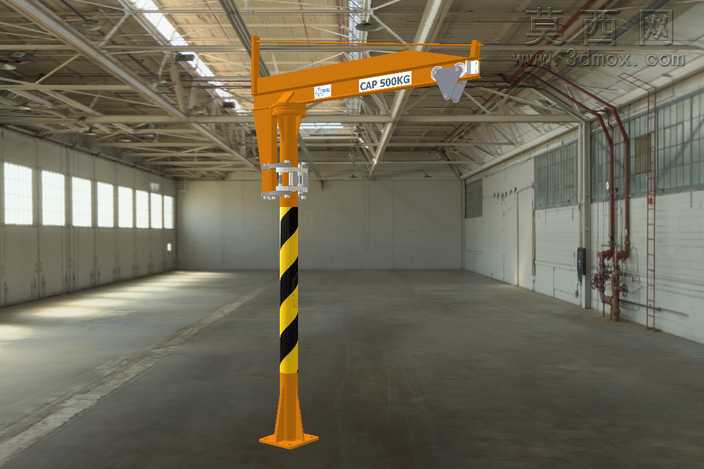

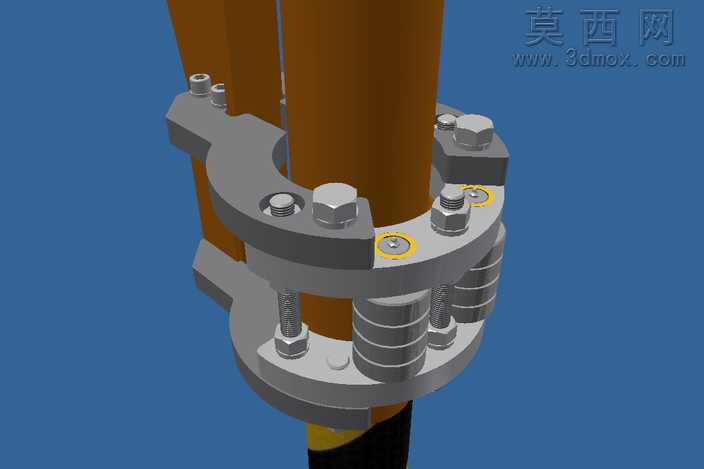

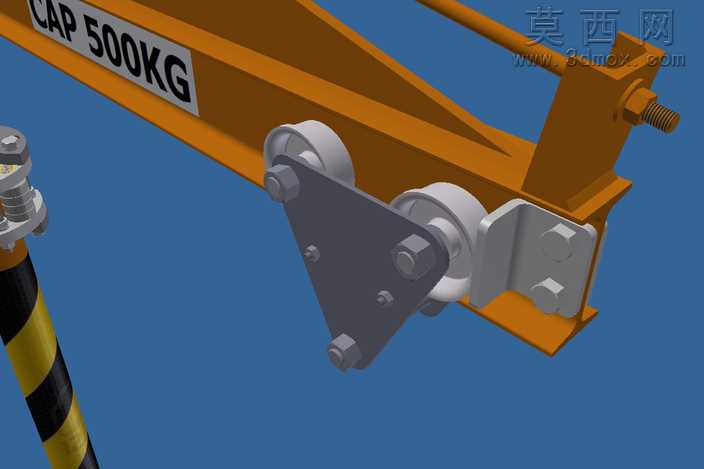

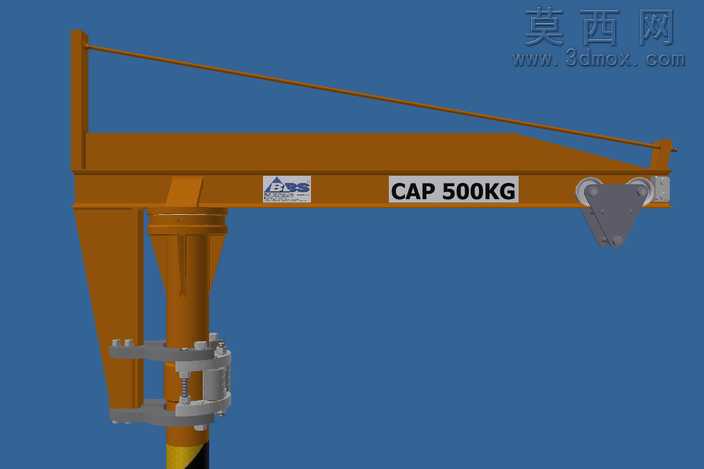

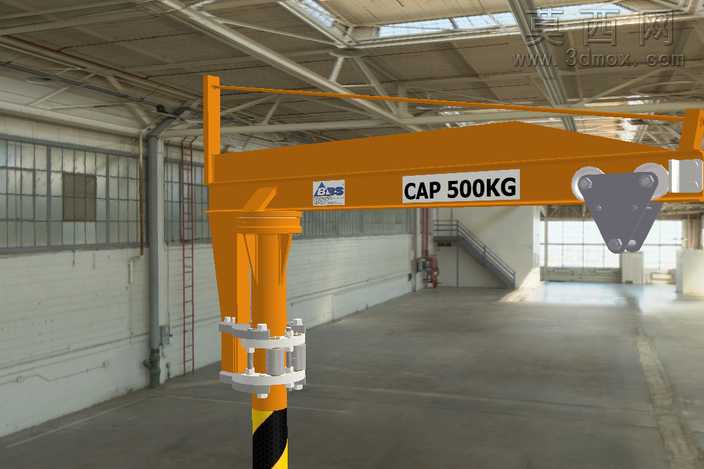

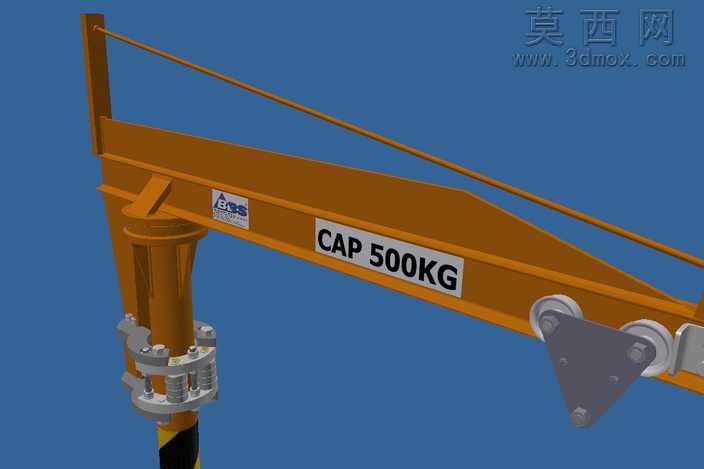

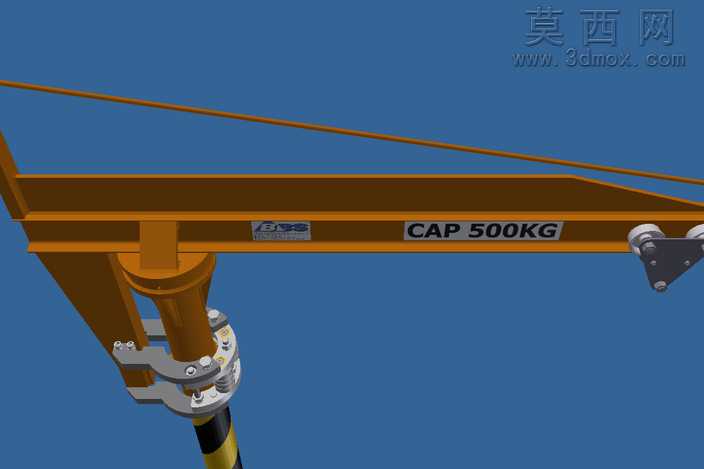

本作品为额定载荷500公斤的360度旋转悬臂吊三维建模设计，建模阶段严格遵循起重设备结构力学设计规范，先完成立柱回转基座的参数化建模，对抱箍式立柱固定结构做了细节还原，包含多组锁紧螺栓、缓冲弹簧组件的完整结构，确保立柱可实现360度全回转作业的同时，保证安装固定的结构强度。悬臂主梁采用变截面工字钢结构建模，按照1400毫米最大作业幅度的载荷要求，对主梁受力筋的排布位置做了优化调整，将原设计中支撑筋沿轨道布置的方案做了反向优化，以此获得更大的作业覆盖范围，主梁表面的载荷标识、品牌铭牌均做了纹理贴图还原，拉索稳索结构采用细杆加张紧约束的建模方式，还原斜拉索对主梁端部的牵拉补强作用。端部吊点滑轮组做了装配级建模，包含滑轮轴、侧装固定板、连接销轴的完整装配关系，可直观展示吊重载荷的传递路径。材质渲染阶段，主体钢结构采用工业橙哑光漆面材质，金属机加工部件做了镀锌银灰金属质感处理，锁紧弹簧做了发黑氧化的金属材质表现，拉索采用细钢丝绞合的质感表现，整体渲染效果还原工业起重设备的真实外观质感。设计过程中针对手动、电动葫芦的安装适配性做了结构预留，主梁下翼缘的葫芦行走轨道做了标准尺寸建模，可适配常规手动、电动起重葫芦的安装使用，整体结构参数匹配ASTM A36钢材的力学性能要求，1400毫米作业幅度下可满足500公斤额定载荷的使用需求，360度回转的立柱设计可覆盖圆形作业范围内的吊装转运需求，适用于车间工位工件转运、小型设备吊装等作业场景，建模过程中对所有焊接连接位置、螺栓紧固位置均做了工艺细节还原，可直接用于结构验证、作业场景模拟、生产加工参考等用途。
