船型翘板式ONOFF电源控制开关三维设计

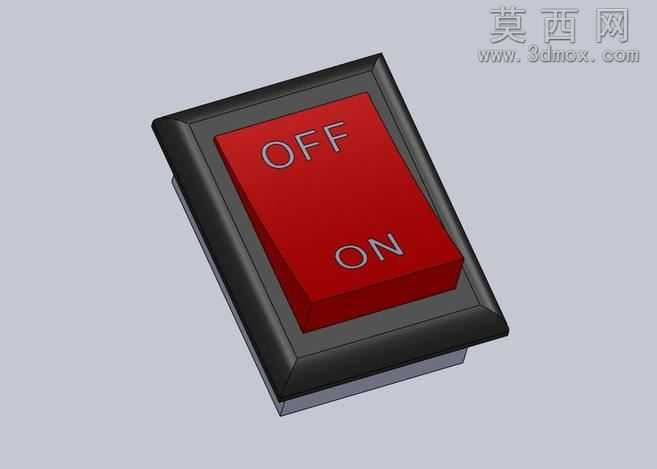

本作品为常见嵌入式船型翘板电源开关的三维数字化设计，建模过程依托SolidWorks平台完成全参数化特征构建，完整还原了该类开关的外观形态与装配结构。建模阶段首先绘制开关底座的安装外轮廓草图，通过拉伸凸台生成嵌入式安装基座的主体结构，对基座边缘做0.5mm圆角倒角处理，匹配实际产品的注塑脱模工艺特征，同时在基座内侧预留按键摆动的限位卡槽与触点安装位，保证结构尺寸符合常规KCD系列船型开关的通用安装规格。按键部分采用独立零件建模，以翘板摆动的旋转轴为基准绘制按键的梯形截面，按键表面做微弧面凸起处理，贴合手指按压的触感需求，表面蚀刻的ON、OFF标识采用包覆特征实现，保证标识凹陷深度均匀一致，还原实体产品的丝印/蚀刻标识效果。材质与渲染阶段，为开关基座赋予黑色哑光ABS塑料材质，调整材质的粗糙度参数至0.85，还原普通电器开关外壳的磨砂质感，避免渲染时出现过度反光的失真效果；按键部分赋予亮红色阻燃PC塑料材质，适当降低粗糙度至0.6，让红色按键与黑色基座形成清晰的视觉区分，同时在按键边缘添加细微的高光反射效果，模拟硬质塑料的表面光泽。场景搭建采用浅灰色纯色背景，添加45度角主光源与弱补光，消除模型底部的死黑阴影，让开关的翘板倾斜角度、基座分层结构、边角倒角细节都清晰呈现，直观展示开关处于OFF档位时的翘板姿态。结构设计上严格遵循翘板开关的运动逻辑，按键与基座之间预留0.2mm的装配间隙，保证翘板摆动时无结构干涉，按键的摆动行程设置为15度，匹配实际产品按压时的档位切换角度，基座底部预留接线端子的安装凸台，完整还原该类开关从外部按压面到内部接线端的全结构特征，可用于电器产品的装配干涉校验、产品宣传效果图制作、开关结构教学演示等场景，建模过程中所有特征均保留参数化历史记录，可根据实际安装需求快速调整基座尺寸、按键大小、安装卡位间距等参数，适配不同电器产品的安装开孔规格。
