钣金展开放样参数化设计图纸

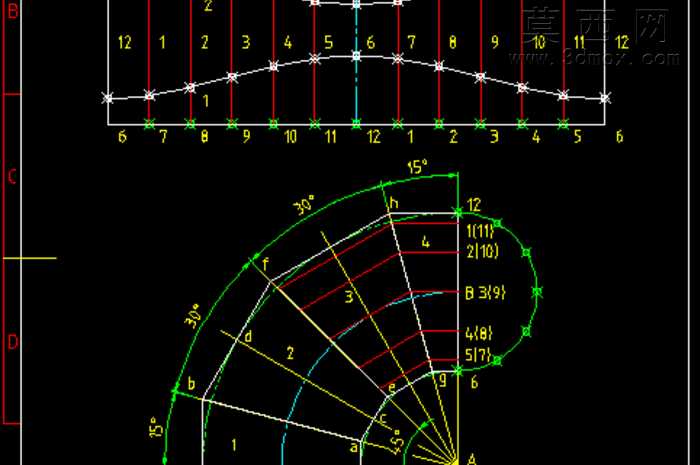

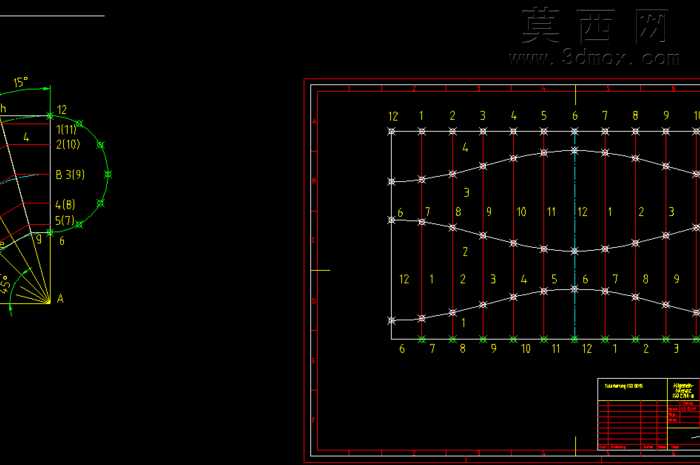

本作品为针对异形曲面构件打造的展开放样设计成果，依托三维建模软件完成全流程参数化设计，核心围绕不可展曲面的近似展开逻辑搭建模型框架，解决了传统手工放样误差大、效率低的行业痛点。设计初期先通过三维软件构建目标构件的三维实体曲面，精准提取曲面的边界轮廓、曲率变化节点、母线走向等核心几何特征，将连续曲面按照曲率变化梯度划分为12个独立的展开单元，每个单元对应标注了明确的角度、弧长、弦长参数，图中可见15°、30°等关键角度标注，以及1-12的分点编号，确保每个展开单元的变形量控制在工程允许的公差范围内。建模过程中严格遵循钣金展开的中性层原理，对每个分块的展开尺寸进行反复校核，通过软件的曲面展开功能生成初步展开轮廓后，再结合手工计算的放样数据对轮廓拐点、等分点位置进行微调，避免曲面展开过程中出现的拉伸、压缩变形导致的尺寸偏差。图纸采用双视图布局，上方为展开后的平面坐标定位图，通过横纵坐标轴标定每个分点的平面位置，用红色竖线标注各分点的高度方向尺寸，白色折线连接各点形成展开后的上口轮廓线；下方为构件的曲面投影放样图，用不同颜色的线条区分轮廓线、等分线、角度标注线，清晰呈现曲面的空间形态与展开逻辑。材质预设环节针对常用的Q235冷轧钢板、304不锈钢板等钣金材料设置了对应的折弯系数、展开补偿值参数，确保模型导出的展开尺寸可直接用于数控切割、折弯等加工工序，无需二次调整尺寸。整个设计过程完全遵循机械制图国家标准，所有标注清晰可读，分点逻辑符合一线放样工人的操作习惯，既可以作为钣金工放样作业的参考模板，也可直接导入数控加工设备完成自动化下料，大幅降低异形钣金构件的放样难度，提升加工精度与生产效率，适用于通风管道、异形料斗、曲面壳体等各类钣金构件的展开设计场景。
