制冷系统用高压浮式调节阀结构设计

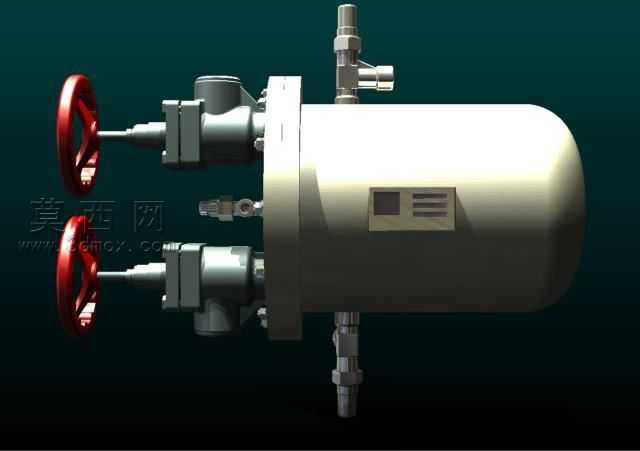

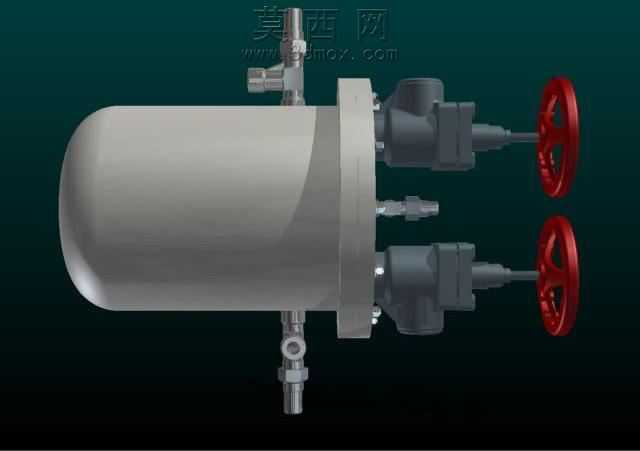

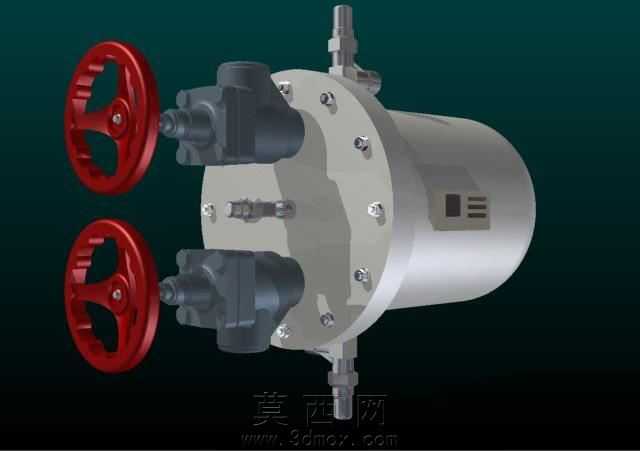

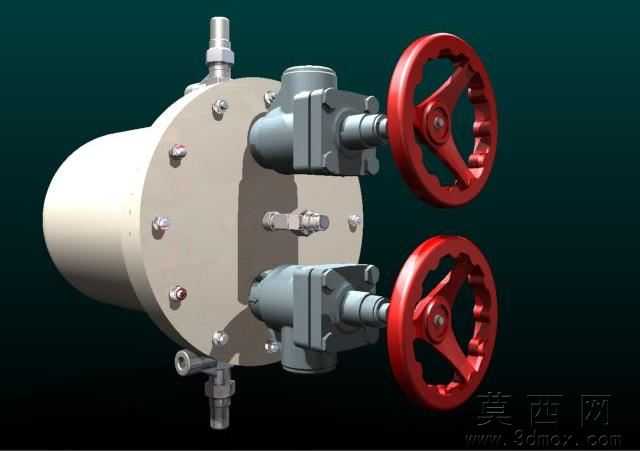

本作品为面向制冷系统应用的高压浮式调节阀三维建模设计，整体采用卧式圆柱罐体作为主体承载结构，建模阶段优先保证各部件装配公差的合理性，先通过基准轴与基准面定位罐体主轴线，依次完成筒身、两端法兰端盖的参数化建模，端盖上的螺栓孔采用圆周阵列方式排布，确保孔位同轴度与安装精度符合高压工况的密封要求。罐体侧面集成两组并联的手动调节机构，手轮采用红色酚醛树脂材质进行渲染，表面做防滑纹理处理，金属阀件部分做发黑氧化质感，还原工业手动调节阀的真实外观，手轮与阀杆的连接部位做了细节刻画，清晰展示螺纹传动的结构逻辑。罐体顶部与底部分别设置介质进出接口，接口处采用外螺纹连接结构，建模时还原了螺纹的牙型细节，同时在罐体侧面预留了液位观测窗口结构，窗口边框做金属包边处理，玻璃部分设置半透明材质并添加轻微反光效果，模拟真实液位计的视觉表现。设计过程中重点考量浮式调节的内部工作逻辑，罐体内部预留了浮球组件的安装空间，浮球随液位升降带动阀杆动作实现开度自动调节，建模时对内部流道做了平滑过渡处理，减少介质流动阻力，同时保证高压工况下的结构强度，罐体壁厚根据承压等级做了参数化设置，可根据实际使用压力调整壁厚参数。渲染阶段采用深色渐变背景突出金属主体的质感，金属罐体部分做哑光不锈钢材质处理，表面添加细微的拉丝纹理，阀件的铸铁部分做颗粒质感的哑光黑材质，手轮的红色材质做半哑光的胶木质感，各部件的边缘做轻微倒角处理避免生硬棱角，整体光影采用侧上方主光源搭配补光，清晰展示各部件的结构层次与装配关系，既还原了工业阀件的真实质感，也清晰呈现了浮式高压调节阀的结构设计逻辑，可用于制冷系统的方案演示、装配教学以及产品选型参考。
