带弹簧组合的滚花调节螺钉结构设计

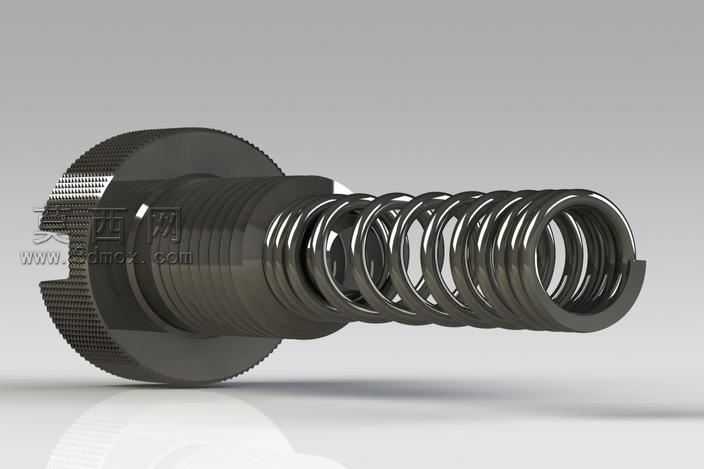

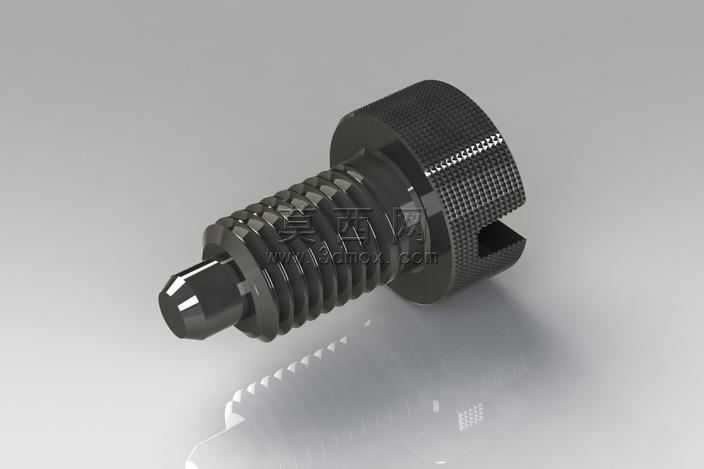

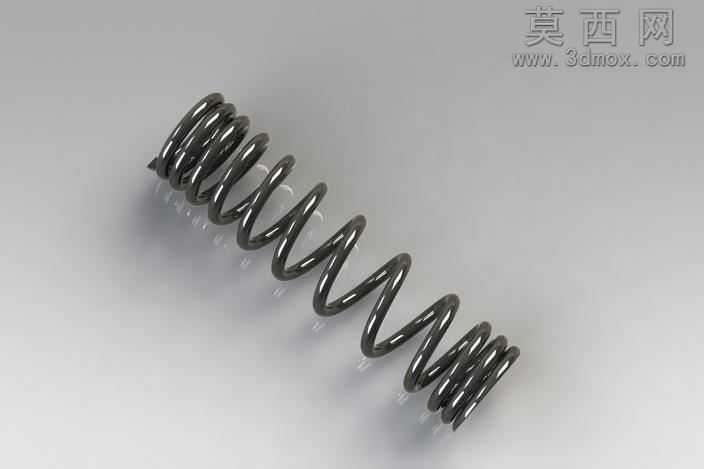

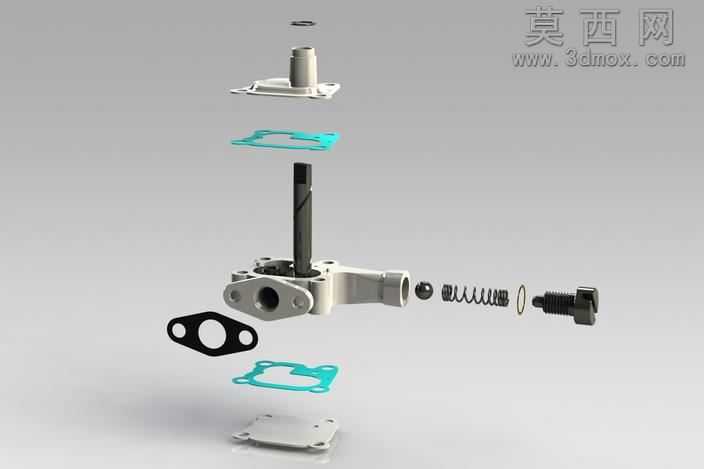

本作品为带弹簧组合的滚花调节螺钉三维建模设计，整体采用Solidworks完成参数化建模，通过对标准件结构的组合优化，实现兼具调节定位与弹性缓冲功能的集成式五金组件。建模过程中首先完成滚花螺钉主体的结构绘制：螺钉头部采用网纹滚花工艺结构，通过圆周阵列特征生成均匀的滚花纹路，保证手动调节时的摩擦力需求，螺钉杆部采用精密外螺纹结构，通过扫描特征生成符合国标牙型的螺纹轮廓，同时在螺钉头部与杆部过渡位置设计退刀槽结构，保证螺纹加工的工艺合理性。弹簧部分采用螺旋线扫描特征完成建模，严格按照圆柱螺旋压缩弹簧的参数规范设定节距、中径、丝径参数，弹簧两端设置并圈磨平结构，保证弹簧装配后的端面贴合度与受力均匀性。装配阶段采用同轴心配合与端面贴合配合完成螺钉与弹簧的组合定位，模拟实际工况下弹簧套设于螺钉杆部、一端抵接螺钉头部下端面的装配状态。渲染阶段采用金属材质体系，螺钉主体赋予发黑处理的合金钢材质，调整材质粗糙度与金属度参数还原紧固件的哑光金属质感，弹簧赋予抛光弹簧钢材质，通过环境光遮蔽效果凸显弹簧圈之间的层次结构与金属反光特性，背景采用浅灰色渐变影棚环境，添加柔和的地面反射效果提升整体渲染真实感。设计思路上，该组件主要应用于需要弹性预紧的调节工位，滚花头部可实现无工具手动调节，配套弹簧可在调节后提供持续的预紧力，避免螺钉受振动出现松动移位，整体结构紧凑，集成度高，可直接应用于各类机械设备的调节定位机构中，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整螺钉规格、弹簧参数，适配不同的安装工况。
