铣床用定心插入法兰盘结构设计

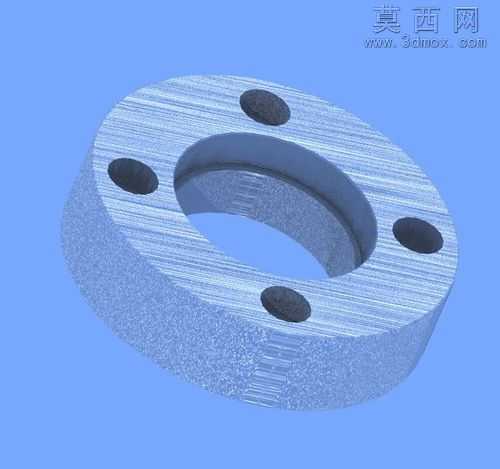

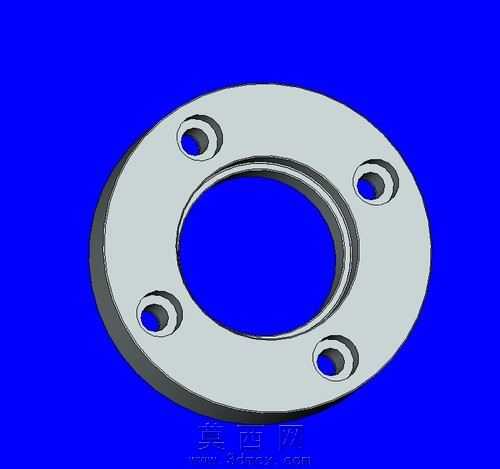

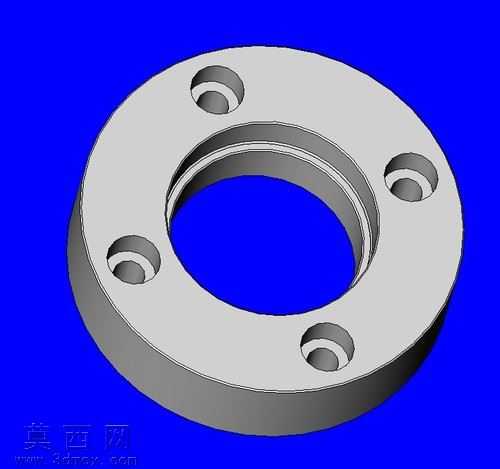

该三维模型为铣床配套使用的定心插入式法兰盘结构，建模过程中以回转体特征为基础，通过草图绘制确定法兰的内外径基准尺寸，采用拉伸凸台命令生成法兰的基体盘状结构，再通过圆周阵列命令完成四个安装孔的均匀排布，保证孔位的同轴度与位置度公差符合机械装配要求。建模阶段对法兰的中心通孔做了阶梯式结构设计，内层通孔用于适配插入轴的定心配合，外层台阶面用于轴向定位限位，四个沉头安装孔沿法兰盘圆周等距分布，既保证了安装时的受力均匀，也避免了螺栓头突出法兰表面造成的装配干涉。渲染环节采用金属哑光材质模拟钢制法兰的真实质感，对安装孔的内壁做了细微的粗糙度纹理处理，背景选用高对比度蓝色突出零件的轮廓特征，通过光影调整清晰展现法兰的厚度变化与孔位的深度结构。设计思路围绕铣床加工过程中的定心定位需求展开，该法兰作为定心插入设备的核心连接件，需要在轴类部件插入时实现高精度的同轴定心，同时通过盘状结构承载轴向与径向的装配载荷，建模时严格控制各配合面的尺寸精度，中心配合孔的公差带选用过渡配合区间，既保证插入时的导向顺畅，也能减少装配后的间隙晃动。四个安装孔的位置经过力学排布优化，在法兰盘受扭转载荷时可均匀分散螺栓的受力，避免局部应力集中导致的零件变形，法兰的外缘做了微小的倒角处理，既去除了加工锐边保证装配安全，也在视觉上让零件轮廓更符合工业零件的设计规范。整体模型完整还原了定心法兰的全部结构细节，没有冗余的特征设计，所有结构均服务于定心插入与装配固定的核心功能，可直接用于铣床定心工装的装配模拟、工程图导出以及后续的加工工艺规划参考。
