狭长海湾型机械连接臂结构设计

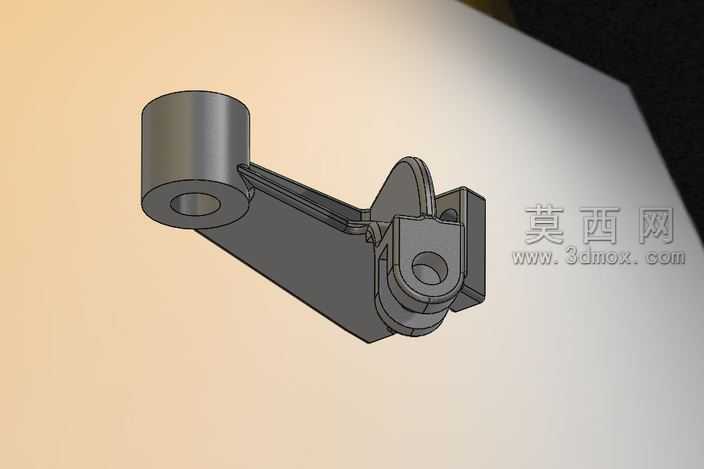

该作品为狭长形态的机械连接臂三维建模成果，整体采用扫掠式建模逻辑完成主体结构搭建，建模过程中先绘制基准平面上的轮廓草图，以臂身的狭长走向为扫掠路径，逐步生成连续的实体主体，保证臂身整体的流线型过渡与结构强度。模型左侧设置同轴套筒结构，内壁做了精准的孔径约束，可适配对应规格的转轴实现铰接转动，套筒外壁做了圆角过渡处理，避免应力集中问题。臂身主体采用薄壁加筋的结构设计，在保证整体轻量化的同时，通过内侧的加强筋结构提升抗弯折性能，筋位的走向完全贴合臂身的受力传导路径，在铰接点位处做了局部加厚处理，匹配转动过程中的载荷需求。右侧的连接端采用分体式铰接座设计，预留了同轴销孔与侧边定位卡槽，可与配套的执行构件实现快速装配，销孔内壁做了同轴度约束，保证转动过程中的同轴精度，避免卡滞问题。渲染阶段采用哑光金属材质赋予整体结构，材质表面添加了细微的磨砂纹理，模拟实际机加工后的金属表面质感，场景采用柔和的侧方打光，清晰呈现臂身的结构轮廓与各部位的衔接关系，阴影过渡自然，能够直观展现各结构的空间位置与装配关系。设计过程中充分考虑了构件的运动行程限制，在铰接部位设置了对应的限位凸台结构，可约束连接臂的转动角度范围，避免超程运动带来的结构损坏，各连接点位的尺寸公差均按照通用机械装配标准预留，保证后续加工装配的可行性，整体结构紧凑，狭长形态的设计可适配狭窄安装空间内的传动连接需求，各部位的壁厚经过合理核算，在满足承重要求的前提下尽可能降低构件自重，提升传动过程中的响应效率。
