连李PC-K7B立式电脑机箱结构设计

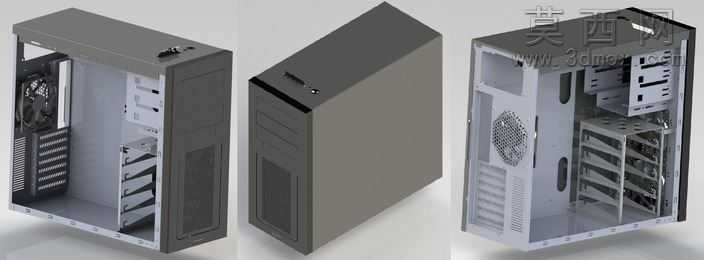

本作品为立式台式电脑机箱的三维结构设计，建模过程严格遵循标准ATX机箱的装机兼容规范，对机箱的各个功能分区进行了精细化的三维还原。建模阶段首先搭建机箱整体的外框基准，确定机箱的长宽高整体尺寸，对外壳的钣金折弯结构做了精准的参数化建模，还原了金属板材折弯后的圆角过渡、板材拼接的卡扣与螺丝固定位结构。模型完整呈现了机箱的三个核心视角：左侧透视角清晰展示了机箱内部的硬件安装位布局，包括前置光驱位、硬盘笼安装架、主板固定铜柱位、后置电源安装仓、PCI扩展槽挡片位，同时还原了机箱前部、后部的散热风扇安装位结构，对内部的走线空间、硬件安装避让间隙做了符合实际装机要求的尺寸预留；闭合外盖视角还原了机箱前面板的光驱弹出按键、USB及音频接口预留位、前面板通风栅格结构，以及机箱顶盖的开机重启按键布局，对外壳表面的哑光磨砂质感做了材质区分；内部骨架视角则单独呈现了机箱的金属框架结构，清晰展示了框架的冲压加强筋、各个安装位的固定孔位、侧板的卡扣导轨结构，还原了钣金机箱的冲压、折弯加工特征。材质渲染阶段，对机箱外壳采用哑光深灰金属材质，调整材质的粗糙度参数还原普通商用机箱的磨砂金属质感，对内部金属骨架采用浅灰镀锌钢板材质，区分出外壳与内部骨架的材质差异，对散热网孔部分采用半透明的金属网材质，还原网孔的通透视觉效果，渲染过程中添加了柔和的环境光，突出机箱结构的立体感与金属材质的质感。设计思路上以满足常规台式硬件的安装兼容性为核心，兼顾机箱的结构强度与散热通风需求，所有安装位的尺寸均参考通用PC硬件的标准规格设计，预留了足够的硬件安装操作空间，还原了真实机箱的可拆卸结构逻辑，可用于机箱结构学习、装机方案模拟、钣金结构设计参考等场景。
