手紧式阶梯钻与自紧钻夹头组合结构

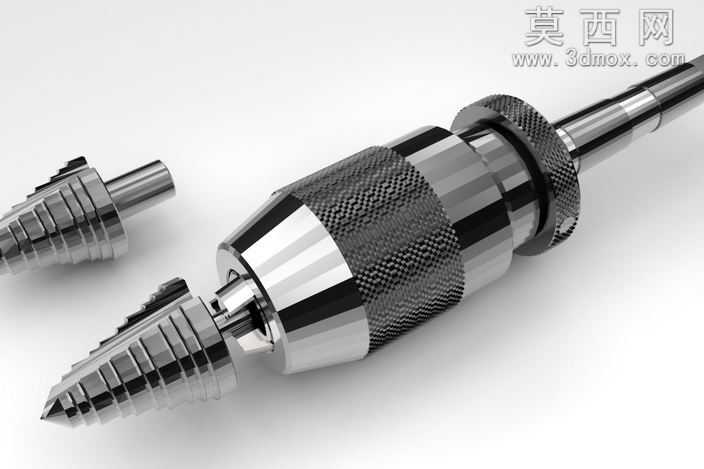

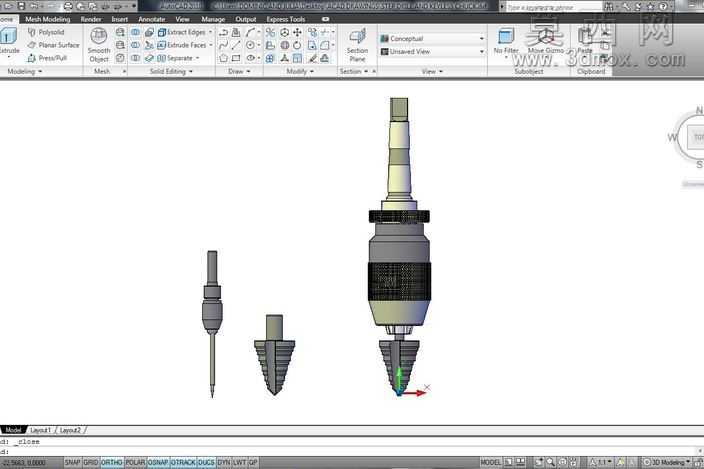

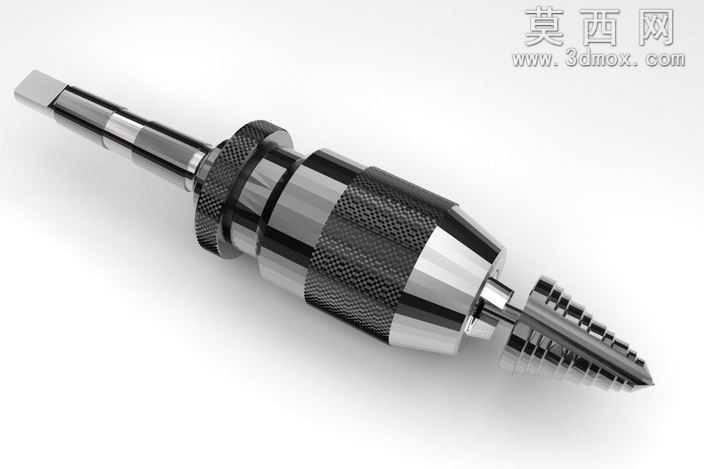

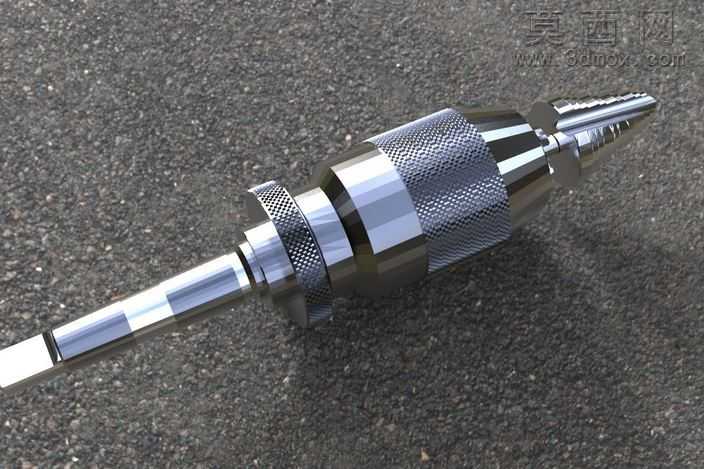

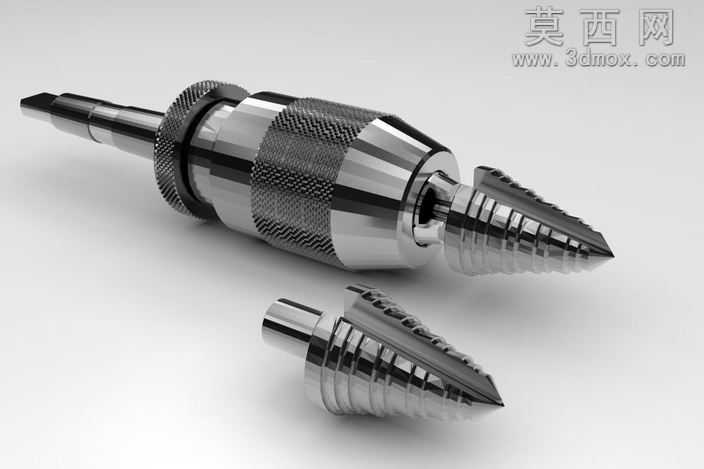

本作品为手紧式阶梯钻配套自紧钻夹头的三维建模设计，整体建模过程严格遵循机械加工刀具与夹具的实际尺寸公差规范，在三维建模阶段首先完成各零部件的参数化草绘，针对钻夹头主体的滚花纹理部分，采用螺旋扫描结合阵列特征的方式还原真实的防滑握持结构，保证滚花的齿距、齿深与工业实物一致，避免建模失真。夹头内部的三爪夹紧结构采用装配约束完成联动模拟，还原手紧操作时爪体同步收拢夹紧钻柄的运动逻辑，各爪体的斜面配合角度经过反复校核，保证夹紧状态下无结构干涉，同时匹配阶梯钻的直柄装夹尺寸。阶梯钻的阶梯切削刃部分采用多段拉伸结合旋转切除的方式完成建模，每一级切削台阶的刃口角度、排屑槽螺旋升角都参考通用阶梯钻的工业设计参数，排屑槽的曲面过渡做了平滑处理，还原真实刀具的排屑路径结构。材质渲染阶段，整体金属部件采用抛光合金钢材质，调整金属粗糙度参数模拟高速钢刀具经过精磨后的金属光泽，滚花部位单独调整粗糙度数值，还原防滑纹理的哑光磨砂质感，与夹头主体的亮面金属形成视觉区分，阶梯钻的刃口部分做了细微的倒角高光处理，突出切削刃的锋利质感。设计思路上围绕手紧操作的便捷性展开，夹头的握持段做了符合人体工学的直径设计，滚花覆盖区域匹配人手握持旋转的发力位置，无需额外扳手即可完成钻具的装夹锁紧，阶梯钻的多级直径设计可实现单把钻头完成不同孔径的钻孔加工，减少换刀步骤，适配多场景的金属钻孔加工需求，整体装配完成后做了全局干涉检查，保证各活动部件在装夹、拆卸动作中无碰撞，结构逻辑完全符合实物的工作原理。
