隐藏式平板合页五金构件三维设计

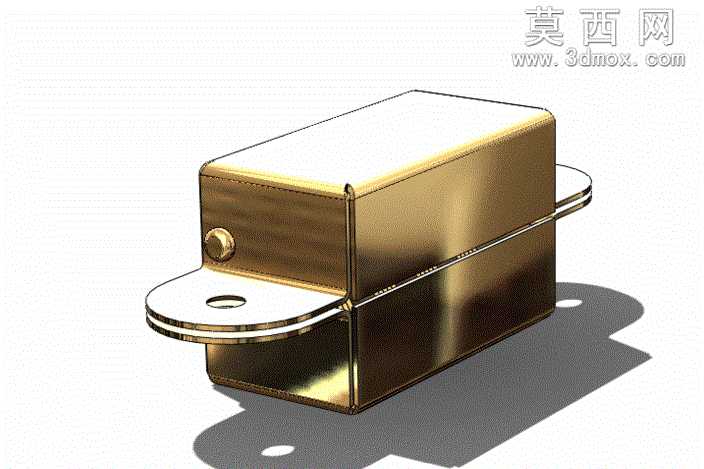

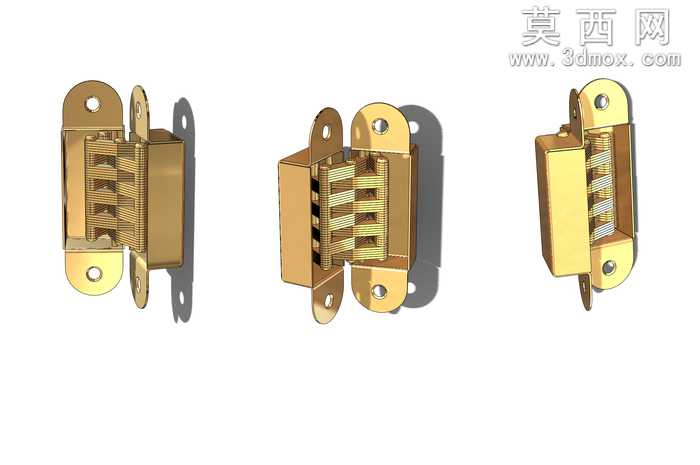

本作品为隐藏式平板合页的三维设计成果，建模阶段依托SolidWorks平台完成全参数化构建，首先以合页的暗装使用需求为核心逻辑，先绘制主体盒体的基准草图，通过拉伸、抽壳命令构建上下两个对称的盒状基座，两个基座分别对应门扇与门框的安装位，侧边伸出的带安装孔耳板通过拉伸凸台、切除命令完成，耳板上的沉头安装孔严格匹配通用五金安装螺丝的尺寸规范，确保实际安装时螺丝可完全沉入孔位不外露，实现完全隐藏的安装效果。盒体侧面的转动销轴结构通过旋转凸台命令生成，销轴与基座的配合间隙经过反复参数调整，既保证转动时的顺滑度，又避免间隙过大导致的门扇晃动问题。渲染阶段采用金属材质系统，为主体赋予抛光黄铜材质，调整材质的反射率、粗糙度参数，模拟真实黄铜五金的金属光泽与细腻质感，场景中添加柔和的环境光与定向主光源，投射出清晰柔和的阴影，凸显合页的立体结构与金属质感，同时在渲染输出时调整视角，完整展示合页闭合状态下的整体外观与结构细节。结构设计上采用完全内藏的转动结构，当门扇闭合时，整个合页完全隐藏在门扇与门框的开槽内部，外部无任何外露构件，兼顾美观性与防盗性能，两个耳板的安装孔位经过力学排布优化，确保安装后受力均匀，可承受常规室内门扇的长期开合载荷。设计思路围绕暗装门窗五金的使用痛点展开，摒弃传统明装合页外露影响美观、易被外力破坏的缺陷，通过盒式包裹结构将转动副完全收纳，同时严格控制整体尺寸，适配常规室内木门、金属门的开槽安装尺寸，模型包含完整的装配结构与零件细节，可直接用于五金产品的开模生产参考，也可用于门窗装配场景的三维可视化展示，模型的所有特征均保留参数化历史记录，可根据不同的门扇厚度、承重需求快速调整尺寸参数，生成适配不同场景的合页衍生型号。
