多色拼接网络套接字结构三维设计

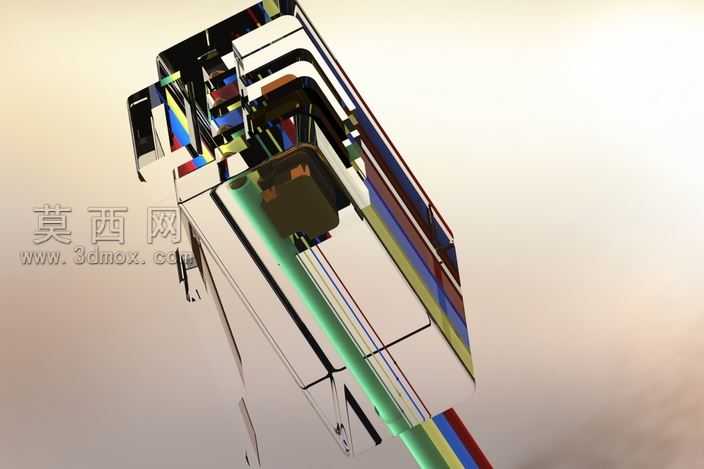

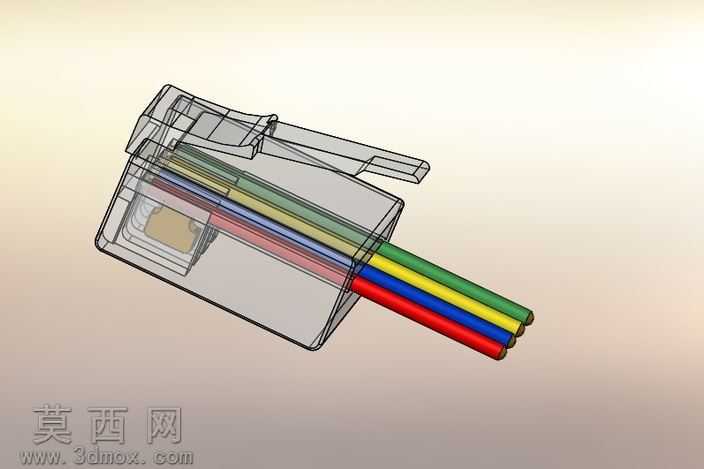

本作品为网络套接字的三维结构设计，建模阶段采用参数化建模逻辑，先梳理套接字的核心插接配合逻辑，将整体结构拆分为外层防护壳体、内部插接端子固定架、线路导向槽三个核心模块，每个模块的尺寸参数均按照通用网络接口的适配标准进行设定，确保后续装配时各部件的配合公差控制在合理范围内。建模过程中优先使用草图拉伸、切除命令构建基础实体，针对壳体边缘的多色拼接分层结构，采用多实体建模方式分别构建每一层的壳体片体，不同层的片体之间预留0.1mm的装配间隙，既保证拼接后的视觉层次感，也避免实体干涉问题。材质设置阶段，为不同分层的壳体分别赋予不同的基础材质，外层深色结构采用哑光硬质塑料材质，调整粗糙度参数至0.8模拟磨砂塑料的质感，中间彩色夹层分别赋予红、蓝、黄、绿等亮色半透明塑料材质，适当调整透明度与折射参数，让夹层呈现出通透的叠层视觉效果，内部的金属插接端子赋予抛光金属材质，添加轻微的反射模糊模拟真实金属端子的表面质感。渲染阶段采用三点布光方案，主光源从模型斜上方45度角照射，打亮模型主体结构与正面的拼接层次，补光源从侧后方照射勾勒模型的边缘轮廓，避免暗部细节死黑，顶光补充整体环境亮度，同时开启环境光遮蔽效果，强化各层结构之间的缝隙阴影，让分层拼接的结构感更加突出。结构设计上充分考虑网络套接字的实际使用场景，内部的线路导向槽做了圆角过渡处理，避免网线穿入时被尖锐边角划伤，外层壳体的边缘做了倒角处理，提升握持安装时的手感，插接端的卡扣结构做了弹性形变的预留设计，保证插接时的卡扣卡合力度适中，既不会轻易脱落也不会出现插拔困难的问题。整体设计在满足网络套接字基础连接功能的前提下，通过多色分层的外观设计提升了产品的辨识度，所有结构细节均经过装配干涉检查，确保各部件可以顺利组装，符合实际生产加工的工艺要求。
