1又1/4管道用等径三通接头结构设计

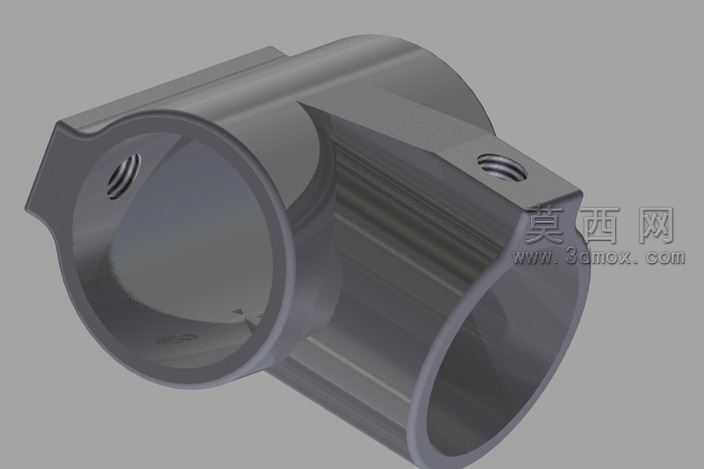

本模型为适配1 1/4英寸规格管道的三通接头，采用三维参数化建模方式完成整体结构设计，建模过程中首先以公制单位为基准，确定三个连通端口的同轴度与相交角度，保证三个接口的中心轴线处于同一平面且两两夹角为120度，满足流体在管路中分流、合流的流向需求。模型主体采用薄壁圆筒相交的布尔运算生成基础流道结构，内壁做平滑过渡处理，避免流道内部出现直角死角，减少流体输送过程中的阻力与杂质沉积风险。接头的两个外侧延伸耳座为一体化建模生成，耳座上的内螺纹孔严格遵循通用管螺纹标准参数设计，螺纹牙型、螺距、深度均匹配对应规格的紧固螺丝，用于安装时对接头进行位置固定，避免管路运行过程中接头受流体压力冲击出现移位、松脱问题。材质渲染阶段采用哑光深灰色硬质工程塑料质感，模拟工业级注塑管件的真实外观，表面做细微的磨砂纹理处理，还原实际产品的表面质感，同时对端口边缘做微小的倒角处理，既去除建模生成的尖锐棱角，也匹配实际生产中管件的脱模工艺要求。设计过程中重点校核了三个端口的配合公差，保证接头与同规格管道插接时的配合紧密度，同时对耳座的厚度、螺纹孔的周边加强结构做了力学优化，在控制整体重量的前提下提升耳座的结构强度，避免紧固过程中耳座出现开裂变形。整体模型结构完整，特征参数清晰，所有结构均符合实际管件的生产加工工艺要求，可直接用于管路系统的装配验证、产品展示以及后续的工程出图与生产参考。
