石油输送设备用轴修复配套密封座结构

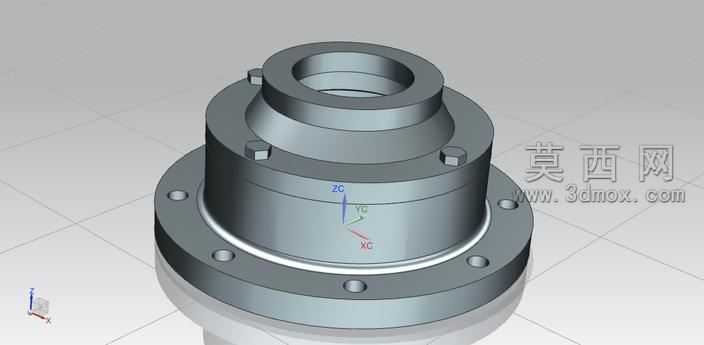

本模型采用NX三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工艺逻辑，以回转体特征为核心搭建整体框架，首先通过草图绘制各段轴孔的截面轮廓，利用回转命令生成主体基座的基础形态，保证各段同轴度公差符合装配要求。模型材质采用工业常用的合金结构钢设定，渲染阶段赋予金属哑光质感，通过环境光遮蔽效果凸显法兰盘、螺栓凸台、阶梯轴孔的结构层次，清晰呈现各部件的装配关系。结构设计上，底部为带均布安装孔的圆形法兰基座，用于与输送设备的机架端面定位连接，法兰盘上的螺栓孔采用沉孔设计，可避免螺栓头外露造成的磕碰干涉；中部为阶梯式筒体结构，外壁设置六处均匀分布的螺栓凸台，用于安装端盖实现内部密封腔体的压紧固定，筒体内壁设计有多层阶梯槽，可适配不同规格的密封件、轴承的安装定位，满足轴类部件回转过程中的支撑与密封需求；上部为缩径式轴伸端结构，内壁预留密封件安装槽，可配合石油海帕密封件实现输送介质的防泄漏密封。设计思路围绕石油输送场景下的轴件修复需求展开，针对输送机链轮与轴长期运转后出现的磨损、密封失效问题，该密封座可作为修复替换部件，无需整体更换输送主轴，仅通过更换该配套座体即可重新实现轴承定位、密封防护的功能，大幅降低设备维修成本与停机时长。建模过程中对所有安装孔位、配合尺寸均做了参数化关联，可根据不同规格的输送轴径、链轮尺寸快速调整模型参数，适配不同型号的输送机维修需求，各倒角、退刀槽等工艺细节均按照机械设计标准添加，保证模型可直接对接生产加工环节，渲染输出的效果图清晰展示了部件的外观形态与装配位置，可作为维修装配的参考示意使用。
