科里奥利1?ANSI600RF质量流量计三维设计

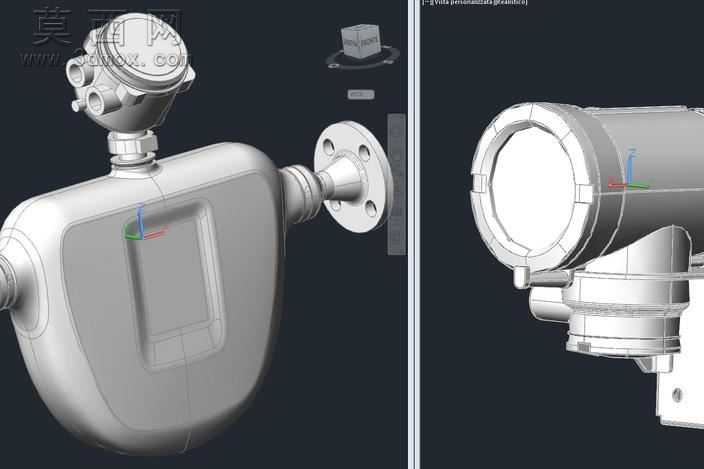

本作品为科里奥利原理质量流量计的三维建模设计，采用三维参数化建模软件完成全结构1:1比例构建，完整还原了ANSI 600 RF高压法兰连接规格的产品形态。建模过程中首先梳理产品的功能结构逻辑，将整体拆分为测量管主体、变送表头、法兰连接端、接线腔体四个核心模块逐一构建：测量管主体采用双曲面壳体造型，通过曲面放样、加厚、布尔运算完成腔体结构，精准还原壳体表面的凹陷显示区域轮廓，保证壁厚均匀符合工业仪表的耐压设计要求；变送表头部分采用回转体建模方式，依次构建接线口、防爆壳体、显示端盖结构，对表头表面的防爆螺纹接口、密封台阶细节做了精细化处理，还原工业防爆仪表的结构特征；两侧连接法兰严格遵循ANSI 600 RF的标准尺寸参数，绘制法兰盘截面后回转生成基体，再通过阵列特征完成螺栓孔的均匀排布，法兰密封面的凸台结构、倒角细节均做了精准还原，保证模型可直接用于装配干涉校验。材质与渲染环节，针对不同部件匹配对应工业材质：测量管主体与法兰采用316L不锈钢材质，调整金属粗糙度参数模拟锻压不锈钢的哑光金属质感，变送表头壳体采用铸铝材质，适当提高表面粗糙度值还原铸铝件的细微颗粒质感，接线口、密封部位采用工程塑料材质，调整漫反射参数匹配工业塑料的视觉特征。渲染阶段采用三点布光方案，主光源模拟工业车间顶光效果，辅光源补全暗部细节避免结构死黑，轮廓光勾勒产品边缘提升立体感，背景选用深灰色纯色背景突出产品本身，最终渲染效果清晰呈现产品的结构层次与材质差异。设计过程中充分考虑工业仪表的实际装配逻辑，各部件之间的连接间隙、密封位置、安装定位结构均做了对应处理，模型无破面、无重叠面、无多余几何特征，整体结构完整，既可以用于产品方案展示、安装培训演示，也可作为同类仪表产品改型设计的基础参考模型，帮助设计人员快速理解科里奥利质量流量计的结构组成与连接方式。
