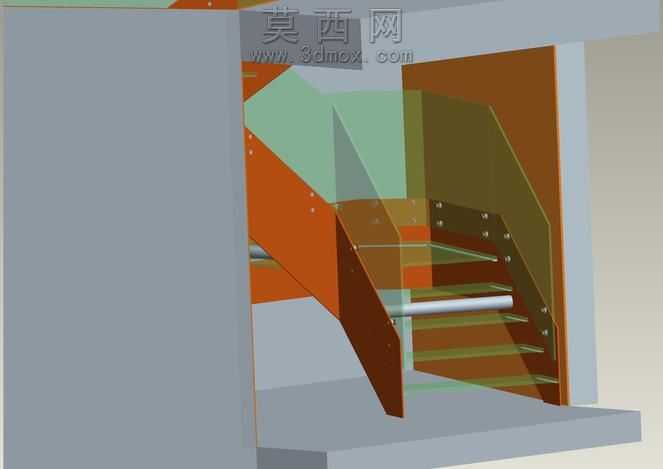

现代家装玻璃楼梯三维结构设计

做这个玻璃楼梯模型的时候，一开始是从加工适配的角度切入的，毕竟这类家装构件最怕建模时只看视觉效果，忽略实际生产安装的公差问题。最开始搭骨架的时候，没有直接拉整块的玻璃侧板，而是先把两侧的金属承重梁做了拆分，每一段梁的连接位都留了2mm的安装间隙，毕竟现场安装的时候墙体不可能完全垂直，要是建模时把配合做死，实际装的时候根本卡不进去。踏步部分一开始想做全玻璃的，后来考虑到实际使用的防滑需求和承重冗余，把踏步基层改成了金属承托板，表面再覆玻璃面层，承托板和侧边梁的连接位特意做了沉头孔的细节，螺丝锁进去之后不会突出表面，避免后期刮蹭到玻璃面层留下划痕。玻璃曲面的处理其实没做太复杂的弧度，毕竟家装用的玻璃楼梯大多是直跑加小转角，反而是玻璃边缘的倒角细节磨了很久，每一块玻璃的外露边都做了1.5mm的圆角处理，不是生硬的直角，既符合钢化玻璃的加工工艺要求，渲染的时候也不会出现边缘死黑的生硬光影。装配逻辑上是从下往上搭的基准，最底部的落地基座先锁死在地面基准面上，每往上装一段侧梁，就同步把对应的踏步承托板、玻璃护栏的卡位槽做配合，卡位槽的宽度比玻璃厚度多留了1mm，用来打结构胶填充，不会出现玻璃硬卡进去受力不均容易碎裂的问题。材质调试的时候，金属部分没有用亮面的不锈钢，选了偏暖的棕调金属质感，和透明玻璃的冷感形成平衡，玻璃材质特意加了一点点轻微的泛绿透射参数，还原真实钢化玻璃的质感，而不是完全失真的超白透效果，光影打下来的时候，玻璃在踏步上投下的淡绿色折射阴影，能让整个模型的真实感提上来。中间也做过取舍，一开始想在护栏上加金属扶手管，后来考虑到这个款是偏极简的无扶手设计，加了反而破坏通透感，就把扶手的结构整合到了侧梁的上沿，把侧梁上沿做了圆弧收边，直接充当扶手功能，既省了额外的构件，也让整个楼梯的线条更利落。整个模型做完之后，还特意核对了每一个连接位的可拆装性，没有出现死结构，每一块玻璃、每一段金属梁都可以单独拆分替换，不管是用来做家装效果演示，还是给加工厂做结构参考，都能直接用，不会出现看着好看但实际做不出来的问题。
