焊后热处理控制机柜三维结构设计

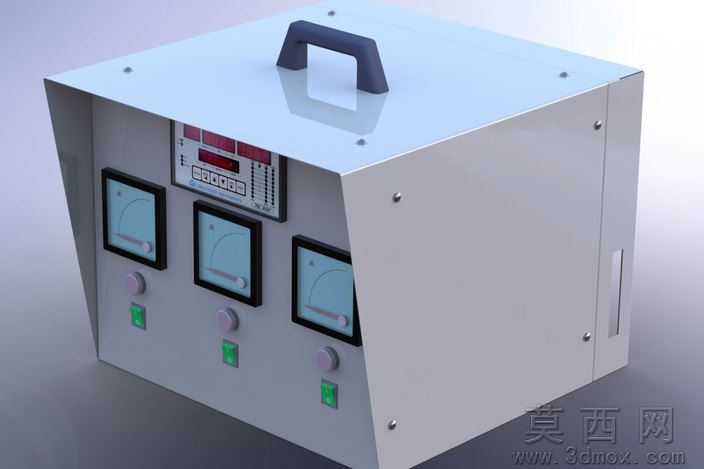

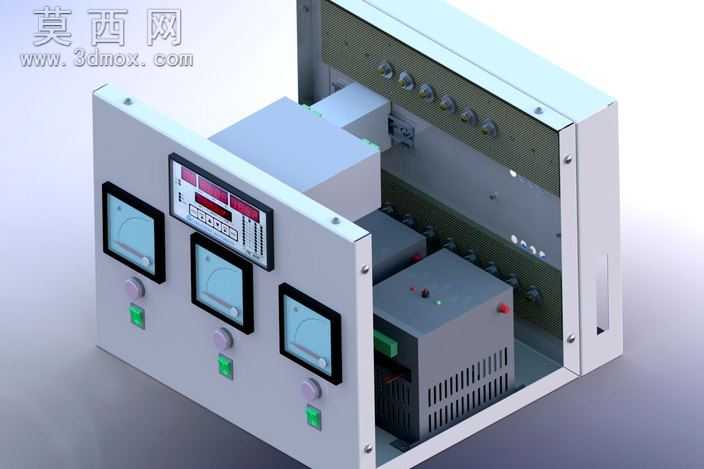

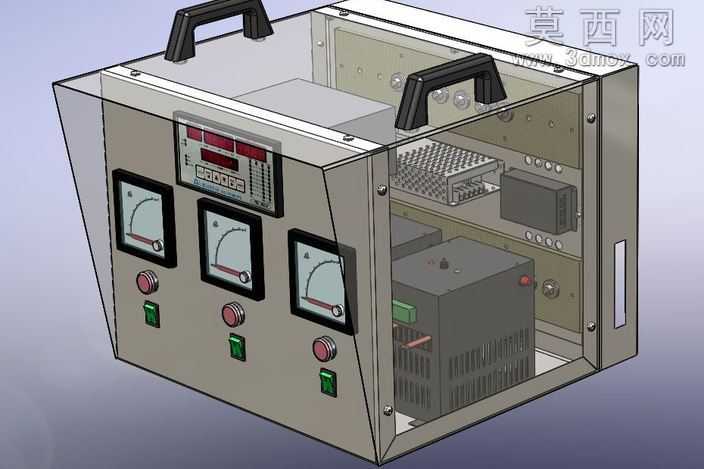

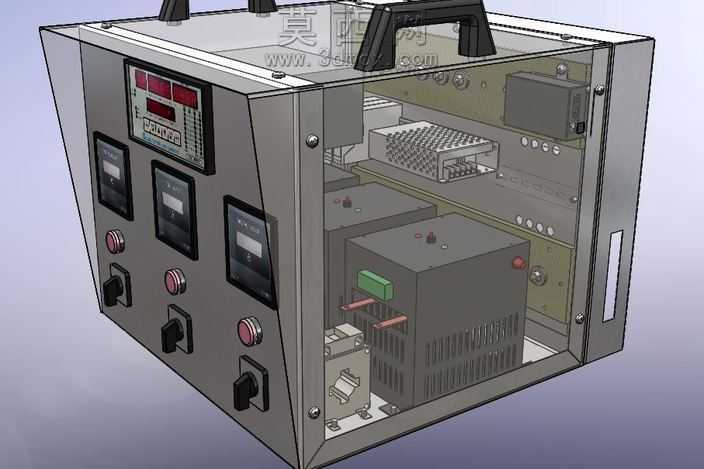

做这个PWHT控制器的三维模型时，我是从实际车间焊后热处理的操作场景倒推结构的，毕竟这类设备常年在焊接工位旁跑，粉尘大、偶尔还会被工件磕碰，结构上不能做的太娇贵。一开始画前面板的时候，我没直接把三个指针表、数显温控模块和按钮随便堆上去，先按操作人员站着操作的视线高度定了数显模块的位置——刚好在面板上半区居中，不用低头弯腰就能看清实时温度曲线和参数，三个指针式电流表竖向错开排布在数显模块左侧，每个表下方对应一组启停按钮和状态指示灯，操作的时候不会按错对应回路。面板和箱体的连接我特意留了1.5mm的折弯止口，不是简单的平面贴合，这样装配的时候不用反复对齐孔位，扣上去就能直接拧固定螺丝，还能挡住侧面的缝隙，避免焊接打磨的铁屑飘进箱体内。

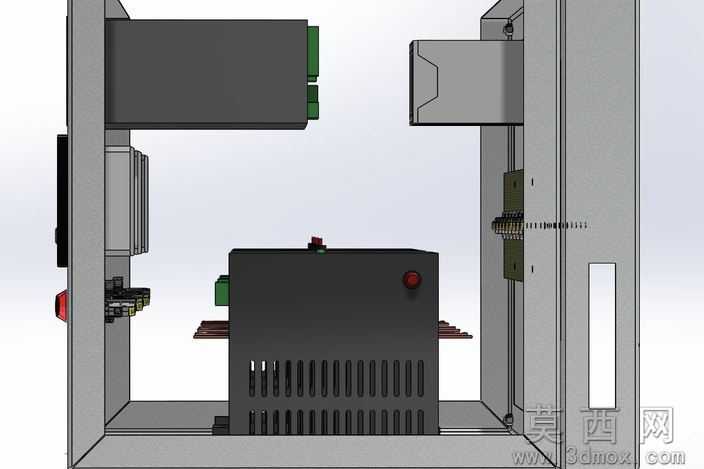

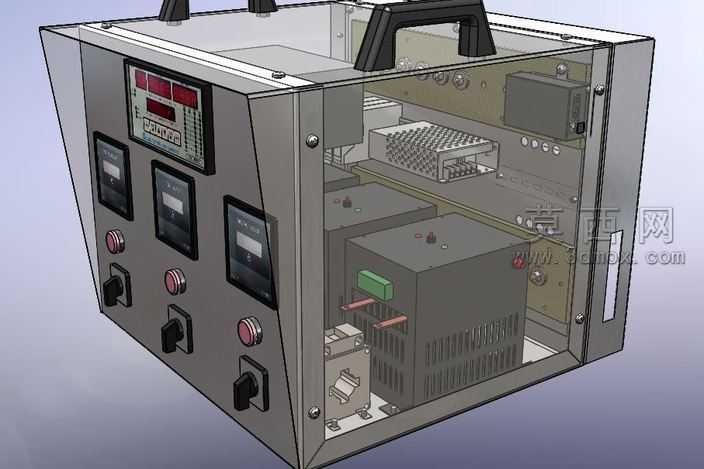

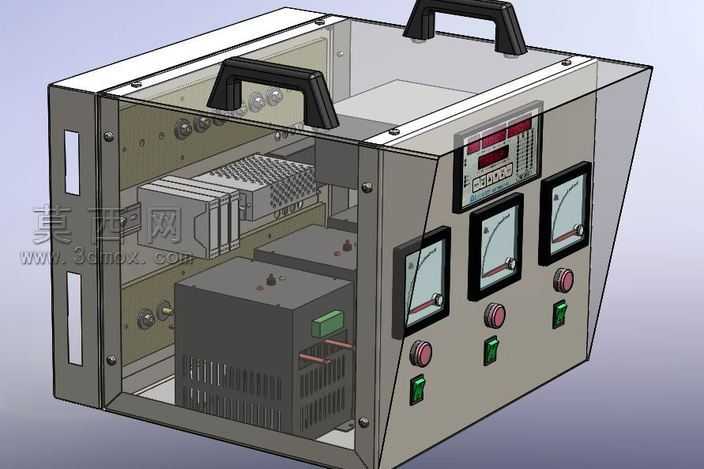

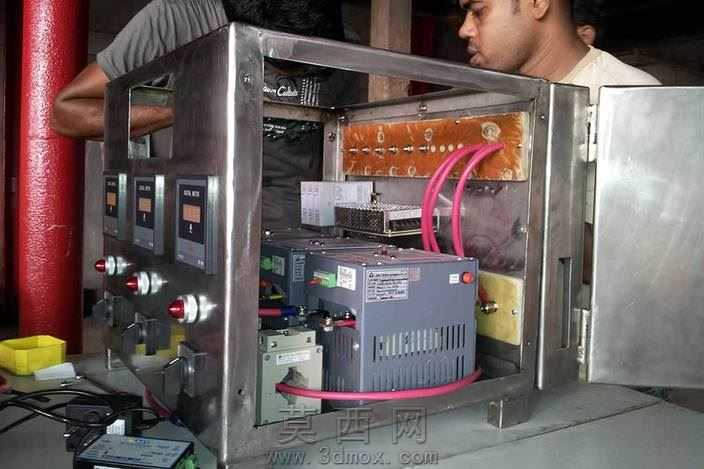

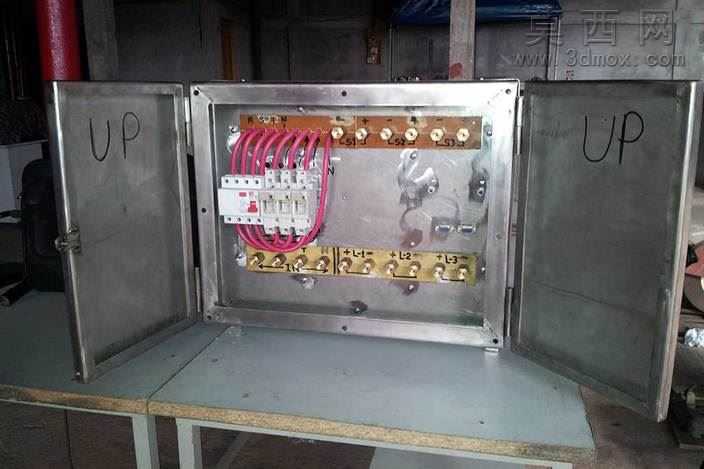

机箱内部的元器件排布我也没按理想化的整齐来摆，主回路的散热模块靠箱体后侧的通风槽放，和前面板的弱电控制模块之间留了30mm的隔距，还加了个简易的走线槽分隔强电和弱电线路，避免强电干扰温控模块的采样精度。一开始我把电源模块放在了箱体最底部，后来转念一想车间地面偶尔会有积水溅上来，又把电源模块往上挪了40mm，底部留出走线和散热的冗余空间，固定脚的位置也做了翻边强化，不会因为长期吊装或者台放出现变形。

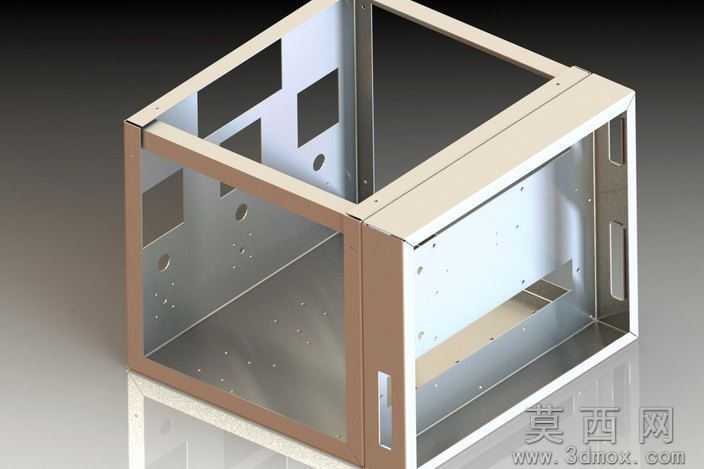

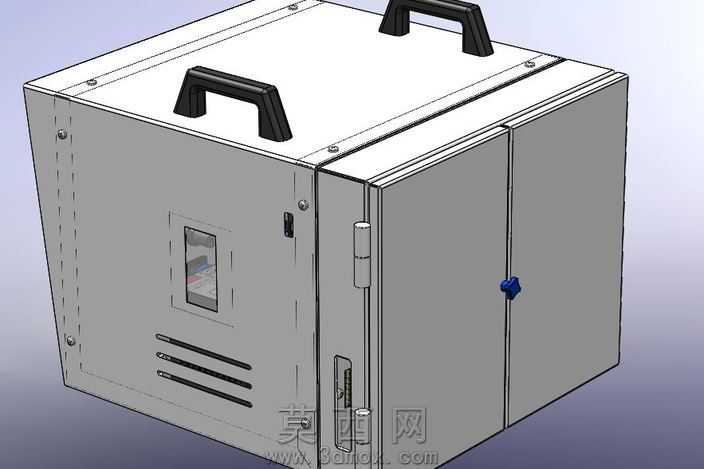

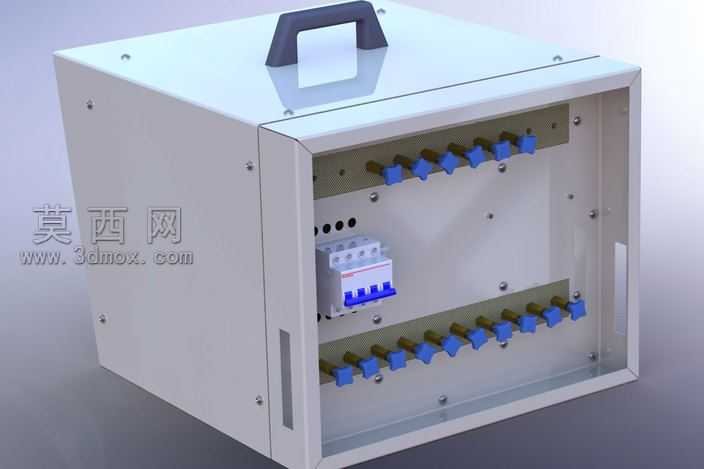

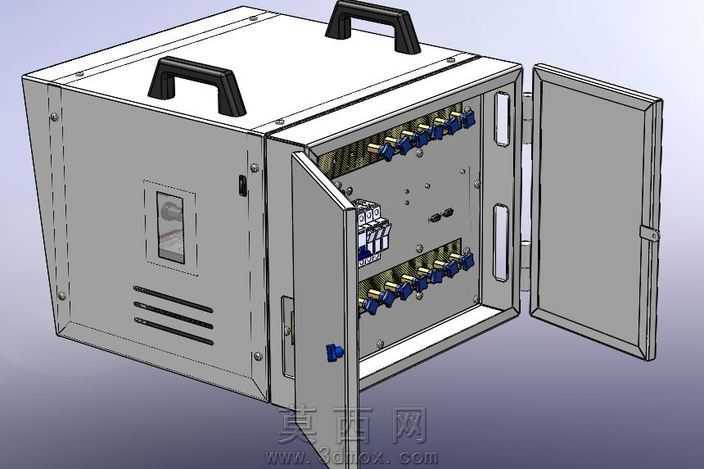

做外壳曲面的时候其实没搞太多花里胡哨的造型，就是把箱体的所有外露棱边都做了R2的圆角倒边，一来是搬运的时候不会割破操作人员的劳保手套，二来钣金折弯的时候R角刚好匹配常规折弯机的下模开口，不用额外开特殊模具，加工的时候能省不少事。材质调试的时候我特意给箱体外壳选了哑光浅灰的喷塑质感，不是亮面金属，因为车间里灯光杂，亮面会反光晃眼看不清面板上的数值，按钮用了醒目的绿色和淡紫色区分，指示灯做了半透明的磨砂质感，亮起来的时候光线不刺眼但隔着两三米也能看清设备运行状态。

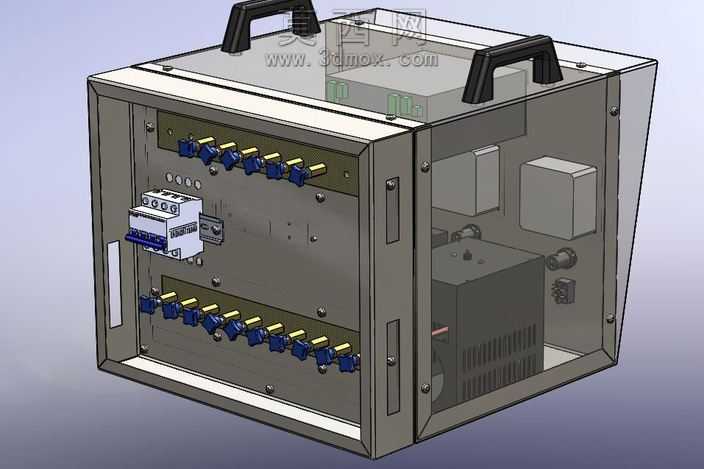

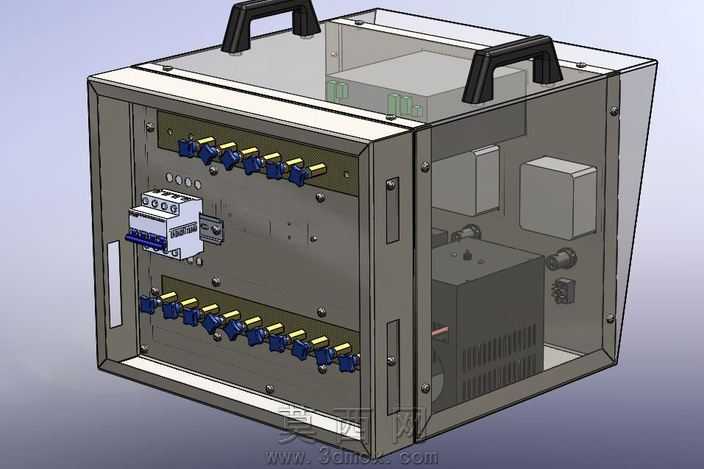

装配逻辑上我把所有内部元器件都设计成了导轨安装的结构，不用在箱体上焊一堆固定支架，后期维护的时候换模块直接卡导轨上就行，前面板的元器件都带自带的固定卡扣，穿线的时候从面板背面的过线胶圈走，不会磨破线皮。整个模型做下来没有多余的装饰结构，每一处折弯、每一个孔位都是对着实际加工和使用场景调的，不管是拿来做实训教学的结构演示，还是直接导出图纸做小批量生产的参考，都能直接用，不会出现建模看着好看实际做不出来的问题。
