C型对称式夹持定位工装结构设计

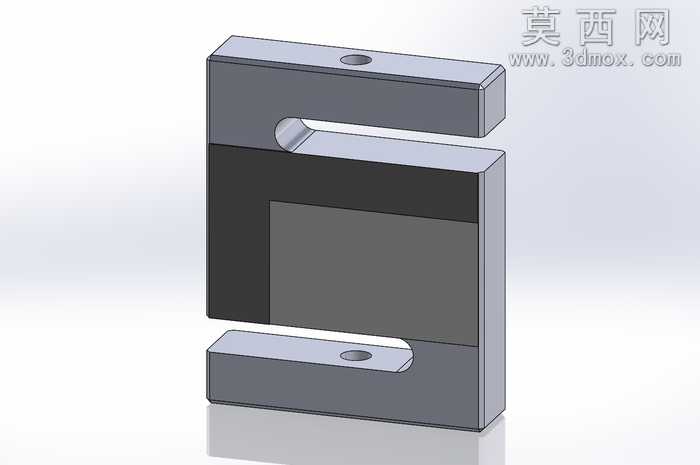

车间里做小零件铣削、钻孔加工时，最头疼的就是普通平口钳夹持有干涉，尤其是需要在工件上下端面同时加工定位孔的场景，钳口挡在加工位正前方，刀具下探时要么得加长刀杆引发振刀，要么得二次装夹找正，累计误差经常超0.05mm的公差要求。这款C型夹持工装的三维模型，就是针对这类加工痛点做的结构验证。

上下两个悬臂的定位沉孔做了同轴度约束，建模时特意把孔位的位置度公差按0.02mm的装配要求做了基准对齐，两个悬臂的内侧夹持面做了0.01mm的平面度仿真校验，避免夹持时出现点接触压伤工件表面。中间的镂空区域不是随便挖的减重槽，是特意留出的刀具避让空间，不管是立铣刀走轮廓还是钻头钻上下端面的孔，刀具全程不会碰到工装本体，一次装夹就能完成工件三个面的加工工序，不用中途拆件重新找正。

建模时特意调整了悬臂的厚度比例，最初做的第一版悬臂厚度偏薄，做受力仿真时夹持力到120N就出现了0.03mm的翘曲变形，会直接导致加工尺寸超差，后来把悬臂根部的圆角从R2加大到R5，同时把悬臂厚度增加了2mm，再做仿真时夹持力拉到200N，变形量控制在0.008mm以内，完全满足精加工的装夹刚性要求。上下两个定位沉孔是用来装固定压块的，孔的深度做了公差适配，压块装入后不会突出悬臂表面，避免和工作台或者刀具发生干涉。

中间的黑色区域是做的表面处理区分，实际加工时这个区域做发黑处理提升防锈能力，上下夹持面做磨床精磨到Ra0.8的粗糙度，保证和工件接触的平整度，不会因为接触面粗糙导致装夹时工件倾斜。模型里把所有棱边都做了R0.5的倒角处理，没有尖锐的毛刺边，不管是工装装配还是车间现场使用，都不会划伤操作人员的手，也不会在装夹工件时刮伤工件的已加工表面。

做这个模型的核心目的就是验证这类C型工装的结构刚性和加工避让空间是否匹配实际生产需求，把之前现场加工时遇到的装夹干涉、变形超差、二次找正费时间的问题，在三维建模阶段就通过结构调整解决掉，不用等实物做出来再反复改模浪费材料和加工时间。
