铸造作业用钢制框架工装台结构设计

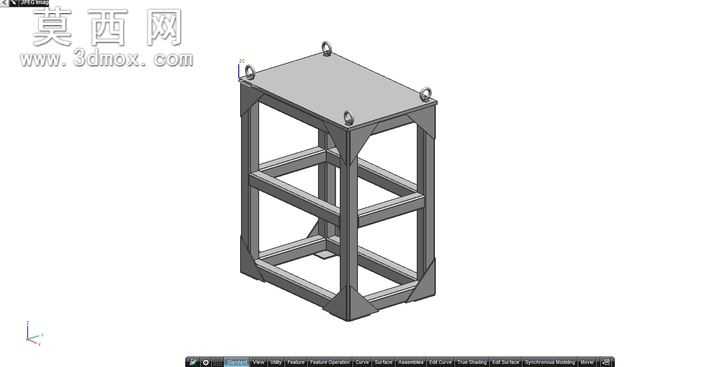

铸造车间里的工装台架最容易出问题的就是边角磕碰和吊装变形，不少现场用的简易台架用不了半年，角部焊缝就被砂箱、铸件撞得开裂，吊装时因为吊点位置不对，整台架子歪扭变形，连台面的水平度都保不住，直接影响后续铸型放置的精度。这个框架工装台的建模完全是顺着现场这些糟心问题来做的。四个顶角的位置特意加了加厚的三角包板，不是随便贴个角铁凑数，包板是顺着方管立柱和横梁的拼接焊缝走的，把原本暴露在外的直角焊缝整个护住，平时转运砂箱、堆放铸型的时候，磕碰力先砸在包板上，不会直接扯动主焊缝，省得现场工人隔三差五补焊。顶部四个吊环的位置没随便焊在台面边缘，是顺着立柱的中轴线对齐布置的，起吊的时候整台架子的受力直接顺着方管立柱往下传，不会让横梁受额外的弯折力矩，哪怕吊满一整台的铸型工装，框架也不会出现侧向扭弯的情况。台面上铺的是整面的加厚钢板，没做多余的镂空，就是考虑到铸造现场会洒落不少型砂、金属碎屑，整面板清理起来比格栅板方便太多，扫一下就干净，不会卡渣藏灰。框架内部的两层横撑也不是均匀布置的，下层横撑离地面留了足够的叉车进叉空间，中层横撑刚好能放常用的造型工具、浇口配件，不用额外在台边堆工具架占地方。建模的时候特意把所有方管的拼接处都留了焊接坡口的示意，角部包板和主框架的连接位置也做了间断焊的间隙标注，拿到图就能直接下料焊接，不用现场工人再自己琢磨焊接收缩量怎么留。连底部的四个支脚都做了加厚的垫脚板，垫脚板上预留了地脚螺栓孔，要是固定在造型工位上，打膨胀螺栓就能锁死，不会被重型工件撞得移位。整个框架没做多余的花哨结构，每一处的尺寸都是照着铸造车间常用的砂箱规格、人工操作的舒适高度调的，台面高度刚好到普通人腰腹位置，造型、合箱的时候不用弯腰弓背累得慌，不管是拿来做实训教学的演示工装，还是直接按图加工了放车间用，都能直接落地，不用再改来改去。
