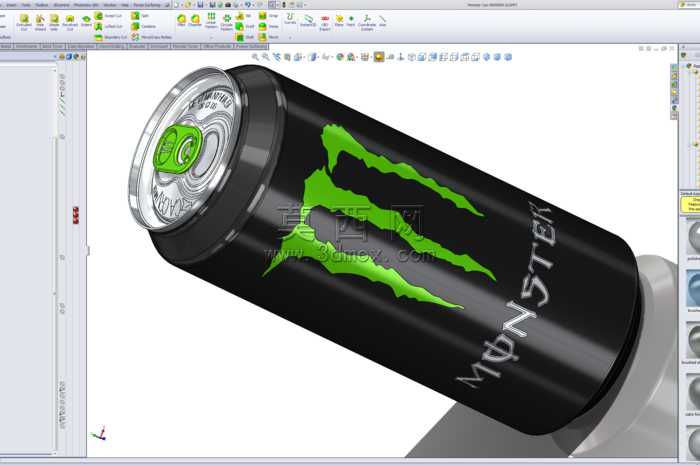

魔爪能量饮料易拉罐精细三维设计作品

日常接触的两片式铝制易拉罐，最容易被忽略的加工适配细节全藏在不起眼的曲面过渡里。就拿这款魔爪罐体来说，罐身和卷封边的衔接位置，要是直接做直角拼接，实际冲压生产时铝料在拉伸模腔里会出现应力集中，批量生产时很容易在R角位置出现细微裂纹，漏液率会直接飙升。做这个模型的时候特意把罐肩的过渡R角做了三段式曲率调整，靠近罐身直段的位置曲率放缓，贴合铝片拉伸时的材料流动速率，靠近卷封的位置曲率收紧，刚好匹配封盖滚轮的压合轨迹，连卷边内部的五层材料叠压间隙都留了0.02mm的模拟公差，和实际量产的封盖结构完全对应。

罐身的Monster爪印标识不是简单贴个纹理上去的，做的时候特意把标识区域做了0.01mm的微凸处理，对应实际生产中的套色印刷后UV光油凸起效果，光线打上去的时候标识边缘会有自然的高光轮廓，不会和罐身的哑光黑漆面混在一起。拉环位置的细节也没含糊，拉环和铆钉的配合间隙留了0.03mm，拉环的预压刻线位置做了弱化的凹槽处理，和实际拉开时的受力断裂位置完全一致，甚至拉环内侧的防滑齿纹理都做了等比例还原，不会出现渲染时纹理拉伸变形的问题。

很多人做易拉罐模型容易把罐底的凹面做的过于规整，实际量产的罐底是带抗压加强筋的球面结构，这个模型里的罐底特意做了五段式的内凹曲面，对应罐体堆叠时的承重需求，空罐堆叠时上层罐的凸底刚好能卡进下层罐的凹面定位槽里，不会出现滑移倾倒的问题。罐内壁的食品级涂层也做了材质区分，和外壁的印刷层、中间的铝基材层做了三层材质拆分，做有限元承压仿真的时候可以直接赋予不同的材料参数，不用再重新拆分面组。

做这个模型的时候也踩过曲面衔接的坑，一开始罐身直段和罐肩的G2连续没调好，渲染的时候转折位置会出现难看的高光断带，反复调整了三次曲面控制点的权重，才让高光顺着罐身流畅滑到卷边位置，连黑色漆面的细微金属颗粒质感都调了三次反射参数，凑近看能看到铝基材本身的细微磨砂质感，不是死黑一片的塑料感。这个模型不管是拿去做包装设计展示，还是给冲压模具专业的学生做拉伸工艺实训参考，都能直接用，不用再花时间调整结构细节，所有的尺寸都是按照市面上流通的330ml易拉罐实测尺寸做的，公差控制在0.1mm以内，和实物的匹配度很高。
