带滑槽定位孔的机用滑块零件结构设计

车间里做小型工装滑台的时候，最容易踩坑的就是滑块和导轨的配合间隙——间隙大了滑台窜动，定位精度直接掉半级，间隙小了滑动发涩，跑不了几个来回就磨出铁屑卡滞。这个滑块零件的结构，就是冲着解决这个实际痛点做的。

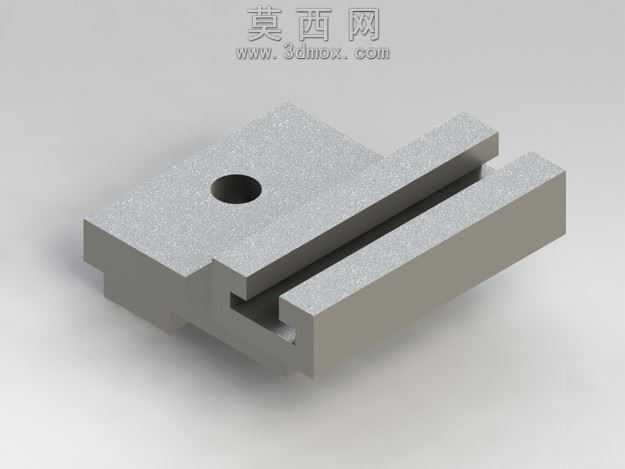

你看零件本体上的通槽，两侧的导向面不是直接做的直角边，槽口内侧留了0.2mm的让位倒角，不是为了好看，是铣加工的时候刀具进刀不会在槽根留下接刀凸台，装配的时候也不会因为边缘的毛刺刮伤导轨的配合面。顶面的沉孔不是随便打的通孔，孔位距离滑槽导向面的平行度公差控制在0.02mm以内，装锁紧螺钉的时候不会因为孔位偏斜，把滑块压得往一侧偏载，之前做过没做公差管控的同款滑块，锁完螺丝直接在导轨上卡死，拆下来看螺钉把孔壁磨出一圈亮痕，就是偏载惹的祸。

零件的台阶面做了等高处理，两个凸台的高度差控制在0.01mm，不管是装在滑台底面当动块，还是固定在工装板上当定位块，贴合面不会出现虚接，打表测平面度的时候不会出现忽高忽低的飘移。材质选的是45号钢做调质处理的预设，模型里把棱边的去毛刺倒角都做全了，不是那种锐边直角的理想化模型，拿到加工厂直接就能编程，不用工艺员再补倒角的工序，省得加工完还要人工挫毛边，批量做的时候能省不少辅助时间。

滑槽的宽度尺寸留了0.03mm的研磨余量，不是直接做到最终配合尺寸，毕竟铣加工的表面粗糙度达不到滑动配合的要求，后续研磨的时候能根据实际配磨的导轨尺寸调整间隙，不用因为尺寸做死了导致零件报废。之前给实训班的学员讲工装滑块设计的时候，就拿这个结构当例子，很多新手建模的时候只会堆尺寸，根本想不到加工环节的让位、装配环节的偏载、后续维护的毛刺处理这些细节，做出来的图看着像那么回事，拿到车间根本做不出来，或者装上去用不了两天就出问题。

模型的渲染质感也特意贴近实际调质钢的哑光金属质感，没有做花里胡哨的镜面效果，就是车间里刚铣完的零件真实样子，不管是做课程设计的结构参考，还是做小型自动化工装的改型基础，都能直接拿来用，不用再花时间调整那些容易被忽略的工艺细节。
