MiniDos12流体驱动自动加药装置结构模型

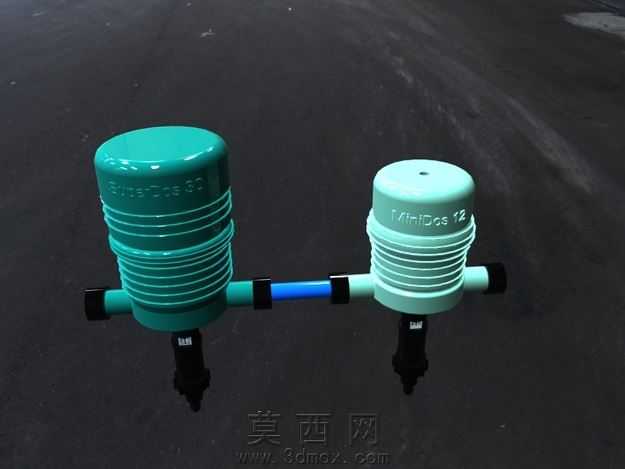

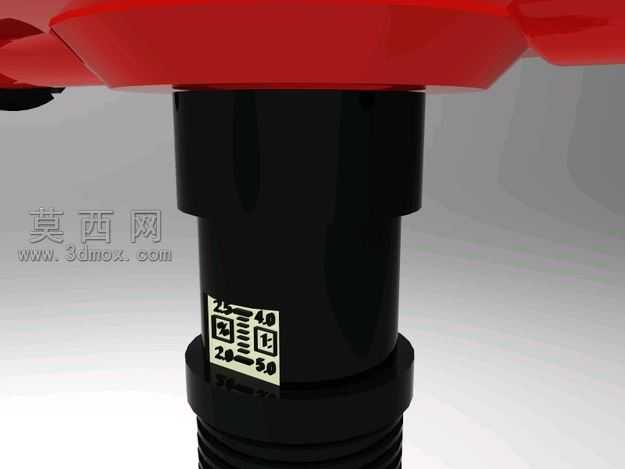

现场管路加药作业最头疼的就是外接电源布线麻烦，潮湿工况下带电设备还容易触发漏电隐患，这款MiniDos12自动加药装置的模型，完全围绕无电源流体驱动的核心需求做结构还原。从装配逻辑视角拆解这套模型，两个不同规格的加药罐体通过中间的蓝色连通管路实现压力传导，罐体上的环形肋条不是随便加的装饰特征，是对应实际产品承压需求做的加强结构——毕竟装置直接串在供水主管路里，日常要承受管网的持续水压，薄壁罐体如果没有环形加强筋，长期受压很容易出现鼓胀变形，甚至在接口位置出现渗漏。模型里特意还原了罐体底部的快插式出药接头，接头位置做了锥面配合的细节，实际装配的时候不用额外缠生料带，插到位就能靠橡胶密封圈实现密封，现场拆装更换药剂的时候能省不少功夫。侧面的管路接口做了等径的公差预留，和常规PVC给水管的外径完全匹配，不用额外做变径接头就能直接串管，这点在现场改造的时候特别实用，很多同类模型容易忽略接口的尺寸匹配，做出来的结构看着对，实际落地的时候接不上管路。两个罐体的容积差也在模型里做了准确还原，大罐体对应高浓度药剂的持续投加，小罐体对应微调剂量的精准补加，中间连通管的位置特意避开了罐体底部的沉渣区，避免药剂里的杂质堵塞连通管路，这点细节很多逆向建模的时候都会漏掉，直接把管路接在罐体最低处，实际用的时候用不了半个月就会堵死。罐体顶部的端盖做了螺纹旋合的结构细节，端盖上的透气小孔位置也做了精准还原，这个小孔是平衡罐体内部压力的关键，要是堵了药剂根本吸不上来，建模的时候特意把孔的位置做在端盖中心的凸起位置，避免管路里的水溅进去把孔堵死。整套模型的装配关系完全按照实际产品的拆装顺序做的层级划分，每个零件都可以单独拆分，不管是做加工出图还是实训教学，都能直接用来演示无电源加药装置的工作原理，不用再额外调整装配层级。罐体表面的字符标识也做了凹凸特征，不是后期贴的贴图，实际开模的时候这些字符可以直接做在模具型腔里，不用后续丝印，能省一道加工工序。
