通用电气多孔连接支架结构设计

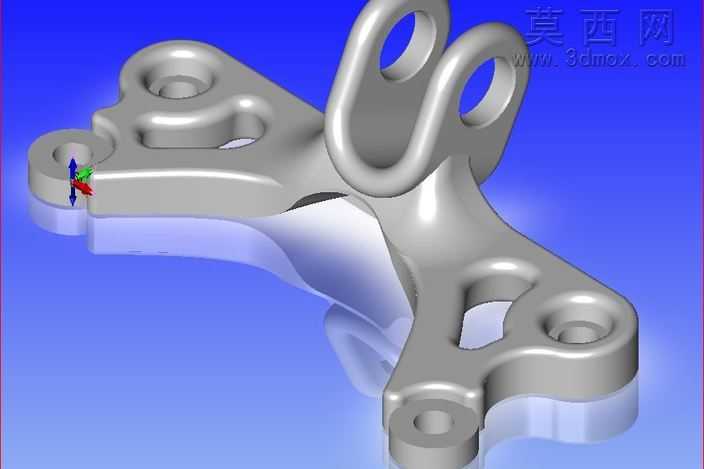

本作品为通用电气领域使用的多孔连接支架三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，首先基于零件的功能定位绘制二维轮廓草图，精准定位每一处安装孔的中心坐标与轮廓边界，通过拉伸、倒圆角、布尔运算等基础特征命令生成主体毛坯结构，再针对不同安装位的受力需求对局部结构进行拓扑优化，去除非受力区域的冗余材料，最终形成兼具轻量化与结构强度的异形支架形态。渲染阶段采用金属哑光银材质模拟铸钢或铝合金加工后的零件质感，添加柔和的环境反射效果突出零件表面的机加工纹理，搭配渐变蓝色背景凸显零件的立体轮廓，在零件的基准坐标系位置添加三色坐标轴标识，清晰展示模型的空间定位基准，方便使用者快速识别零件的安装朝向。材质设置上区分了安装孔内壁与零件外表面的粗糙度差异，孔壁区域设置更高的反光度模拟铰孔加工后的光滑表面，外表面保留细微的颗粒质感还原真实铸件的表面状态。结构设计上，该支架设置了多组不同孔径的安装通孔，分别对应不同规格的紧固件连接需求，主体采用一体化成型的异形弯折结构，相邻安装位之间设置加强筋过渡，避免应力集中导致的结构断裂，弯折区域采用大圆角过渡处理，既提升了零件的结构强度，也优化了加工过程中的脱模与去毛刺工艺性。设计思路围绕电气设备内部的多点位连接固定需求展开，在保证各安装点位位置精度的前提下，尽可能压缩零件的整体体积与重量，通过镂空结构去除非承载区域的材料，在满足静态承重与动态抗振要求的同时，降低零件的材料成本与加工难度，所有安装孔的位置公差均按照通用电气设备的装配标准设定，可直接用于后续的工程图导出与数控加工编程。
