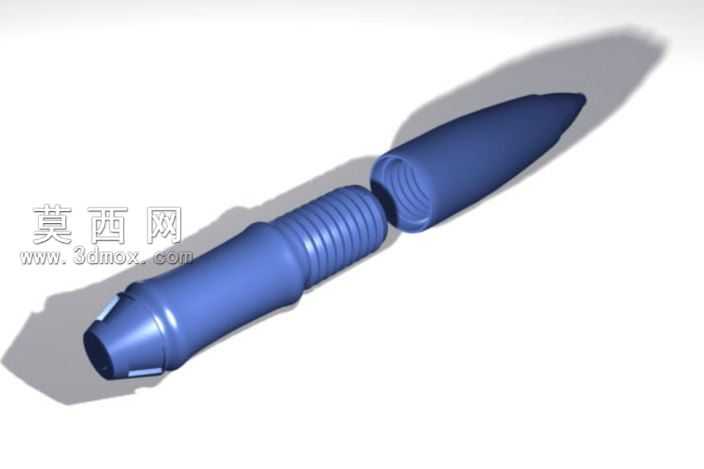

创意分体式笔形外观结构三维设计作品

本作品为创意分体式笔的三维建模设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先绘制笔身主体的旋转截面轮廓，通过旋转凸台命令生成笔身的基础回转体结构，针对笔身握持区域的防滑纹理，采用螺旋线引导结合扫描切除的方式，生成均匀排布的环状防滑凹槽，既保证握持时的摩擦力符合日常使用需求，也让笔身外观具备规整的韵律感。针对笔的分体拼接结构，在两段笔身的衔接位置，分别设计内螺纹与外螺纹配合结构，建模时严格遵循标准螺纹的牙型参数设置齿高、螺距数值，通过扫描命令生成连续的螺纹齿形，确保两段结构旋合后能够紧密贴合，不会出现松动错位的问题。笔夹位置采用拉伸凸台结合圆角过渡处理，在保证笔夹结构强度的同时，通过不同半径的圆角打磨消除尖锐棱角，提升整体外观的流畅度。材质与渲染阶段，为笔身整体赋予哑光深蓝色塑料材质，调整材质的粗糙度、反光度参数，模拟日常文具常用的ABS工程塑料质感，在渲染设置中添加柔和的环境漫反射光源，搭配定向主光源投射出自然的软阴影，清晰呈现笔身的曲面弧度、防滑纹理的凹凸细节以及螺纹衔接处的结构层次，让整体渲染效果真实还原实物的视觉质感。设计思路上，打破传统整笔的一体化结构，采用两段式分体设计，既可以实现笔身内部的储物拓展功能，也让整体造型更具设计感，笔身整体线条参考人体工学握持弧度，握持区域的直径经过反复调整适配多数人的握持尺寸，笔帽部分的锥形收边设计既提升了整体造型的利落感，也能在笔身放置时减少磕碰损伤，所有结构的壁厚都按照塑料注塑成型的工艺要求设置均匀厚度，避免后续生产环节出现缩痕、填充不足的问题，整体设计兼顾外观创意、结构实用性与工艺可行性。
