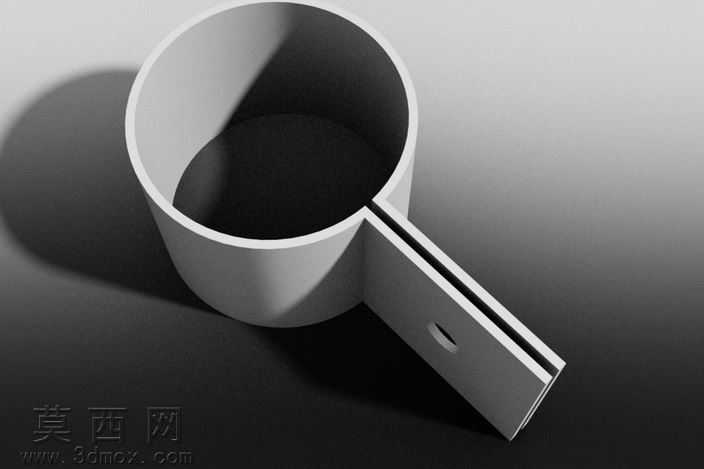

直径60规格带安装耳筒式夹持工装

本作品为筒式夹持结构的三维建模作品，建模阶段采用参数化设计逻辑，首先以Φ60的内孔直径为核心基准，绘制筒体的截面轮廓，通过拉伸命令生成等壁厚的圆筒主体，保证筒体内壁的圆柱度公差符合夹持类零件的设计要求，筒体的外壁与内壁保持同轴，避免夹持过程中出现偏载问题。在筒体的侧部延伸出双片式安装耳结构，建模时先绘制安装耳的平行双片轮廓，通过拉伸生成与筒体一体化的连接结构，双片之间预留均匀的装配间隙，在安装耳的对应位置开设腰型安装孔，腰型孔的长度方向沿安装调节方向设置，可适配一定范围内的安装位置偏差，提升装配的容错性。建模过程中对筒体与安装耳的连接位置做了圆角过渡处理，避免应力集中导致的结构失效，同时保证零件的加工工艺性，减少尖锐棱角带来的加工难度。材质设置阶段，为模型赋予哑光金属材质，模拟常用的钢制夹具表面喷砂处理的质感，调整材质的粗糙度参数与反射强度，让渲染效果更贴近真实工业零件的视觉表现，场景中添加柔和的侧方主光源与环境补光，投射出自然的软阴影，清晰呈现筒体的曲面弧度、安装耳的缝隙结构以及腰型孔的细节特征，直观展示零件的整体形态与结构特点。设计思路上，该夹持件主要用于套设在直径60mm的圆柱形工件外侧，通过安装耳与外部机架连接固定，可实现对圆柱形杆件、管件的径向定位与夹持，双片式安装耳的结构可通过螺栓锁紧调整夹紧力，腰型孔的设计方便安装时调整夹持件的轴向位置，适配不同的装配场景，一体化的筒体与安装耳结构保证了整体的结构强度，相比拼接式结构具备更好的刚性，能够承受更大的夹持载荷，适用于五金加工、管路固定、设备装配等多个场景的圆柱形工件定位需求。
