悬臂式桌面级3D打印机结构设计方案

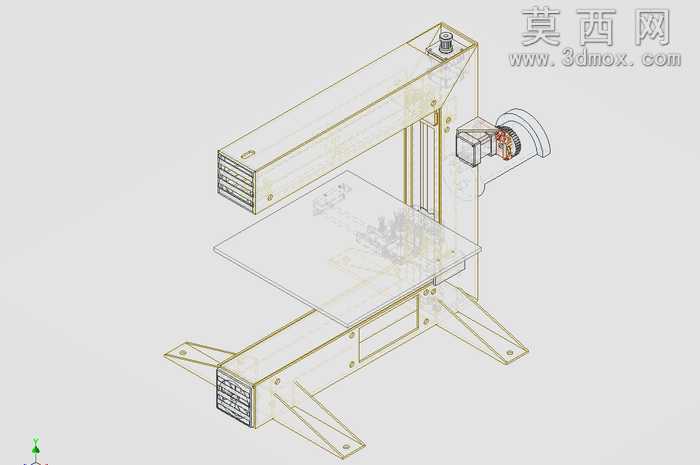

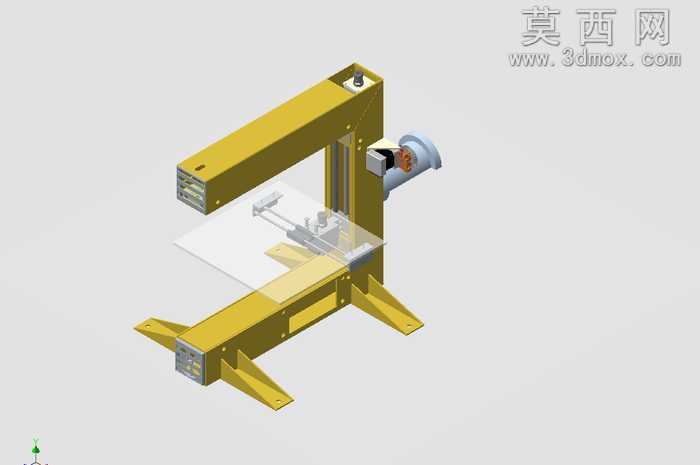

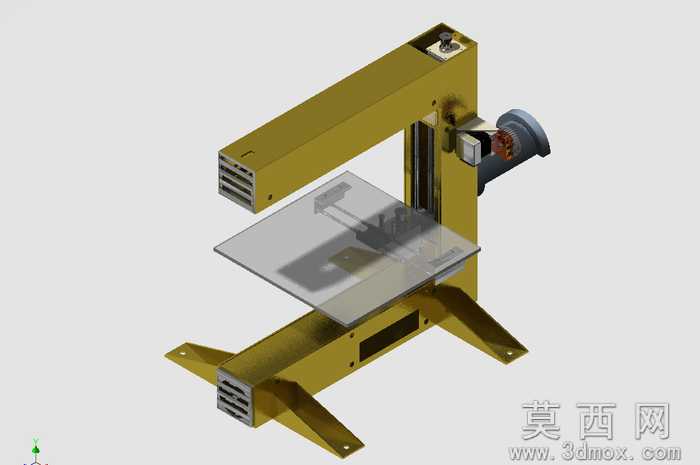

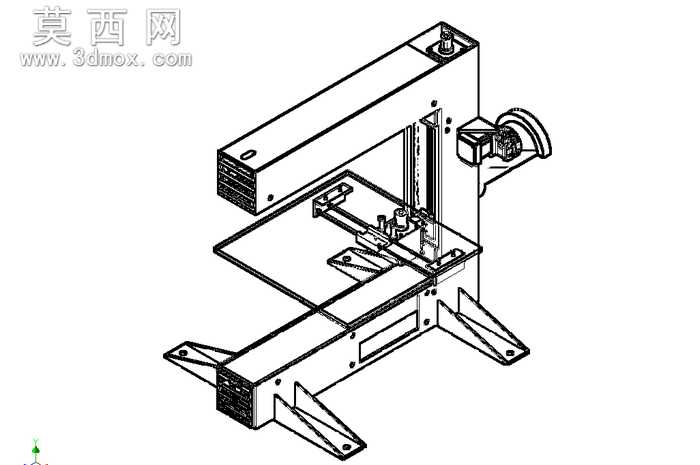

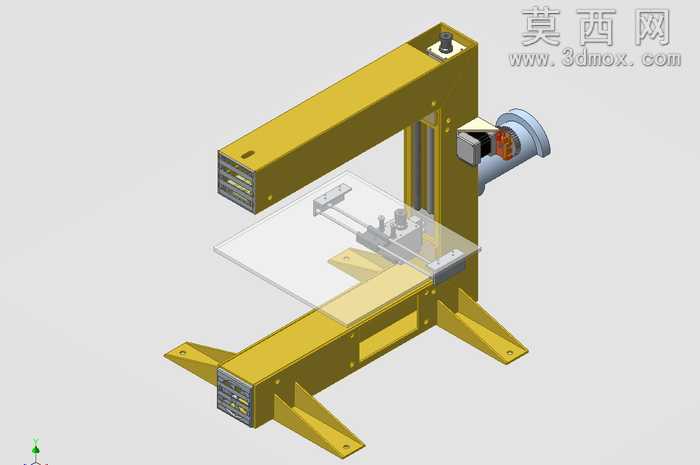

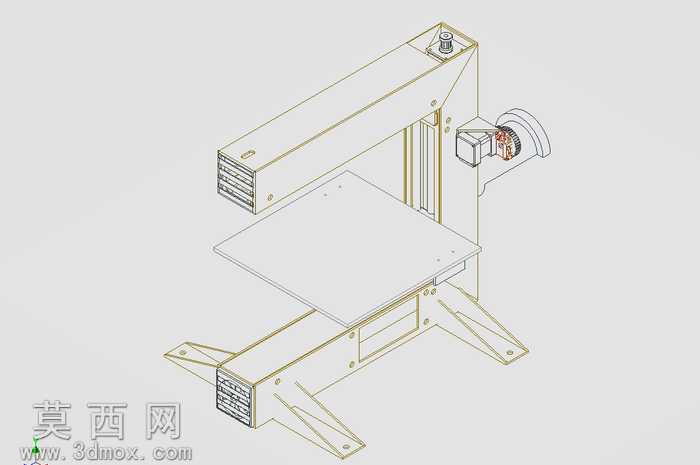

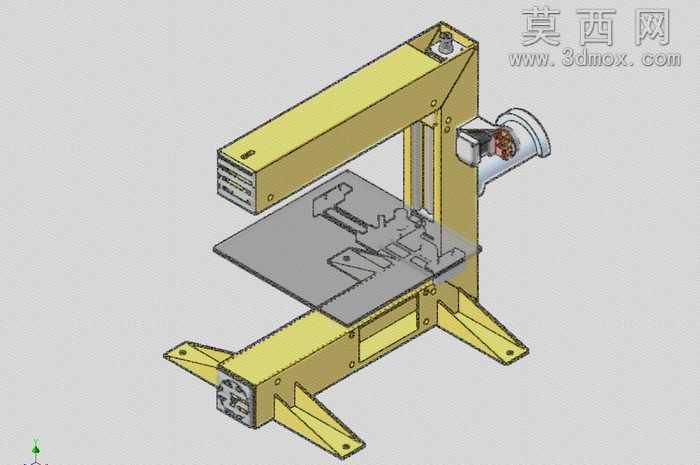

本作品为悬臂式桌面级3D打印机的三维建模设计成果，建模阶段围绕FDM熔融沉积成型的核心工作逻辑展开，首先完成整体框架的比例校准，确定单立柱悬臂搭配双侧支撑脚的落地结构，保障设备放置时的重心稳定性，避免打印过程中因运动部件位移产生的整机晃动。建模过程中对各功能模块进行独立拆分建模，首先搭建纵向的Z轴运动立柱，在立柱内部预留传动组件、走线槽的安装空间，立柱顶端预留限位开关的安装位，精准匹配Z轴运动的行程限位需求；悬臂横梁部分采用一体化的型材式结构建模，横梁内部预留X轴传动皮带、导轨的安装槽位，横梁端部预留挤出头组件的安装接口，同时对横梁与立柱的连接部位做加强结构设计，避免悬臂过长导致的横梁下垂形变问题。打印平台部分采用透明平板式建模设计，平台下方预留Y轴传动组件的安装空间，平台与下方支撑结构的连接部位做调平组件的预留位，匹配日常使用中的平台调平操作需求。材质渲染阶段，设备主体框架采用哑光金属金材质，模拟钣金折弯加工后的金属质感，对框架表面的散热格栅做镂空细节处理，还原真实设备的散热结构设计；打印平台采用半透明磨砂玻璃材质，还原常用3D打印机打印平台的视觉效果；挤出头组件部分做分色处理，电机部分采用哑光深灰材质，散热部件采用金属银材质，送料接头部分采用亮面黑材质，通过材质差异区分不同功能部件，提升模型的辨识度。结构设计上充分考虑桌面级设备的使用场景，双侧支撑脚采用外扩式设计，增大整机与桌面的接触面积，支撑脚端部预留防滑脚垫的安装位，进一步提升放置稳定性；机身侧面预留耗材进料口、散热风口的结构位，背部预留电源接口、数据接口的安装位置，完整覆盖设备使用所需的全部外部接口。设计过程中重点优化悬臂结构的受力分布，通过加厚横梁与立柱的连接部位、在支撑脚与立柱连接处做三角加强筋设计，抵消悬臂结构带来的力矩影响，保障X轴运动过程中挤出头的位置精度，减少打印过程中的层纹偏移问题；同时对各运动轴的行程做精准测算，在模型中预留足够的运动空间，避免运动过程中出现部件干涉的问题，整体建模严格遵循机械装配的逻辑，各部件的装配间隙、安装孔位均按照实际加工标准预留，可直接用于后续的结构验证、样机加工参考。
