三角基座配套圆柱构件组装教学演示模型

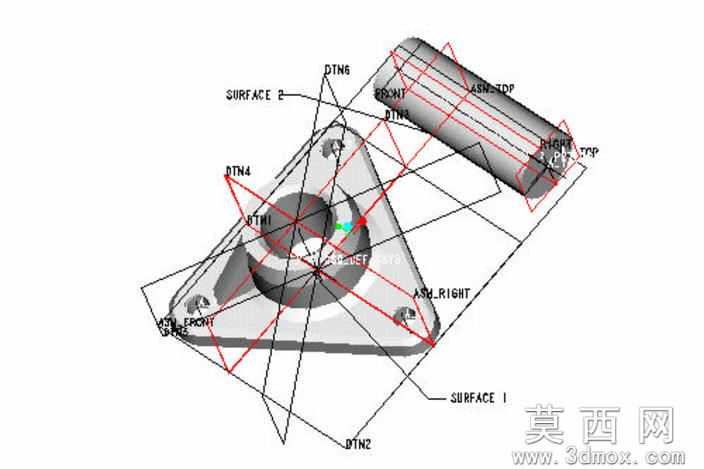

本模型为机械组装教学演示用三维建模作品，建模过程中严格遵循机械装配的基准对齐原则，首先完成三角基座主体的特征构建：先绘制带三个安装孔位的等边三角形轮廓草图，通过拉伸凸台命令生成基座基体，再对中心位置的环形安装位做旋转切除与凸台叠加，还原中心轴承位的阶梯孔结构，同时对三个边角的安装沉孔做精准的尺寸约束，保证孔位同轴度、平面度符合机械装配的公差要求。在圆柱构件的建模环节，以圆柱端面为草图基准绘制圆形轮廓，通过拉伸生成圆柱主体，同时标注圆柱的轴向基准面、径向定位参考线，明确圆柱与三角基座的装配对接位置。建模过程中完整保留了装配参考几何元素，包括各方向的基准平面、装配定位参考点、曲面参考标识，通过红色构造线清晰标注出两个零件装配时的对齐路径、贴合面位置，直观展示装配时的对位逻辑：圆柱构件的下表面需与三角基座的斜向安装面完全贴合，圆柱的轴向基准需与基座上预设的DTN4、DTN6等定位基准点精准对齐，保证装配后构件的位置度符合设计要求。材质设置上，对三角基座与圆柱构件均赋予哑光金属材质，调整材质的粗糙度、反光度参数还原普通机加工钢件的视觉效果，对基准线、参考标识采用高饱和度的红色、黑色区分，让装配参考元素在视图中清晰可辨，避免与实体模型产生视觉混淆。渲染环节采用等轴测视角展示整体装配关系，同时保留线框构造层的显示，让学习者可以同时观察到实体结构与隐藏的装配定位逻辑，清晰理解两个零件从独立个体到完成组装的对位流程、贴合面匹配关系、基准对齐要求，可作为机械装配入门教学的演示素材，帮助初学者快速掌握三维装配中基准对齐、面贴合约束、位置度校准的基础操作逻辑，理解装配过程中参考几何元素的作用与使用方法，避免出现装配错位、约束冲突的常见问题。
