轻量化加强筋结构托架设计

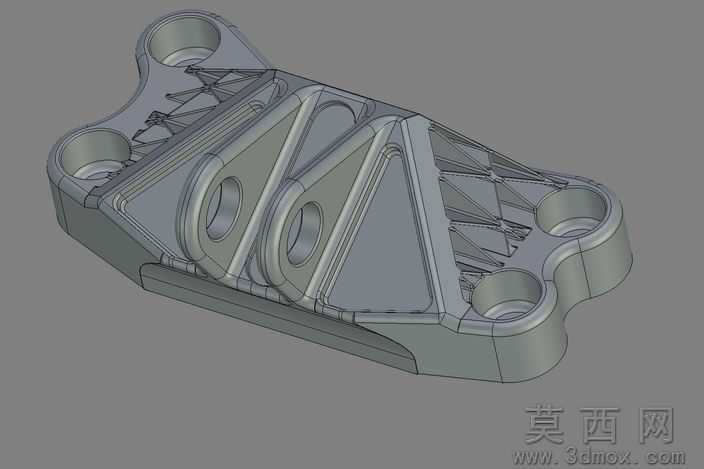

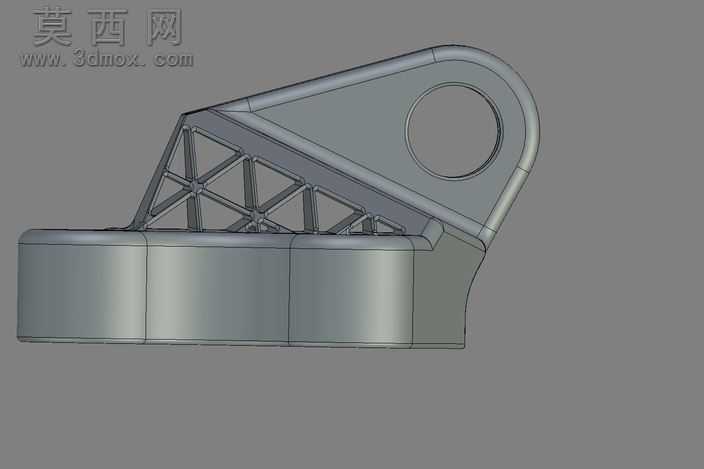

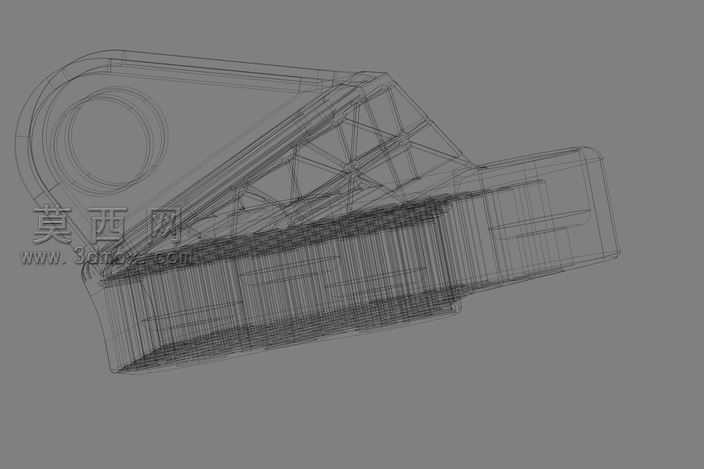

钛材承重托架在实际工况中常面临减重与结构刚度的矛盾，常规实心托架虽能满足承重要求，但自重过大不仅会增加配套设备的负载负担，长期交变载荷下还容易在连接位置产生应力集中，引发疲劳开裂风险。这款托架的内部桁架式加强筋布局完全避开了等距排布的固化思路，筋条走向顺着载荷传递路径延伸，从底部圆弧安装座一直斜向延伸到上端吊耳孔的受力集中区，每根筋条的交汇点都做了小圆角过渡，避免锐角位置在受力时出现应力突变。底部的圆弧安装面没有采用整面贴合的设计，而是分段预留了0.2mm的公差避让带，实际装配时既能保证安装定位的精度，又能避免因加工面平面度误差导致的安装翘曲，减少连接螺栓受附加弯矩的概率。上端的吊耳孔做了加厚翻边处理，翻边高度刚好匹配配套销轴的接触长度，不会因为孔壁过薄导致销轴局部压溃，也不会因为多余的翻边结构增加不必要的重量。内部筋条的厚度经过反复迭代，最薄处仅2mm，却能在承重时将应力均匀分散到整个托架的壳体上，不会出现局部应力超过钛材屈服强度的情况。原本的初始方案自重接近2.1kg，优化后自重降到0.88kg左右，减重幅度超过五成，却依然能满足额定载荷下的刚度要求，受力时的最大变形量控制在0.05mm以内，完全适配高精度安装场景的需求。侧边的过渡曲面没有做多余的装饰性倒角，所有曲面弧度都服务于力流的平顺传递，避免力流在转角位置出现折返，减少不必要的结构损耗。底部的分段式安装座还预留了螺栓安装的沉头空间，螺栓锁紧后头部完全沉入座体内部，不会突出平面影响其他配套部件的安装，也避免了螺栓头部外露被磕碰损伤的隐患。筋条之间的镂空空间不仅起到减重作用，还能让工况中的粉尘、积液自然排出，不会在托架内部堆积造成腐蚀或者卡滞，适配多粉尘、有少量喷淋的复杂工业场景。
