机械增压dragbike赛车覆盖件结构设计

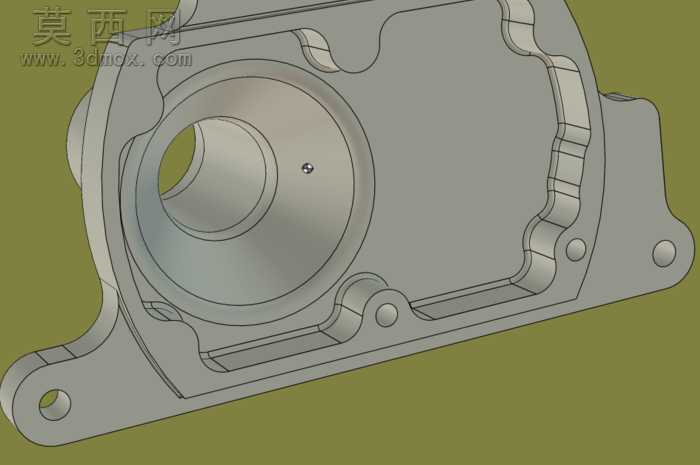

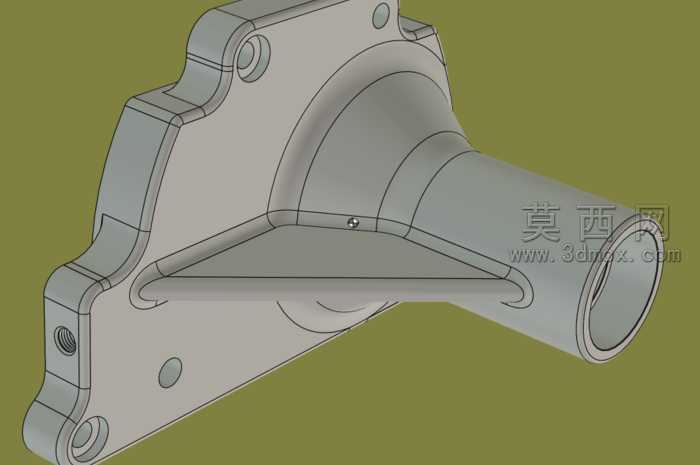

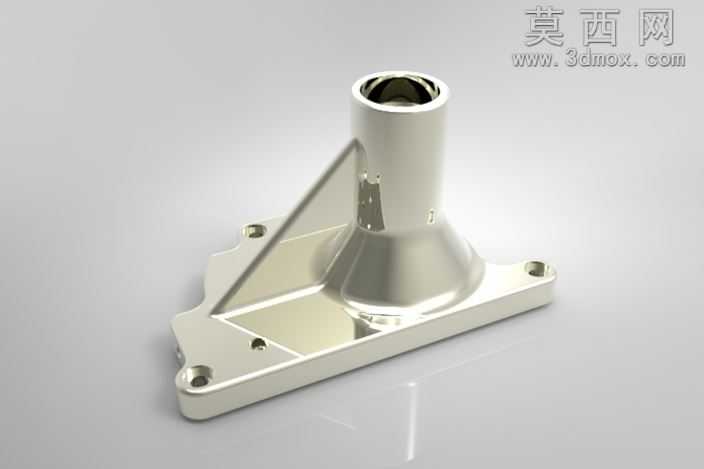

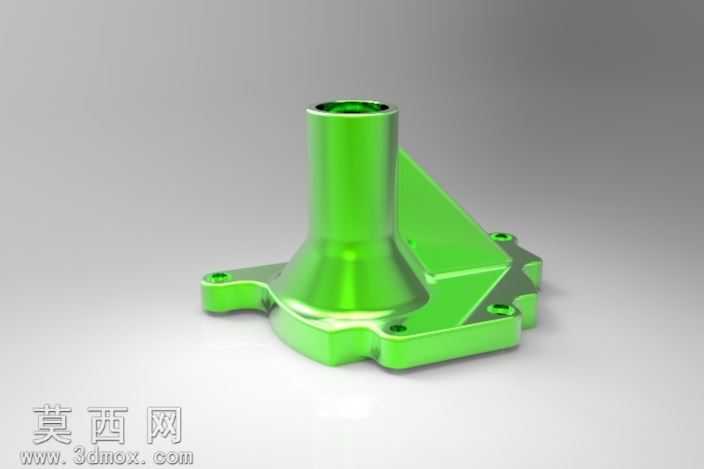

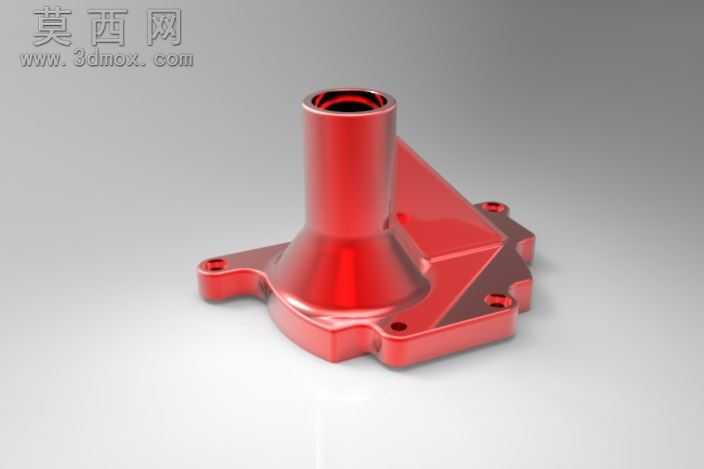

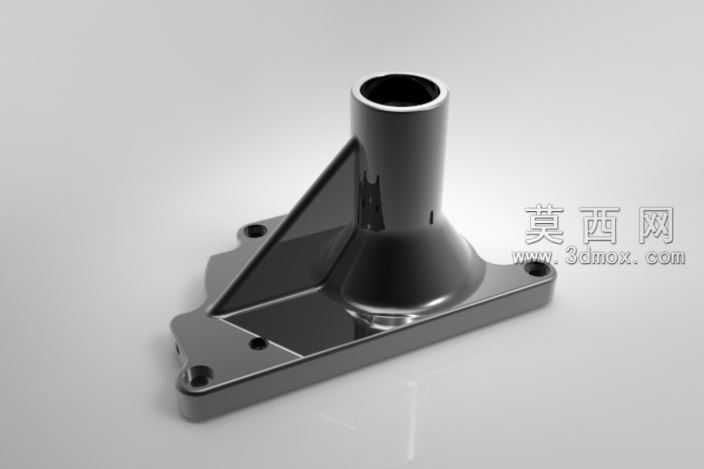

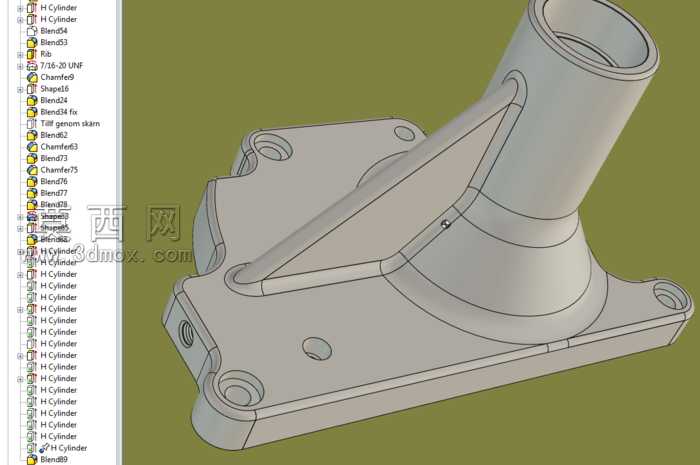

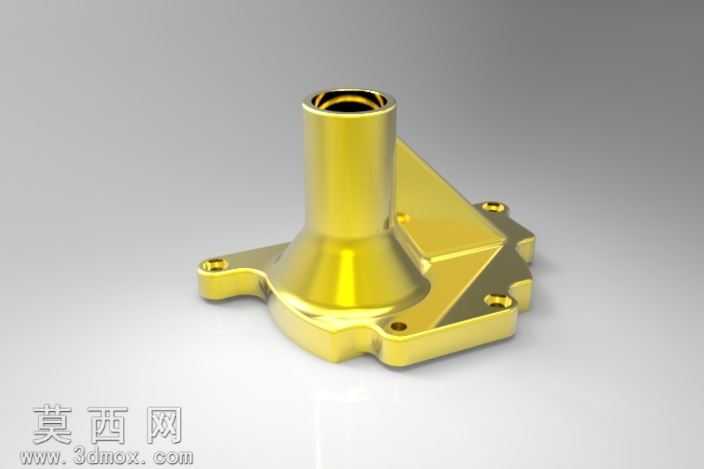

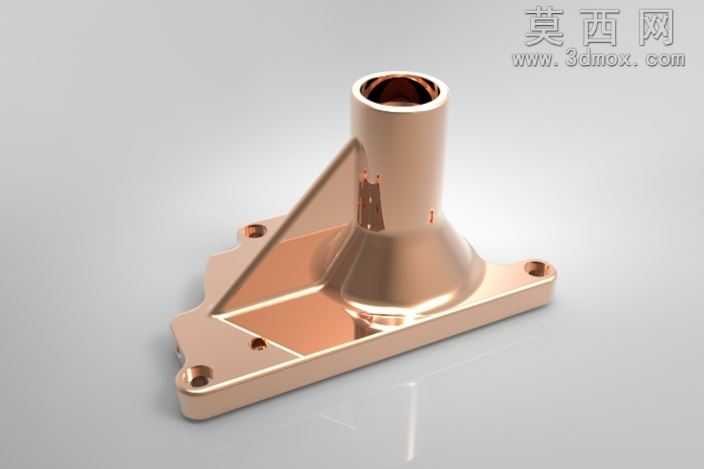

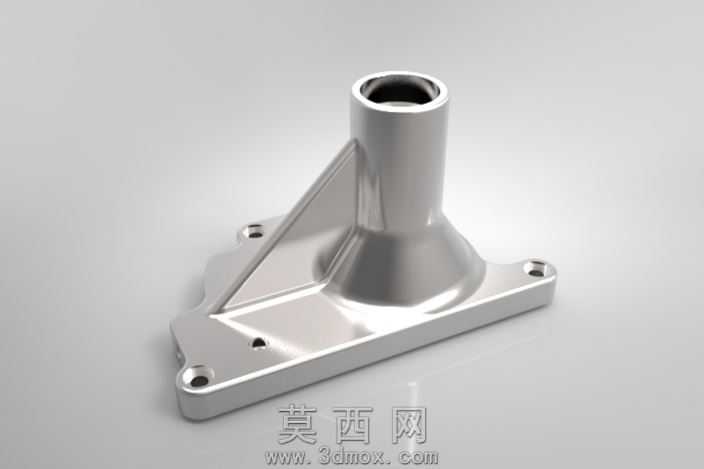

赛道工况下dragbike机械增压端的覆盖件，长期承受高频振动与气流冲刷，常规薄壁覆盖件易出现安装位开裂、密封面错位的问题，这款覆盖件的结构设计完全围绕加工落地与工况耐受做了针对性调整。法兰安装面的凸台做了不等厚过渡，靠近螺栓孔的位置壁厚比周边厚2.3mm，避免螺栓锁紧时应力集中压溃铸件表面，同时法兰边缘的圆角做了差异化处理，靠近机体侧的R角比外侧大1.5mm，既给装配时的密封胶预留了填充空间，也不会因为圆角过大挤占周边管线的布置间隙。侧面延伸的管状结构和主壳体之间的加强筋，没有采用常规的等宽直筋设计，筋条宽度从根部到端部逐步收窄，根部做了沉台过渡，避免压铸时出现缩孔缺陷，同时筋条的走向顺着机械增压工作时的振动方向排布，能把局部振动的能量快速分散到整个法兰面，不会在筋条和壳体的连接处出现疲劳裂纹。管状结构的内壁做了0.8°的拔模斜度，端口位置预留了0.3mm的精加工余量，后续和外接管路配合时，不用做二次粗加工就能直接精车密封槽，减少加工工序的装夹次数。侧面的小螺纹孔没有直接开在壳体薄壁上，孔位周边做了局部加厚的凸包，凸包高度刚好和周边的安装凸台齐平，攻丝时不会因为薄壁震颤出现螺纹滑牙，同时凸包和主壳体的过渡圆角做了光顺处理，压铸时不会出现冷隔缺陷。覆盖件表面没有多余的装饰性凸棱，所有外表面的曲面曲率连续，后续做阳极氧化或者喷塑处理时，不会因为曲率突变出现涂层厚度不均的问题。安装定位销孔的位置做了微小的偏心补偿，抵消铸件冷却收缩时的形位偏差，装配时不用反复修磨就能精准对位，和周边部件的间隙能稳定控制在1.2mm左右，不会出现高速行驶时部件干涉摩擦的隐患。管状结构的端部内壁做了一圈微小的倒角，装配密封O圈时不会刮伤胶圈表面，避免长期使用后出现漏气泄压的问题。法兰面上的定位凹点深度控制在0.5mm，既可以在装配时快速对位，又不会因为凹点过深影响密封面的平面度。整个覆盖件的壁厚差控制在2倍以内，压铸时不会因为冷却速度不均出现翘曲变形，后续机加工的装夹变形量能控制在0.05mm以内，完全满足赛车机械增压部件的装配精度要求。
