木质结构配重式投石装置创意设计

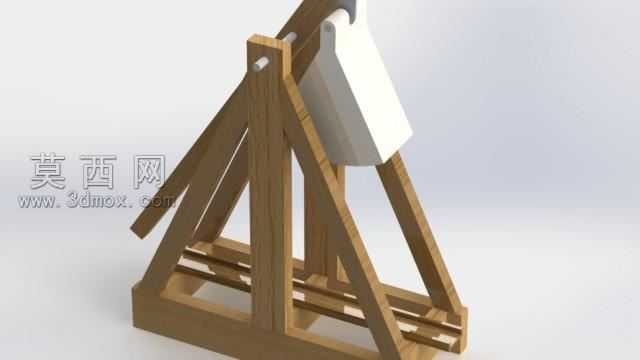

木质构件的加工公差控制是这类投石装置落地的核心痛点，实木条料开料时的顺纹走向、端头崩边问题，会直接影响后续拼接的咬合精度。这款装置的支架采用多根斜向木梁交叉搭接的结构，没有采用复杂的金属固件连接，完全靠木构件自身的榫卯卡位实现受力传导，斜梁与底部基座的接触位置特意做了1.5度的微倾角预补偿，抵消实木受潮后产生的轻微形变翘曲，避免支架受力时出现侧倾失稳。配重吊斗的悬挂位置没有选在摆臂的最远端，而是落在摆臂总长三分之一的受力黄金分割点上，这个位置的力矩传导效率最高，抛射时摆臂的震颤幅度能压缩到最小，不会因为配重块的惯性拉扯导致支架连接处开裂。摆臂与支架的铰接轴特意选用了比轴孔小0.2毫米的硬质圆木棒，预留出木质构件热胀冷缩的活动余量，长期反复摆动也不会出现轴孔抱死、转动卡滞的问题。吊斗的外形做了圆弧过渡处理，没有尖锐棱角，既可以避免装填抛射物时卡滞，也能在摆臂到达止点位置时顺畅释放载荷，不会因为兜边挂住抛射物影响射程。底部基座的两根纵向承力梁做了加宽处理，接触面积比常规设计大了近40%，抛射瞬间的后坐力能均匀分散到整个支撑面，不需要额外增加配重压块就能保持装置稳定。斜梁之间的横向连接杆没有放在同一水平面上，而是错开一定高度排布，既避免了应力集中导致的木梁断裂，也能让整个支架的受力形成闭环，哪怕单侧受力不均也不会出现散架风险。这类结构完全适配小型木工坊的加工条件，不需要高精度数控设备，普通带锯、台钻就能完成所有构件的加工，组装时只需要少量木胶辅助固定，不需要复杂的工装夹具，既可以作为机械原理实训的教学载体，也能做成木质科普玩具，让使用者在组装调试过程中直观理解力矩传导、杠杆原理的实际应用，调试时只需要调整配重块的重量、摆臂的起始角度，就能获得不同的抛射距离，整个调试过程不需要拆解主体结构，操作门槛极低。
