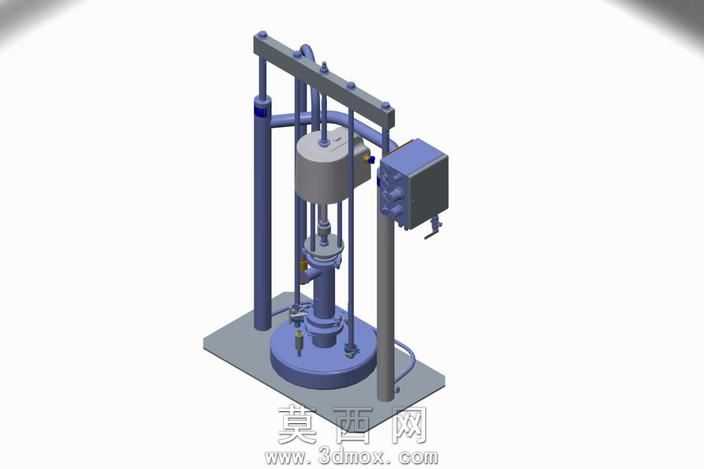

立式卫生桶卸料作业专用设备结构

卫生桶卸料场景里最容易被忽略的隐患，是频繁拆装对接时的同轴度偏移——传统卸料装置靠人工对位卡接，桶口与接料口的密封面每次贴合偏差超过0.8mm就会出现物料挂壁、残液滴漏，长期使用后立柱导向面的磨损会进一步放大偏差，最终导致整批物料的转接污染。这套结构在加工适配阶段就把公差控制逻辑嵌进了每一处配合面，底部安装底板的四个立柱固定孔采用一次装夹镗孔加工，孔位同轴度公差控制在0.05mm以内，避免后期装配时立柱倾斜带来的导向卡滞。中间的升降压合组件没有采用市面上常见的焊接一体式缸座，而是拆分成导向套、压合盘、密封压环三个独立加工件，导向套内壁预留0.1mm的聚四氟乙烯衬套安装位，压合盘的密封槽采用慢走丝线切割加工，槽深公差严格控制在±0.02mm，保证密封圈安装后压缩量始终处于25%-30%的最优区间，既不会因为压缩量过大加速密封圈老化，也不会因为压缩量不足出现泄漏。侧边的控制箱安装支架特意做了腰型孔调节设计，安装时可以根据现场气源接口位置横向调整15mm的距离，不用额外扩孔改造。立柱与顶部横梁的连接没有采用普通螺栓硬连接，而是在结合面处加了1mm厚的丁腈橡胶减震垫，抵消压合动作瞬间的冲击震动，避免长期震动导致螺栓松动。所有与物料接触的部件表面都标注了镜面抛光的加工要求，粗糙度达到Ra0.8，没有卫生死角，清洁时可以直接用高压水枪冲洗，不会残留物料残渣。压合组件的行程限位没有用外置的行程开关，而是在导向柱上加工了环形定位槽，配合卡簧式机械限位，哪怕气动系统出现压力波动，压合盘的下行位置也不会超出设定范围，不会压坏卫生桶的桶口边缘。底部接料口的法兰盘特意做了快拆式卡箍连接结构，更换不同规格的卫生桶时，只需要松开卡箍就能更换对应尺寸的接料接头，不用拆解整个升降组件，单次换型时间不超过两分钟，完全适配需要频繁切换物料桶的生产场景。加工时所有棱角处都做了R3的圆角过渡，没有尖锐的毛刺边，避免操作人员清洁、换型时被划伤。
