工业废料处理用自动下料斗结构设计

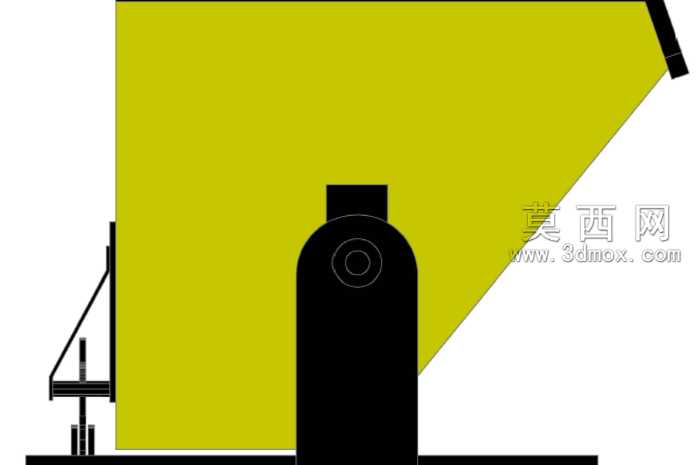

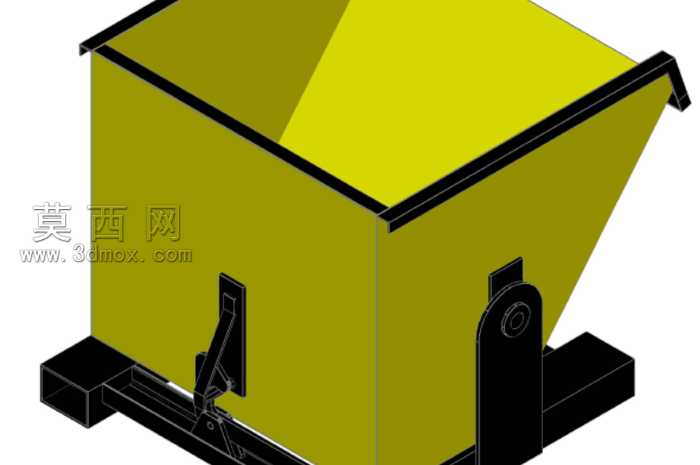

车间废料收集工位常出现卡料、漏料、下料冲击过大砸损输送线的问题，这款自动下料斗的结构设计完全围绕加工适配逻辑打磨，没有多余的装饰性曲面，每一处折弯角度、支撑点位都对应实际加工落地的可行性。料斗主体的斜壁角度没有照搬常规60度通用料斗参数，针对车间切削废料、边角余料的堆积摩擦特性，将主卸料斜面调整到57度，既避免角度过小导致的废料滞留架桥，也不会因为角度过陡让废料瞬间倾泻砸坏下方收集容器，斜壁与竖直侧壁的衔接处没有做直角折弯，而是预留了3毫米的内圆弧过渡，这个细节是为了适配常规钣金折弯设备的下模开口，不用额外定制特殊折弯模具就能一次成型，减少二次打磨修边的工序。支撑侧架的安装孔位全部采用长圆孔设计，孔位公差预留0.2毫米的装配余量，现场安装时可以根据下方输送设备的实际高度微调料斗的倾斜角度，不用重新扩孔返工。侧架与料斗主体的连接位置没有选在料斗壁的最薄处，而是在连接点内侧加焊了2毫米厚的加强衬板，避免长期受废料冲击导致焊缝开裂，衬板的尺寸刚好覆盖连接螺栓的受力扩散区域，不会额外增加过多料斗自重。料斗出口处的挡边做了外翻卷边处理，卷边半径控制在5毫米，既可以消除钣金切口的锋利毛边避免划伤操作人员，也能增强出口处的结构强度，防止长期被废料摩擦导致出口变形外扩。底部的支撑座预留了与机架连接的定位卡槽，安装时可以直接卡入机架的对应横梁，不用反复对齐孔位，单人就能完成初步定位装配。料斗内壁没有做额外的涂层处理，直接选用冷轧钢板折弯后做喷砂除锈，表面粗糙度控制在Ra6.3，这个粗糙度既能减少废料与壁面的摩擦阻力，也不会因为过于光滑导致加工时表面打滑难以定位折弯。配重转轴的位置经过反复校核，设置在料斗重心偏上15毫米的位置，空载时料斗可以自动回位闭合，满载废料时靠自重就能自动打开卸料，不需要额外加装气动或电动驱动元件，减少后期维护的故障点。转轴与支撑座的配合间隙预留0.1毫米，适配常规的无油润滑轴承，不用频繁加注润滑油也能长期灵活转动，避免润滑油滴落污染下方收集的废料。
