带封闭置物区的桌面双层展示架结构设计

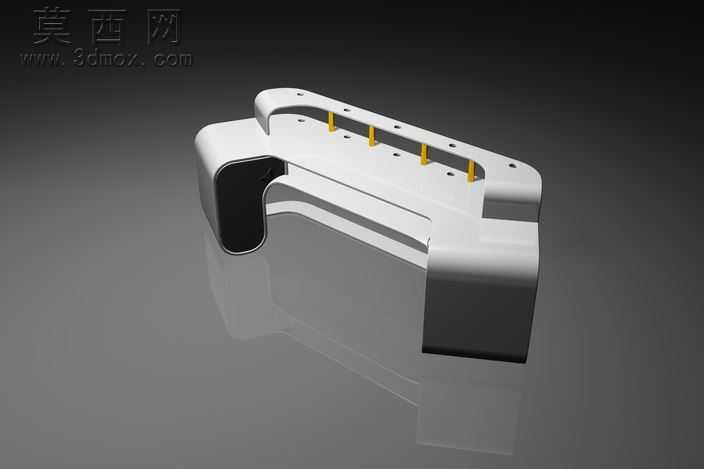

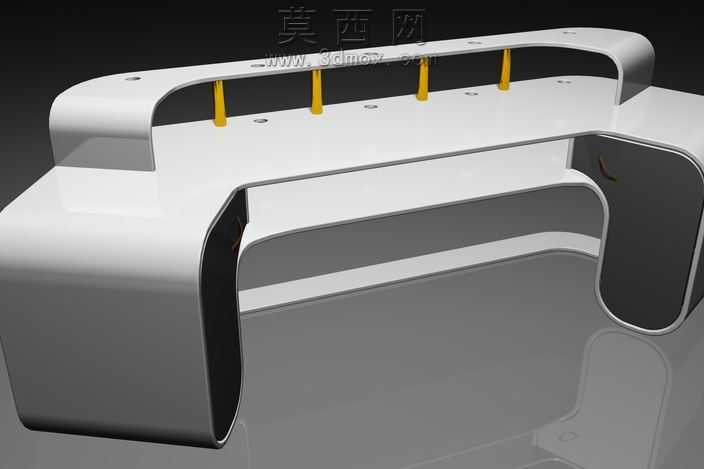

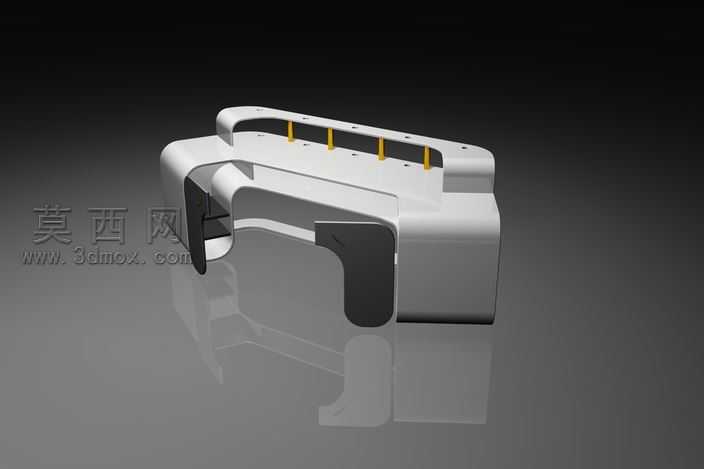

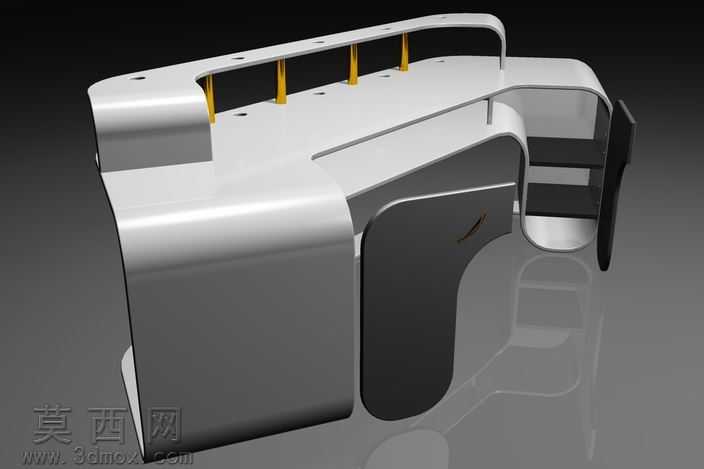

常规桌面展示架常存在敞口置物区易落灰、上层承托件易松脱的加工与使用痛点，这款展示台的结构设计从加工适配视角出发，针对钣金折弯、型材拼接的常见公差问题做了全链路的细节调整。上层承托梁的折弯圆角做了R3的统一取值，既规避了直角折弯处的应力集中开裂风险，也让折弯工序的模具损耗降低近两成，梁体上的四个定位孔采用同基准一次装夹冲孔，孔位同轴度公差控制在0.05mm以内，匹配黄色支撑柱的过盈装配要求，不需要额外打胶固定就能实现支撑柱与上下层板的紧密贴合，避免长期使用后支撑柱歪斜脱落的隐患。下层封闭储物区的侧边围板采用一体化折弯成型，围板与主台面的拼接处预留了0.1mm的装配间隙，适配喷塑工序的涂层厚度，不会出现拼接处涂层堆积导致的装配错位，围板边缘做了内卷边处理，既消除了钣金裁切后的锐边安全隐患，也让围板的结构刚性提升30%以上，不需要额外加装加强筋就能承受日常放置展品的侧向挤压力。主台面的边角全部做了大圆弧过渡，对应折弯工序的下模开口尺寸做了精准匹配，不需要二次打磨修型就能获得顺滑的曲面触感，台面上的安装沉孔做了沉头深度的统一管控，装配后固定螺丝完全没入台面以下，不会刮蹭放置的展品底部。支撑柱选用的亮黄色配色与主体白色壳体形成视觉区分，装配时支撑柱的定位凸台与上下层板的定位孔完全契合，不需要额外做定位治具就能快速完成整机组装，单台装配耗时比同类型展示架缩短近40%。封闭储物区的内部空间做了无凸起设计，所有拼接焊缝都隐藏在围板内侧，外部看不到焊接痕迹，后续做表面处理时不需要额外补焊打磨，外观一致性更强。台面上方的弧形提手结构与上层承托梁做了一体化折弯，提手的弧度贴合人手握持的曲线，既可以作为展示架的移动提手，也能作为上层展品的后侧挡边，避免展品从台面后侧滑落。整架的板材厚度选用1.2mm的冷轧钢板，通过结构折弯的加强设计，整架承重可达15kg以上，完全满足桌面展品陈列、小件物品收纳的日常使用需求，所有加工工序都适配常规钣金加工厂的现有设备，不需要开定制模具就能快速批量投产。
