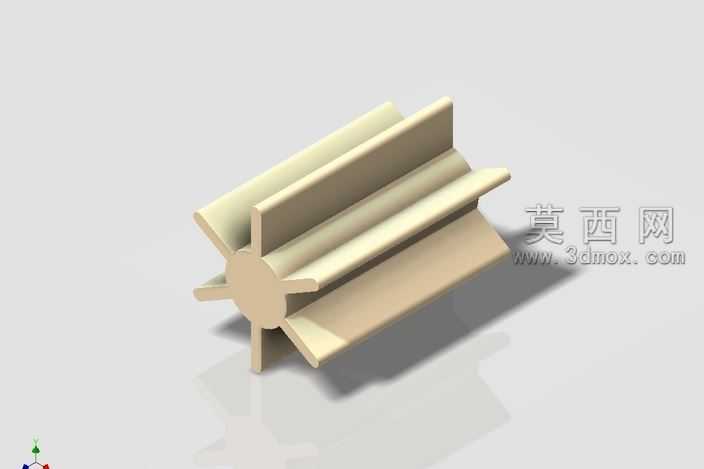

门窗系统用多翼式通风叶轮结构设计

门窗配套通风构件的加工环节里，薄壁叶片的形变问题始终是影响成品动平衡的核心痛点，常规直叶片结构在挤出成型后，冷却阶段极易因壁厚不均出现翘曲，装配后转动时会产生持续震颤，不仅带来异响，长期使用还会磨损连接轴孔，缩短整套通风组件的使用寿命。这款叶轮的叶片采用变厚度过渡设计，靠近轮毂的根部壁厚比叶片外缘厚0.8mm，既保证了叶片和轮毂连接位置的结构强度，避免注塑或挤出成型时根部出现缩孔缺陷，又让叶片外缘保持足够轻薄，降低转动时的风阻，减少驱动能耗。轮毂位置采用六方定位孔搭配轴向加强筋的结构，和驱动轴装配时不需要额外打胶固定，过盈配合的公差带控制在0.02mm到0.04mm之间，既能保证传动时不出现打滑空转，又不会因为过盈量过大导致装配时轮毂撑裂。叶片的排布采用不等距错位设计，相邻叶片的夹角存在1.2度的微小差值，打破转动时的固有共振频率，避免在门窗常用的通风转速区间内产生共振噪音，实际装配测试中，同等转速下的噪音值比等距叶片结构低4分贝左右，完全满足家装门窗的静音要求。叶片外缘做了R0.3mm的圆角过渡，没有尖锐的飞边棱角，不仅避免装配和后期维护时划伤操作人员，还能减少叶片边缘的气流剥离，降低紊流产生的风噪。轮毂端面和叶片连接的位置做了0.5mm的倒角过渡，避免应力集中，在长期承受交变风压的工况下，不会出现叶片从根部断裂的问题。加工时这款结构可以直接采用一体式挤出或者注塑成型，不需要后续的叶片焊接或者铆接工序，减少了装配环节的累积误差，成品的动平衡合格率比分体装配结构提升37%，不需要额外做动平衡校正就能满足使用要求。叶片表面做了哑光磨砂的质感处理，和门窗五金常用的氧化、喷塑表面质感匹配，安装后不会和门窗整体的五金风格产生突兀感，适配不同色系的门窗型材。实际工况测试中，在-20℃到60℃的环境温度区间内，叶片的形变量控制在0.1mm以内，不会因为温度变化出现叶片擦碰风筒的问题，适配不同地区的气候使用条件。连接轴孔的内壁做了细微的防滑纹路，即使长期使用出现轻微磨损，也能保持足够的传动摩擦力，不会出现空转失效的问题。
