DAFCF系列半管自卸翻斗车整车结构设计

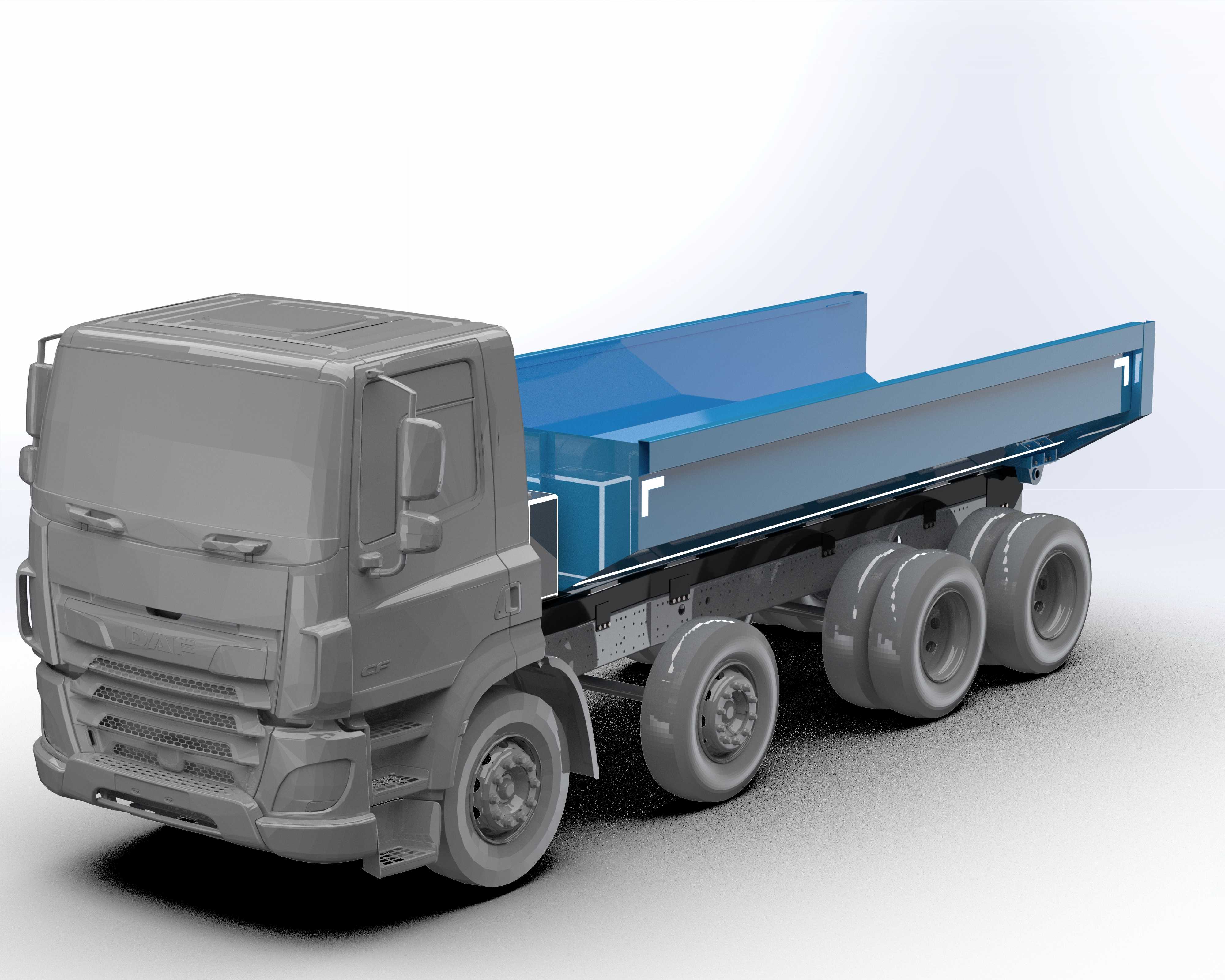

本作品为DAF CF底盘改装的半管型自卸翻斗车整车三维设计，建模阶段采用自顶向下的装配设计思路，先完成整车总布置骨架的搭建，确定驾驶室、副车架、翻斗货厢、车桥、悬挂系统的相对位置与装配基准，再拆分各子零部件逐步完成细节建模。驾驶室部分还原了DAF CF系列重卡的前脸造型、车门轮廓、后视镜组与踏板结构，对进气格栅、车灯凹槽、门把手等细节做了简化特征处理，在保证外观辨识度的同时控制整体模型面数，适配后续装配与仿真需求。半管型翻斗货厢是本设计的核心结构，采用U型半管截面设计，相比传统矩形货厢拥有更低的重心与更好的卸料流畅性，建模时先绘制货厢的纵向截面轮廓，通过拉伸生成基础曲面，再对货厢侧边加强筋、尾部铰接座、前部举升缸连接座做实体化建模，匹配底盘的举升机构安装点位。底盘部分保留了原车8x4的多轴布局，对转向桥、驱动桥的轮毂、轮胎、钢板弹簧悬挂结构做了参数化建模，副车架与主车架的连接位置预留了标准安装孔位，举升机构的三角臂、液压油缸连接位均按照实际自卸车的铰接运动逻辑设置装配约束，可直接用于后续的举升动作运动仿真。渲染阶段采用哑光深灰材质赋予驾驶室与底盘结构件，模拟工程车辆常用的金属漆面质感，货厢部分采用高饱和度的工程蓝哑光材质，与底盘形成清晰的视觉区分，轮胎采用黑色橡胶材质搭配金属质感轮毂，地面添加柔和的投影效果，突出整车的结构层次与比例关系。模型完成后可直接导入仿真模块，对货厢满载工况下的静态受力、举升过程的结构形变做分析验证，半管货厢的曲面结构可有效降低物料粘附，适配砂石、渣土等散料运输场景，整体装配结构完全参照真实量产自卸车的设计逻辑，各部件的干涉检查均已完成，可用于专用车设计参考、结构教学演示等场景。
