钣金结构气闸式回转给料阀门设计

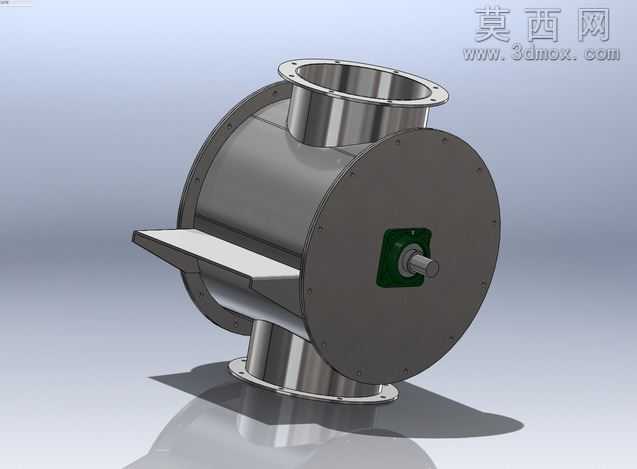

本作品为钣金工艺成型的回转式气闸阀门，采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循钣金加工的工艺特性，对壳体、连接法兰、叶片支撑结构等部件均按照钣金折弯、卷圆、焊接的加工逻辑进行特征搭建，避免出现不符合实际加工的非可制造结构。模型渲染阶段采用金属不锈钢材质，还原钣金构件经抛光处理后的金属质感，对法兰端面、轴伸端密封位、叶片边缘等关键配合位置做了细节刻画，通过光影渲染突出阀体的圆柱曲面特征与钣金拼接的结构层次，清晰展现各部件的装配关系。结构设计上，阀体采用上下直通的圆形法兰接口，适配粉体、颗粒物料输送管道的对接需求，中部圆柱形腔体内置带叶片的回转转子，转子轴端伸出侧设置密封安装位，可配套轴承与密封件实现转动过程中的气锁效果，避免上下腔气压串通影响物料输送稳定性。设计思路围绕气力输送系统中的给料锁气需求展开，整体壳体采用钣金卷制拼接替代传统铸件结构，在保证结构强度满足低压输送工况的前提下，有效降低阀体整体重量，减少加工工序与制造成本；转子叶片采用倾斜式布局设计，转动过程中可减少物料卡滞，提升物料填充与卸出的顺畅度，上下法兰的螺栓孔位按照通用管道连接标准进行排布，提升产品的通用适配性。建模过程中对钣金件的折弯止裂槽、焊接预留间隙、法兰翻边高度等工艺细节均做了参数化设置，可根据不同的输送管径、处理量需求快速调整参数生成对应规格的模型，为后续的工程图输出、加工下料提供准确的三维数据支撑，整体结构兼顾了钣金加工的工艺性与阀门的功能实用性，可用于粉体输送、除尘排料等工况的设备配套参考。
