26米跨度78米长三节式带绝缘板钢棚

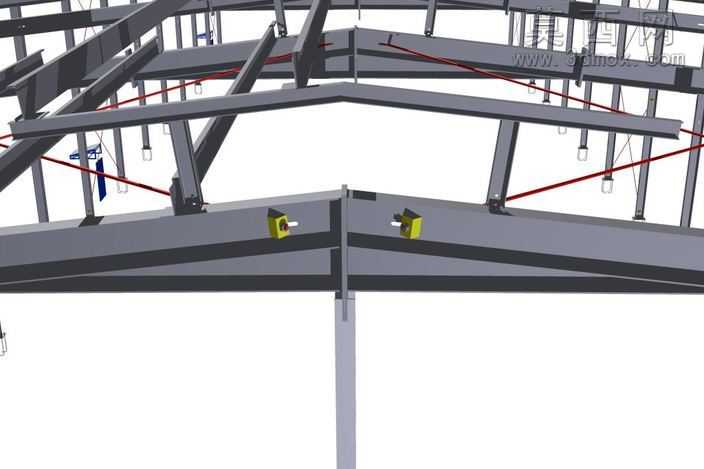

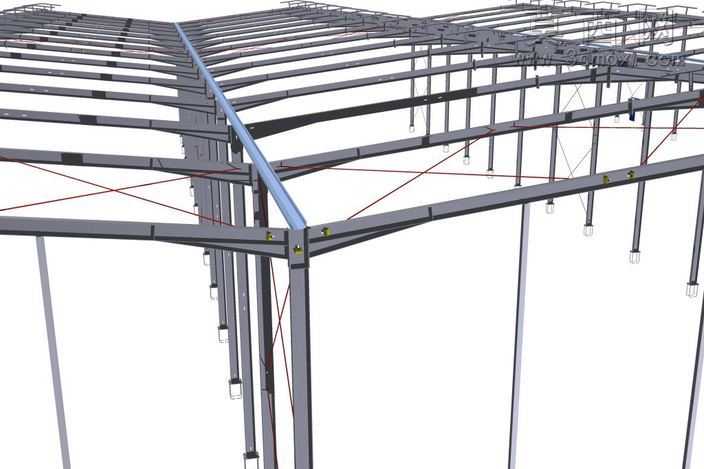

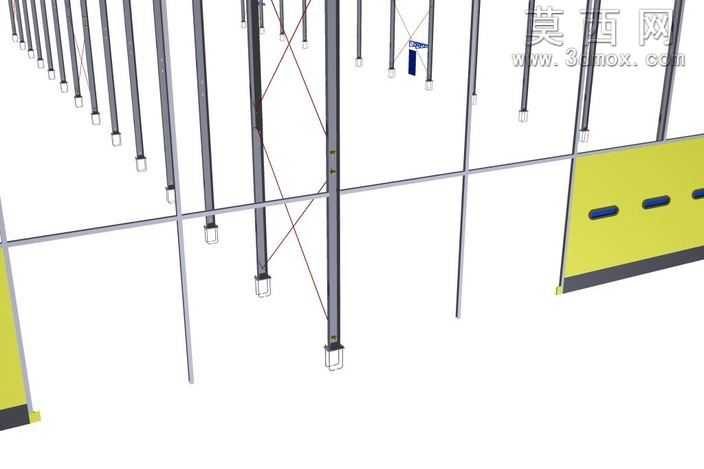

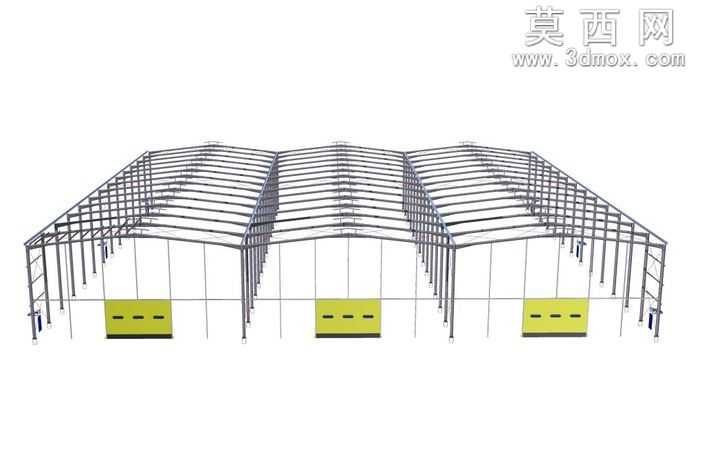

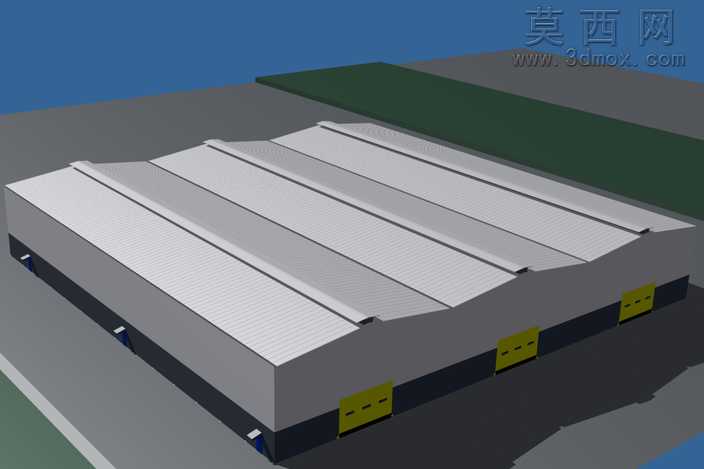

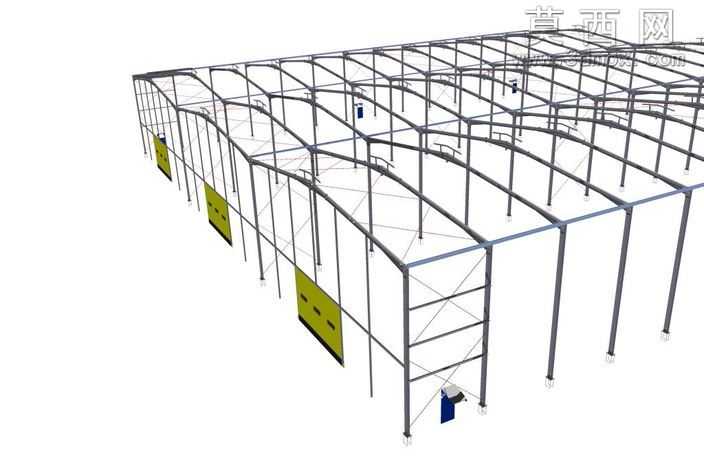

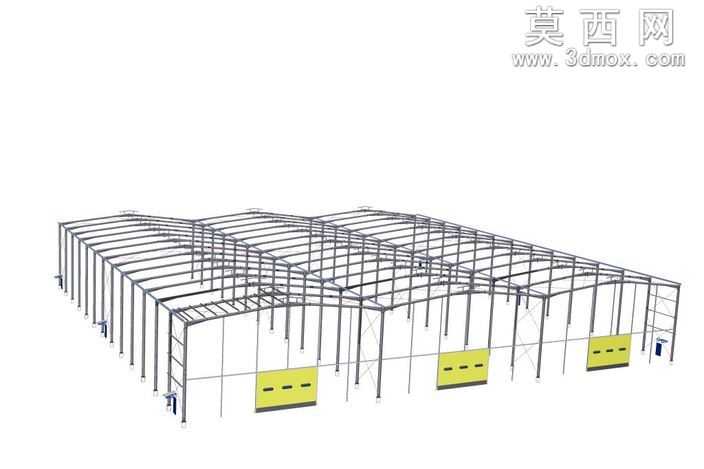

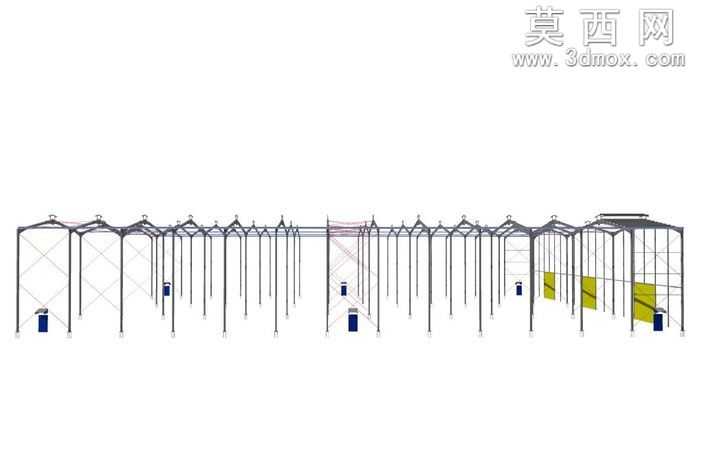

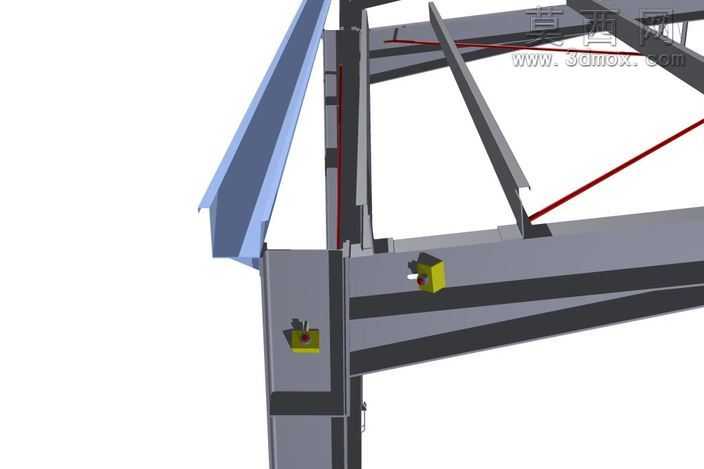

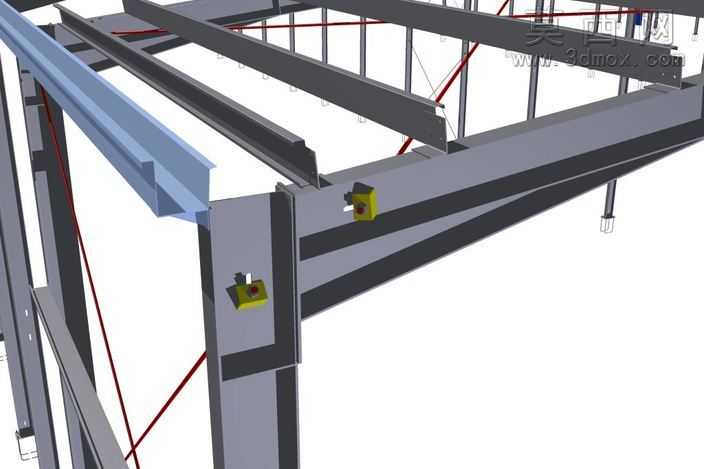

本模型采用Autodesk Inventor完成全参数化三维建模，整体还原了26米跨度、单节26米总长78米的三节拼接式钢棚结构，建模过程严格遵循钢结构厂房的常规构造逻辑，对主体受力构件、围护板材、绝缘防护层均做了精细化的几何表达。建模阶段首先搭建整体轴网定位体系，确定三节钢棚的拼接对位基准，依次完成主钢柱、屋面钢梁、纵向系杆、柱间支撑等承重构件的建模，所有钢构件的截面尺寸参考常规大跨度轻钢厂房的选型标准，节点处的连接板、螺栓孔位均做了简化但符合工程逻辑的表达，确保整体结构传力路径清晰可辨。屋面部分采用压型彩钢板建模，通过阵列命令生成均匀排布的板肋结构，还原压型钢板的真实肌理，同时在屋面表层及侧墙围护结构外侧添加绝缘板层，通过材质参数区分绝缘板与彩钢板的视觉差异，绝缘板的覆盖范围完整覆盖屋面及双侧墙面，满足特定场景下的绝缘防护需求。渲染阶段采用建筑可视化常用的光照参数，模拟日间自然光环境，地面采用哑光水泥材质，周边搭配简单的场地硬化与绿化配景，突出钢棚主体的结构形态；材质分配上，主钢构件采用深灰色哑光金属漆材质，压型屋面板采用浅银灰色彩钢材质，绝缘板采用浅灰色哑光非金属材质，底部围护的黄色挡墙采用醒目的警示黄材质，不同构件的材质区分清晰，便于快速识别各部分构造。设计思路上，该钢棚针对物流货运场景的使用需求，采用三节模块化拼接的形式，既满足78米的总长度覆盖需求，也便于模块化加工与现场拼装，26米的大跨度设计保证棚内无中间立柱，最大化内部可用空间，适配货运车辆通行、货物周转堆放的使用需求；绝缘板的增设是该设计的核心特点，针对特定使用场景的绝缘防护要求，将绝缘层整合到屋面与侧墙围护体系中，不额外占用内部使用空间，同时兼顾围护防护与绝缘功能。模型整体几何结构完整，无缺失构件，各部件的装配关系符合钢结构施工的常规逻辑，可用于钢结构方案展示、场地规划参考、构造教学演示等场景。
