水冷平行冷凝器与接收器集成制冷机组

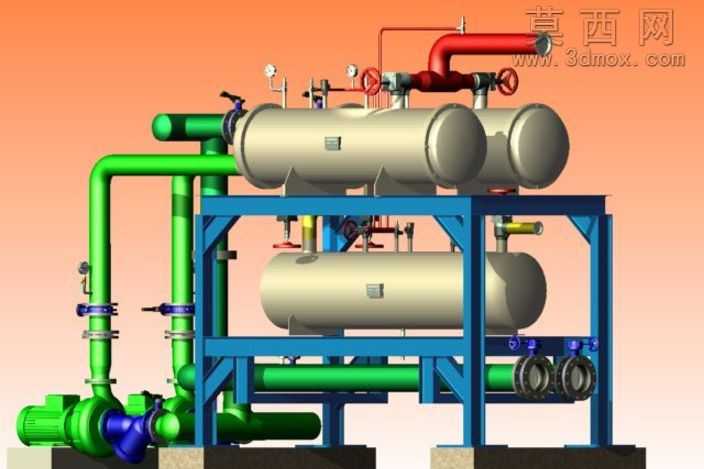

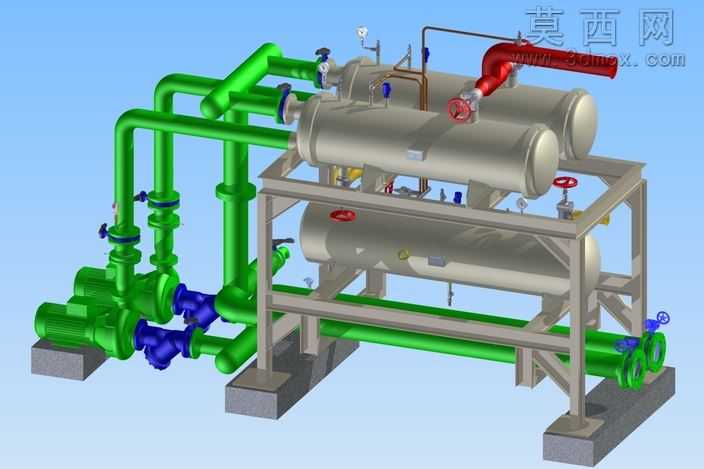

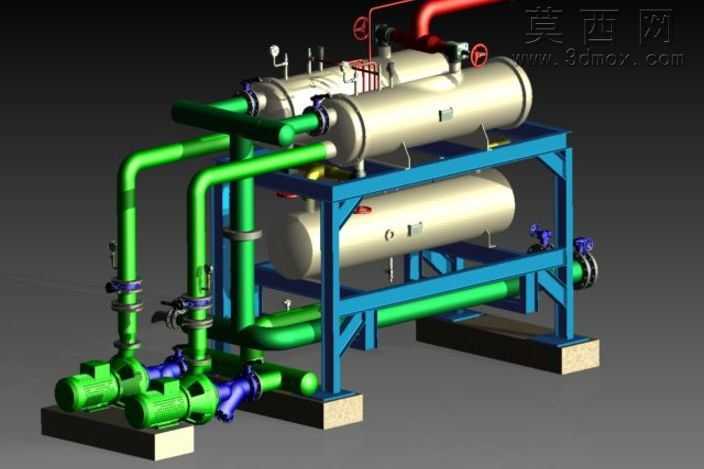

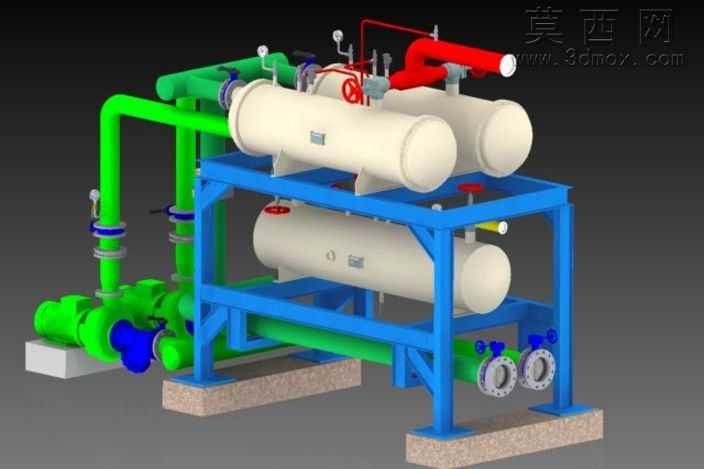

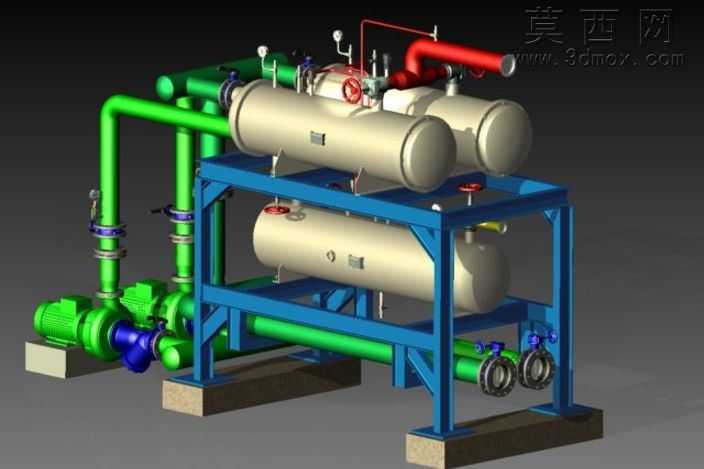

本作品为氨制冷系统配套的水冷平行冷凝器与接收器集成机组三维模型，建模阶段严格遵循制冷压力容器设计规范与工业管路布置准则，采用自顶向下的装配设计思路完成整体搭建。首先完成核心承压部件的参数化建模，对卧式冷凝筒体、储液接收器筒体分别按照压力容器标准设定壁厚、封头曲率、接管开孔位置，确保筒体上的鞍式支座安装位、法兰接口、仪表安装座的定位精度符合工程实际。管路系统建模时区分不同介质回路，将高压气态制冷剂管路、冷凝后液态制冷剂管路、冷却水管路分别建模，还原管路的弯头曲率、法兰对接结构、阀门安装位置，对闸阀、截止阀、手轮、压力表等附属配件按照实物比例完成细节建模，还原阀门的手轮结构、阀体法兰、密封面细节。机组的支撑框架采用型钢焊接结构建模，还原型钢的截面规格、焊接连接节点、地脚安装板结构，确保框架的承重布局符合设备载荷分布要求。渲染阶段采用工业级材质表现方案，为筒体赋予哑光金属压力容器材质，模拟碳钢设备外表面的防锈漆质感；为不同管路赋予区分度明确的材质，高压气态制冷剂管路采用红色漆面材质、冷却水管路采用绿色漆面材质，还原工业现场的管路色标规范；为支撑框架赋予蓝色工业漆材质，为泵体赋予铸铁金属质感，为阀门手轮、密封垫片赋予对应工程材质。模型完整还原了机组的操作布局，清晰呈现各阀门的操作空间、仪表的观测位置、设备的检修通道，管路排布遵循平行布置、减少阻力的设计原则，冷凝器与接收器采用平行布局缩短液态制冷剂流路，降低管路压降，提升制冷系统运行效率，整体模型结构完整、细节详实，可用于制冷系统原理展示、设备布局方案验证、安装施工交底等场景。
