雅马哈R1摩托车方向柱下联板结构

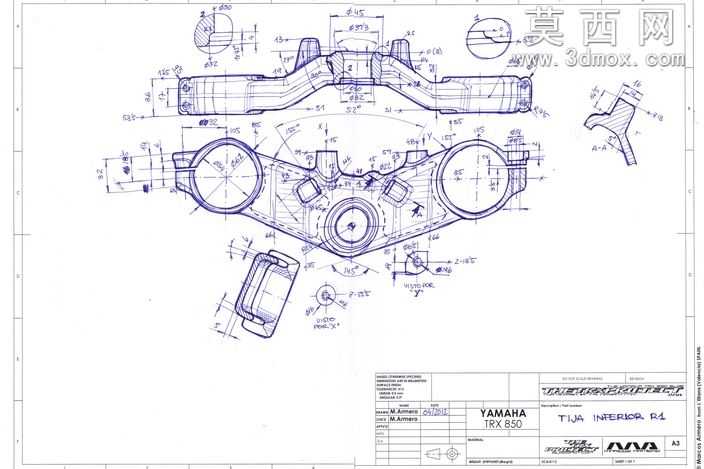

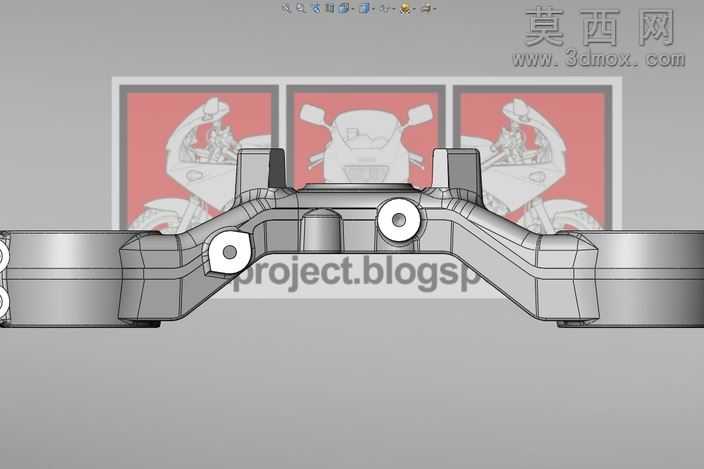

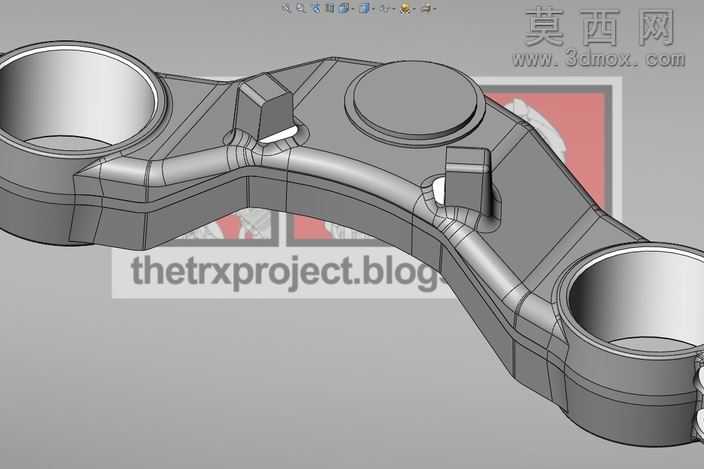

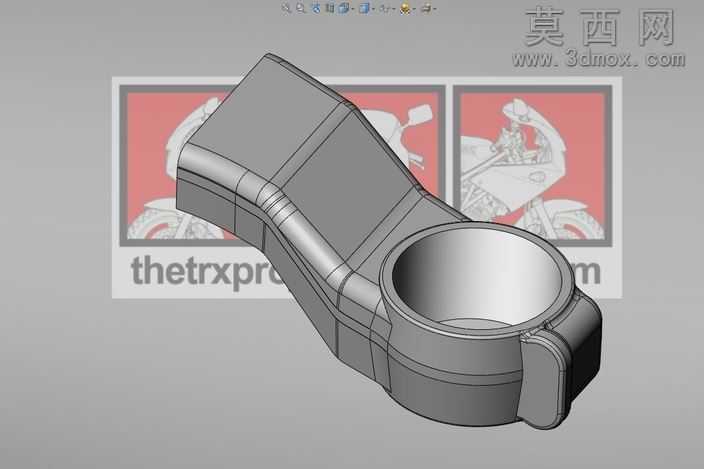

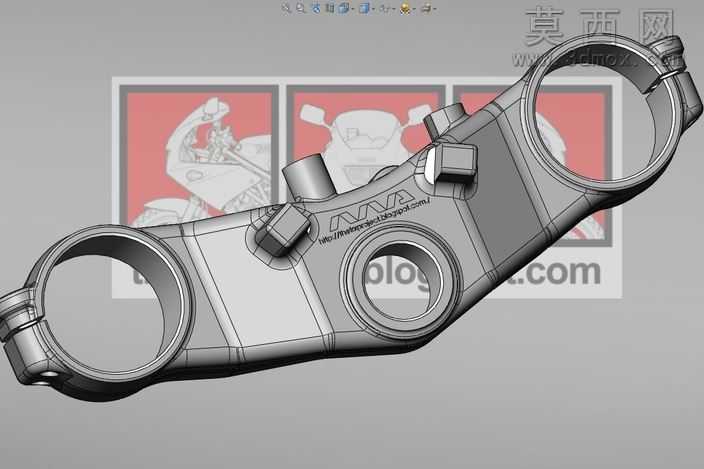

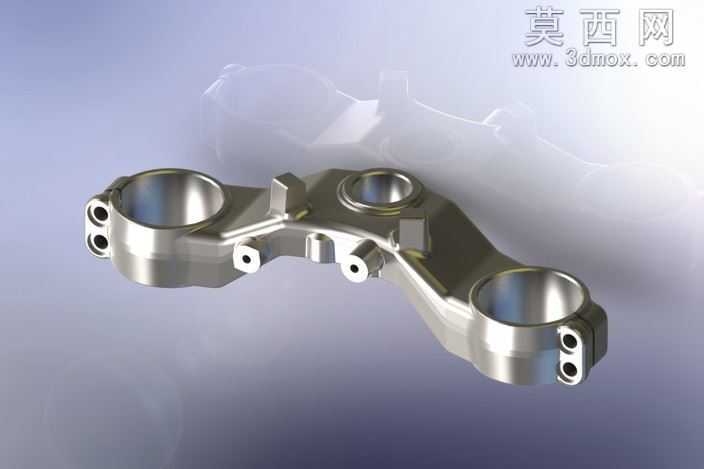

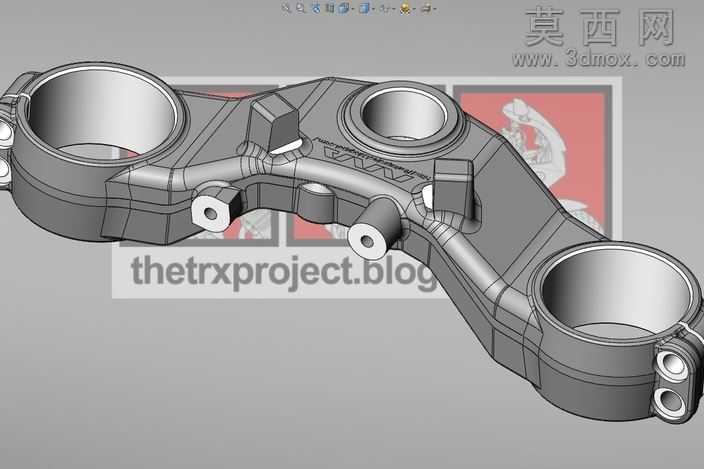

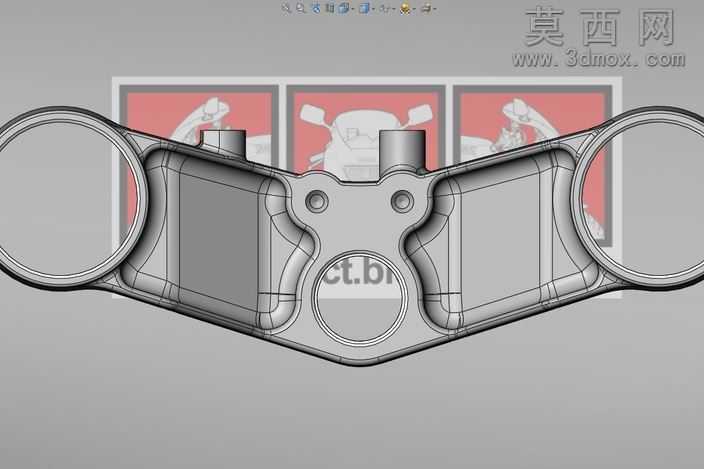

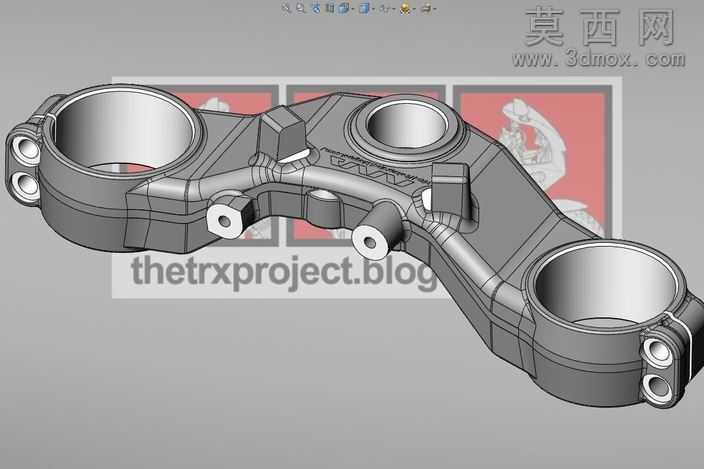

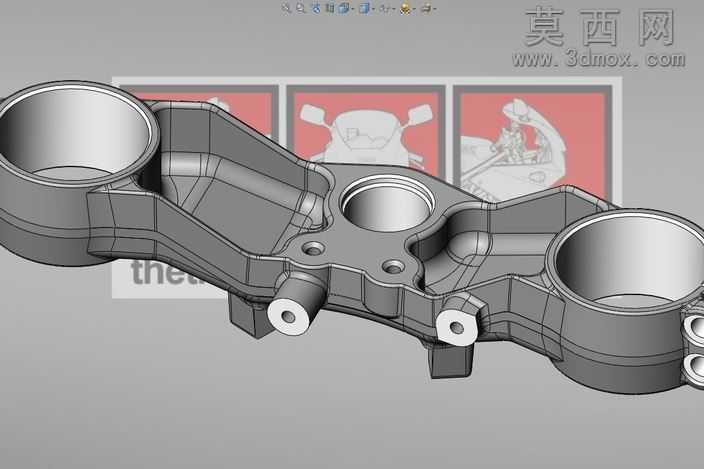

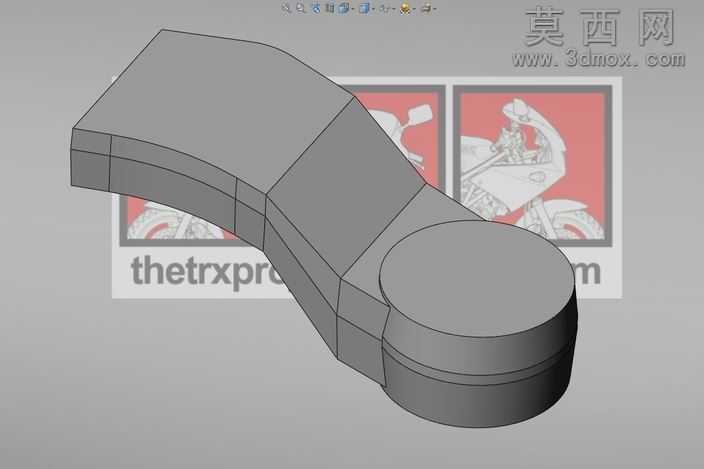

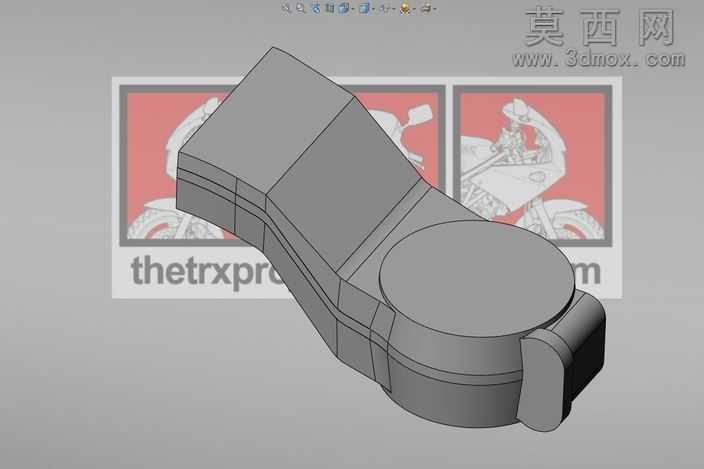

本模型为雅马哈R1(RN04)车型配套的方向柱下联板，也就是俗称的低轭部件，采用三维参数化建模方式完成全结构复刻，建模过程中严格对照实车部件的测绘尺寸，还原了部件所有的装配特征与细节结构。建模阶段首先完成主体基准面搭建，以两个前减震安装孔的中心轴线为核心定位基准，确定下联板的整体跨度与安装倾角，主体承载桥体部分采用多段放样融合建模，还原了原厂部件为兼顾强度与轻量化设计的变截面流线造型，桥体表面的加强筋结构完全参照实车的应力分布走向设计，既保证了转向受力时的结构强度，也还原了原厂部件的外观肌理。部件上的所有安装位都做了精准还原：两个减震筒安装孔做了精确的同轴度约束，孔壁的夹紧开槽结构、侧边的锁紧螺栓凸台都做了细节建模，凸台上的螺纹孔做了修饰特征还原；中部的方向柱安装套筒做了台阶孔设计，匹配转向轴承的安装定位需求；周边的管线固定凸座、刹车管路限位卡扣、附属配件安装螺孔都逐一还原，没有遗漏任何装配细节。材质渲染阶段，主体部件赋予了铸铝合金材质，调整了金属粗糙度与亚光反光参数，还原了原厂铸造铝合金部件的表面质感，安装孔内壁做了机加工面的高光材质区分，锁紧凸台等受力部位做了轻微的倒角处理，还原机加工零件的工艺特征。整个模型的结构完全遵循实车的装配逻辑，所有特征参数都可直接用于改装适配参考、结构受力分析或者3D打印样件制作，模型的几何拓扑规整，没有破面、重叠面等建模错误，不同功能的结构做了分层管理，方便后续的编辑修改。该下联板作为摩托车转向系统的核心承载部件，建模过程中重点还原了其受力结构的几何特征，桥体与安装套筒的衔接部位做了圆弧过渡处理，完全匹配原厂部件的应力分散设计，能够直观展现高性能摩托车转向部件的设计思路与工艺特点。
