手动压紧式焊接工装夹具三维设计

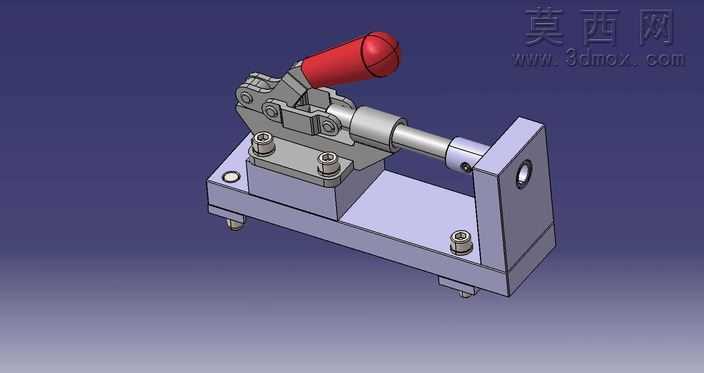

本作品为手动操作的焊接压紧夹具三维模型，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，所有零件均按照实际加工尺寸1:1还原，可直接用于生产加工参考与工装方案验证。模型整体结构分为底座支撑单元、手动杠杆驱动单元、直线压头执行单元、工件定位挡块四个核心部分，底座采用加厚矩形板材结构，底部预留安装固定孔位，可通过螺栓将整套夹具固定在焊接工作台面上，保证作业过程中的结构稳定性；手动驱动单元采用红色包胶操作手柄，符合人体工学握持角度设计，手柄与杠杆转轴采用过盈配合连接，杠杆机构通过多组铰接销轴实现力的放大传递，铰接位置均设计有耐磨衬套结构，减少反复操作带来的磨损，提升夹具使用寿命。直线压头执行单元采用圆柱导向轴结构，导向轴与支撑立板的导向孔采用间隙配合，保证压头进退过程的直线度，压头端面设计为平面接触结构，可均匀压紧待焊接工件表面，避免压伤工件；定位挡块垂直固定在底座端部，与压头同轴布置，可实现工件的轴向定位，保证每次装夹的位置一致性。模型渲染阶段采用金属材质与工程塑料材质区分，底座、金属结构件赋予哑光钢材质，模拟实际工装的金属质感，操作手柄赋予红色哑光塑料材质，还原真实包胶手柄的视觉效果，整体渲染光影柔和，结构细节清晰可见，铰接处的销轴、紧固螺栓、安装孔位等细节均完整呈现，无结构缺失与建模错误。设计思路围绕焊接作业的快速装夹需求展开，采用手动杠杆式压紧结构，无需外接气源、电源即可操作，适合小批量焊接生产、工位零散的作业场景，夹具的开合行程经过合理设计，可满足一定尺寸范围内工件的装夹需求，压头的压紧力通过杠杆比计算匹配，既可以保证焊接过程中工件不发生位移，又不会因压紧力过大导致工件变形，整套夹具结构紧凑，操作便捷，装夹动作可在数秒内完成，能够有效提升焊接作业的装夹效率，降低操作人员的劳动强度。
