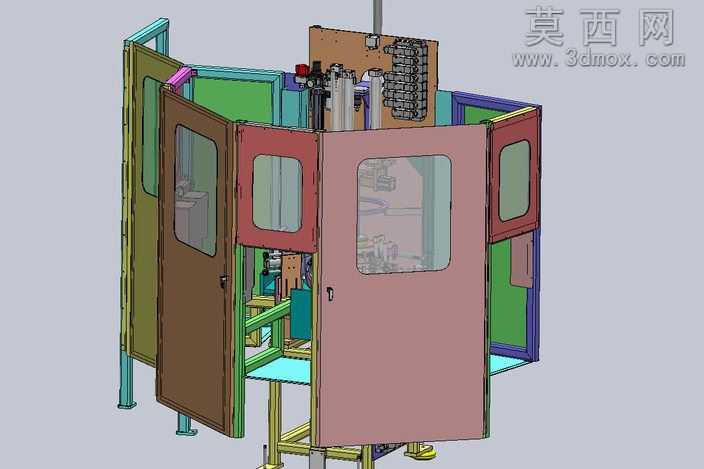

带防护外罩的定子夹紧工装设备结构

本作品为定子加工工序所用的夹紧工装组件三维模型，整体采用自顶向下的参数化建模思路完成搭建，先梳理定子夹紧工位的作业逻辑：需在封闭防护空间内完成定子工件的定位、夹紧、工序加工，同时预留操作门体方便上下料与设备调试，再逐层拆分结构模块完成各零件的建模与装配。模型搭建过程中，首先完成底部支撑框架的建模，采用标准工业铝型材搭建承力底座，搭配可调脚杯实现整体设备的水平调节，保证工装放置的稳定性；框架内部搭建夹紧执行机构的安装层板，层板采用轻量化镂空设计，在保证结构强度的同时降低整体自重，层板上预留各执行元件的安装定位孔位，保证气缸、定位块、夹钳等元件的装配精度。防护外罩部分采用多面围合结构，不同功能面采用差异化配色区分，操作侧设置多扇带透明观察窗的门体，观察窗采用透明亚克力材质模拟，可在设备运行时观察内部夹紧作业状态，同时隔绝加工碎屑、防护作业安全；门体配套安装合页、门锁等标准五金件，还原真实设备的开合与锁止结构，非操作侧的防护板采用实体板材建模，搭配不同色彩的封边型材完成装配，还原工业设备外罩的真实外观。内部夹紧执行模块，根据定子工件的外形特征设计专属定位仿形块，搭配气动夹紧元件实现工件的快速装夹，气路管线沿型材框架内侧排布，阀岛组件集中安装在设备上部的安装板上，规整排布气路接口与控制阀件，还原真实设备的气路布局。建模过程中对所有标准件均按照工业实际规格建模，铝型材、紧固件、合页、门锁、气缸、阀岛等零件均还原真实尺寸与装配关系，各运动部件预留合理的运动间隙，可模拟门体开合、夹钳动作的运动过程；材质渲染阶段，金属框架赋予金属哑光材质，防护门板赋予对应色彩的烤漆材质，观察窗赋予半透明亚克力材质，气动元件赋予工业塑料与金属组合材质，整体渲染效果贴近真实工业设备的外观质感，完整还原定子夹紧工装的整体结构、布局逻辑与细节设计，可用于工装方案评审、结构优化、作业演示等场景。
