双色交错啮合镂空结构齿轮组设计

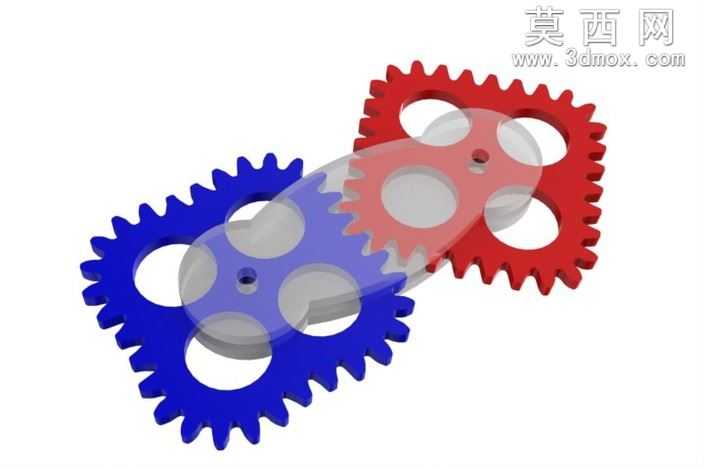

本作品为双色交错啮合的镂空齿轮组三维设计，建模阶段采用参数化设计思路，首先基于渐开线齿廓生成逻辑，精准计算两个齿轮的模数、齿数、压力角参数，确保两齿轮啮合时齿侧间隙合理，传动过程无卡滞、无干涉，可实现稳定的定传动比运动传递。建模过程中先绘制单个齿轮的齿形轮廓草图，通过拉伸生成基础齿坯，再对齿轮轮体进行轻量化镂空设计，在轮辐区域均匀开设四个圆形减重孔，既降低了齿轮整体重量，也让模型外观更具通透层次感，同时保证轮体结构强度满足传动受力需求。完成单个齿轮建模后，按照标准中心距完成两个齿轮的装配定位，调整啮合位置确保齿面接触区域符合传动设计要求，分别为两个齿轮赋予高饱和度的蓝色与红色哑光塑料材质，材质参数调整时兼顾塑料的轻微漫反射质感与表面细腻度，避免过度反光影响结构展示效果。渲染阶段采用半透明叠化的展示效果，将齿轮不同啮合位置的状态进行半透明叠加呈现，直观展示齿轮从初始啮合到转动过程中的位置变化，清晰呈现轮齿啮合的运动轨迹，让观看者可以快速理解该齿轮组的传动逻辑。该齿轮组结构设计兼顾了功能性与趣味性，既可以作为通用机械传动部件的教学演示模型，也可作为机械类玩具的核心传动结构使用，轮齿边缘做了微小的圆角过渡处理，避免锐边带来的安全隐患，同时提升模型的精致度，整体建模精度满足3D打印加工、虚拟装配演示、传动原理教学等多场景使用需求，装配过程中严格校验了两齿轮的轴向位置与径向跳动公差，确保虚拟装配状态下的传动平顺性与真实物理场景下的传动表现一致。
